集成明纬电源与树莓派的继电器控制机箱

　　这款集成式机箱的设计初衷，是解决小型嵌入式电控系统零散部件的安装防护痛点，常见于桌面级自动化测试台、小型工位信号中继、实验室原型验证装置这类场景——这类场景往往不需要大型标准机柜的冗余空间，却需要把供电、主控、继电器执行模块规整到同一壳体内，避免飞线带来的干扰、误触与积灰问题。

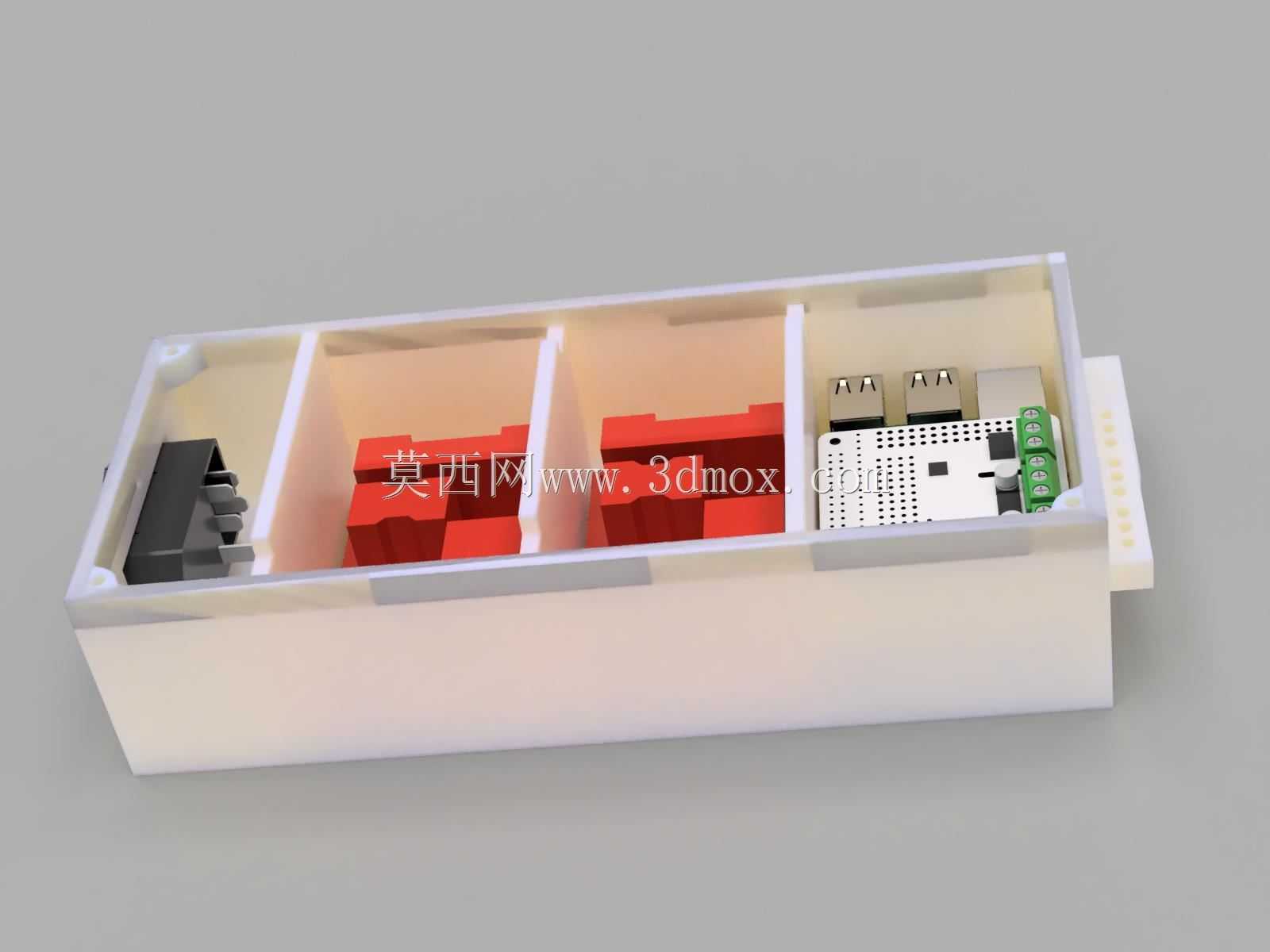

　　从功能集成逻辑来看，壳体内部预留了三个核心安装区域：第一块区域适配明纬12V开关电源的安装孔位，孔位按照电源实际安装脚距做了沉台设计，避免螺丝突出壳体底面影响放置平稳性，12V电源主要给继电器模块提供驱动供电，满足多路过载能力下的稳定输出；第二块区域对应明纬5V电源的安装位，5V输出直接对接树莓派3B+的供电引脚，避免从12V取电降压带来的纹波干扰，保障主控运行稳定性；第三块区域是树莓派的固定位，按照树莓派3B+的实际安装孔做了铜柱预埋位，安装时不需要额外打胶或者临时固定，直接用M2.5铜柱就能把主板锁附到位，同时主板侧边预留了GPIO排线的走线路径，排线可以直接延伸到继电器卡的安装区，继电器卡直接叠装在树莓派上方的预留支架上，不需要额外飞线，减少接线错误概率。

　　设计过程中优先考虑了FDM熔融沉积3D打印的工艺特性，所有壳体壁厚统一设置为2mm，既保证打印时的结构强度，又不会因为壁厚过大导致打印时间过长、耗材浪费；壳体的拼接采用上下盖扣合结构，扣位的拔模斜度设置为1.5度，不需要额外添加支撑就能直接打印成型，上下盖的配合间隙预留0.2mm，刚好抵消FDM打印的层纹误差，扣合后不会出现松垮或者过紧难以拆装的问题。壳体一侧预留了电源输入接口的开孔，开孔尺寸适配常见的品字电源插座，另一侧对应继电器的输出端子做了条形开孔，外部控制线可以直接从开孔接入端子，不需要打开上盖就能完成接线作业；树莓派对应的HDMI接口、USB接口、网口位置都做了精准对位开孔，外接调试设备时不需要拆开壳体，直接就能插拔线材。

　　从安装边界来看，壳体整体外形做了圆角过渡，四个边角的R角设置为5mm，避免直角磕碰带来的壳体开裂问题，底面四个角预留了1mm厚的橡胶脚垫粘贴位，粘贴脚垫后壳体放置在桌面时不会打滑，同时能留出0.5mm的底部间隙，帮助内部电源散热。内部的元器件安装高度做了统一校核，最高的明纬电源元件高度为30mm，上盖内表面距离电源顶面预留3mm间隙，既不会因为间隙过大浪费壳体内部空间，也不会因为间隙过小导致上盖挤压电源元件；继电器卡与树莓派叠加后的总高度为22mm，对应位置的上盖做了局部下沉0.5mm的设计，刚好容纳叠加后的组件，不会出现顶壳问题。

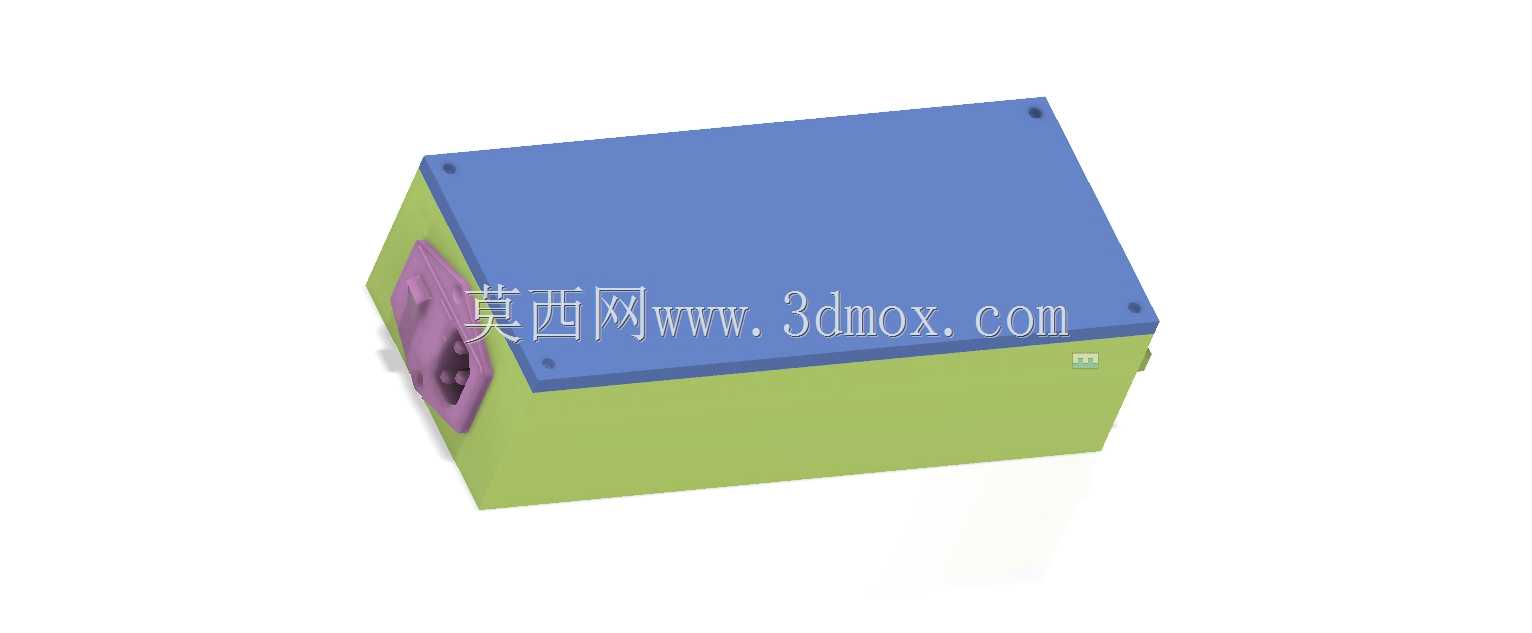

　　散热设计上没有做额外的开孔风扇位，因为这套集成系统的总功耗不超过30W，依靠壳体上下盖拼接处的0.1mm均匀缝隙就能形成自然对流，足够满足长时间运行的散热需求，同时避免开孔过大导致灰尘、金属碎屑进入壳体内部造成短路风险。壳体侧面的紫色接口位是专门预留的扩展接口安装区，可以根据实际使用需求加装航空插头或者接线端子，不需要重新修改壳体整体结构，只需要替换对应位置的面板块就能适配不同的外接接口需求。

　　实际装配过程中，所有元器件的安装顺序做了优化：先把两个电源从壳体底部放入对应安装位，锁附固定螺丝后接好电源之间的联动线，再安装树莓派铜柱与主板，接好GPIO到继电器卡的排线后固定继电器卡，最后扣合上盖，整个装配过程不需要特殊工具，只用普通十字螺丝刀就能完成，后期维护更换元器件时，只需要撬开上盖扣位就能接触到所有内部元件，不需要完全拆离壳体的固定结构。
