车载警示回转灯结构设计

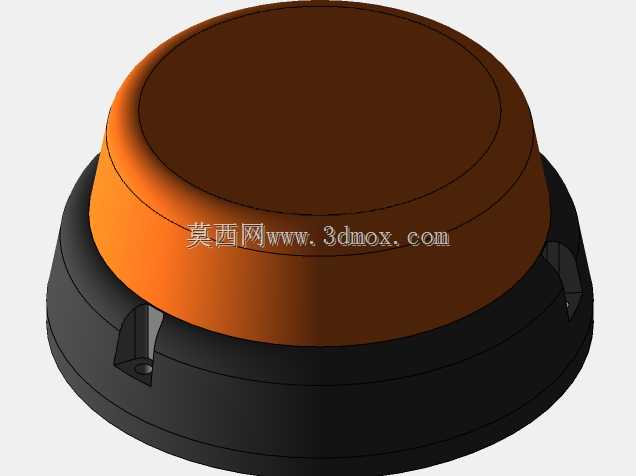

　　这款回转警示灯的结构设计，首先要考虑车载工况下的复杂使用环境，毕竟这类装置大多安装在工程车辆、特种作业车辆的顶部，长期暴露在户外，要承受行车过程中的振动、风吹日晒以及温差变化带来的材料形变问题。从结构分层来看，整体采用三段式堆叠设计，最底部的黑色基座承担安装固定与内部元器件承载的核心作用，基座侧面预留的带孔安装耳是整个部件的安装受力点，设计时特意将安装耳与基座主体做一体化结构，避免拼接结构在长期振动下出现连接松动的问题，安装孔的孔径与孔位间距匹配主流车载警示灯的安装标准，不需要额外改动车辆顶部的安装位就能直接替换适配。中间的橙色透光段是光线扩散的核心区域，采用半透明的工程塑料材质，曲面做了渐变弧度设计，不是规则的直筒结构，这种弧度一方面可以让内部光源发出的光线在曲面内部形成多次漫反射，让360度范围内的警示光线亮度更均匀，不会出现局部亮度过高或者暗区的问题，另一方面曲面的流线型设计可以降低车辆高速行驶时的风阻，减少风噪同时避免长期迎风受力导致的安装位松动。最顶部的深色端盖做了微凸的穹顶造型，边缘和橙色透光段做了阶梯式的搭接结构，搭接位置预留了密封胶圈的安装槽，这种结构可以让雨水顺着曲面流到外侧，不会顺着拼接缝隙渗入内部损坏电路元器件，端盖的厚度比侧壁略厚，提升顶部抗冲击能力，避免高空坠物或者树枝刮擦造成部件破损。

　　从实际应用场景来说，这类回转警示灯在作业时通过内部的旋转反射结构让光线形成周期性的闪烁回转效果，在视线不佳的作业环境或者道路临时停靠场景下，能给周边人员和车辆传递明确的警示信号，相比固定光源的警示灯，动态的回转光线更容易被视觉捕捉，警示距离更远。设计过程中需要重点控制整体的高度尺寸，避免安装后超出车辆的限高要求，同时基座的直径尺寸要和常见的车顶安装座匹配，安装耳的位置做了下沉式设计，固定螺栓安装后螺栓头不会突出基座底面，保证安装后整个基座和安装面完全贴合，不会出现缝隙导致行车过程中产生异响。内部的腔体空间做了合理分区，光源驱动部分和旋转机构分别布置在不同的腔室，避免旋转机构长期运转产生的磨屑落到驱动电路板上造成短路，腔体内部还预留了走线槽，电源线从基座底部的中心穿线孔引入，不会和内部的运动部件产生干涉。

　　在材料选型的适配设计上，底部基座采用添加了抗老化剂的硬质工程塑料，保证结构强度的同时抵御紫外线照射带来的材料脆化问题，橙色透光段选用耐候性好的半透明PC材质，长期户外使用不会出现发黄变脆的问题，透光率保持稳定。整个部件的所有拼接位置都做了圆角过渡，没有尖锐的棱角，一方面是避免安装维护过程中划伤操作人员，另一方面圆角结构可以分散应力，在受到外力冲击时不会在棱角位置出现应力集中导致的开裂。考虑到车载使用的振动工况，内部所有元器件的安装位都设计了减震缓冲的结构，比如驱动板的安装柱上预留了橡胶减震垫的安装位置，旋转电机的固定位也做了减震包裹，避免长期振动导致元器件脱焊或者电机移位。从安装边界来说，整个部件安装后突出安装面的高度控制在合理范围，不会对车辆顶部的其他设备造成遮挡，侧面的最大直径也控制在标准尺寸内，相邻安装的其他车载设备不会和它产生位置干涉，维护时只需要拆开顶部端盖就能更换内部光源或者检修旋转机构，不需要把整个灯从车顶上拆下来，降低后期维护的工作量。
