适配正反转向的无刷电机螺旋桨连接适配器

　　在小型航模动力系统的实际装配调试场景中，不少从业者都会遇到同规格无刷电机需要快速切换螺旋桨转向、同时保证连接刚性不松脱的需求，这款适配结构正是针对这类现场痛点完成的设计。日常外场飞行调试时，若要将动力组从逆时针输出改为顺时针输出，常规操作需要更换对应旋向的电机、或是重新拆装桨座调整锁紧结构，不仅耗时，反复拆装还容易磨损电机输出轴的螺纹配合面，甚至引发飞行中桨叶射桨的安全隐患。这款适配器的核心功能，就是在不更换电机、不改动原有标准桨座安装接口的前提下，完成螺旋桨旋向的快速切换，同时保证动力传递的同轴度与连接可靠性。

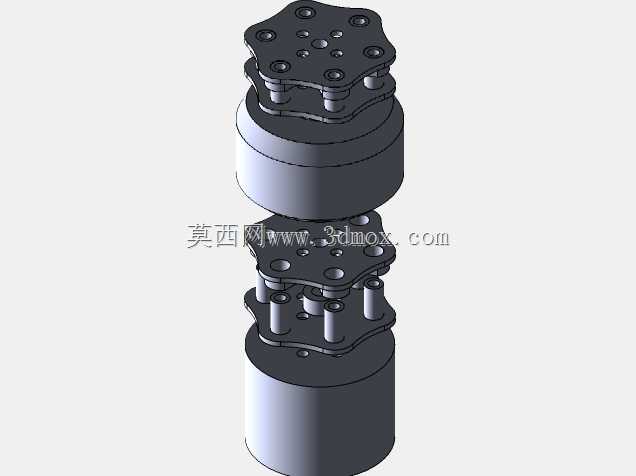

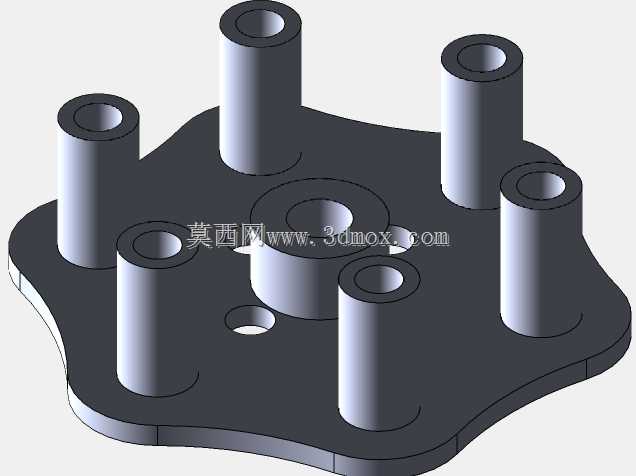

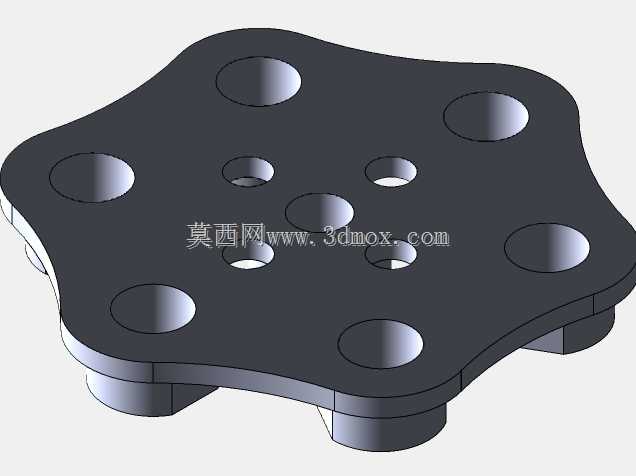

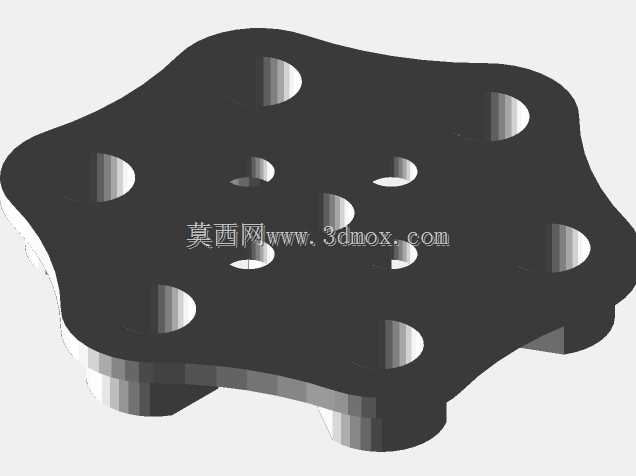

　　从结构设计思路来看，整个组件采用分层叠装的连接逻辑，上下两端分别适配不同旋向螺旋桨的安装孔位，中间通过多根定位柱完成扭矩传递，避免单靠螺丝锁紧带来的应力集中问题。设计时特意保留了标准M6桨支架的安装接口，不需要对原有电机端的安装结构做任何改造，直接替换原有桨座即可完成装配，大幅降低了现场改装的加工门槛。针对螺旋桨工作时承受的交变拉力与扭矩载荷，连接法兰面设计了多点位的螺丝锁紧孔，对应市面上常见的4X系列无刷电机的安装孔距，安装时螺丝均匀锁紧后，法兰面之间的静摩擦力配合定位柱的剪切承载，能够抵消螺旋桨旋转时产生的反向扭矩，不会出现高速旋转下连接松动的问题。

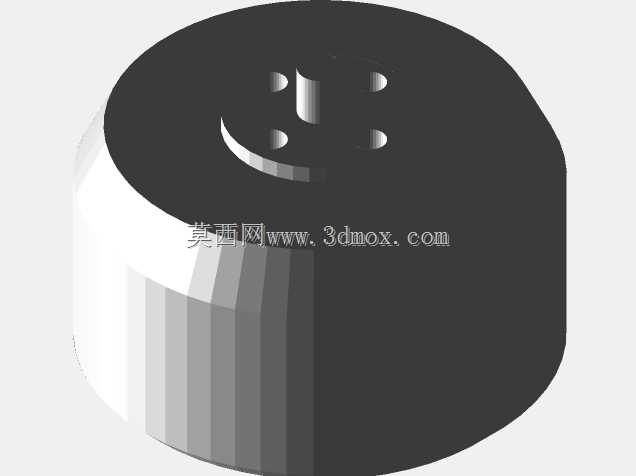

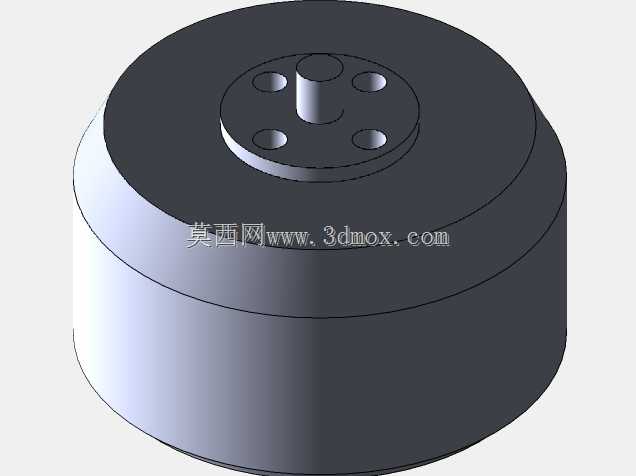

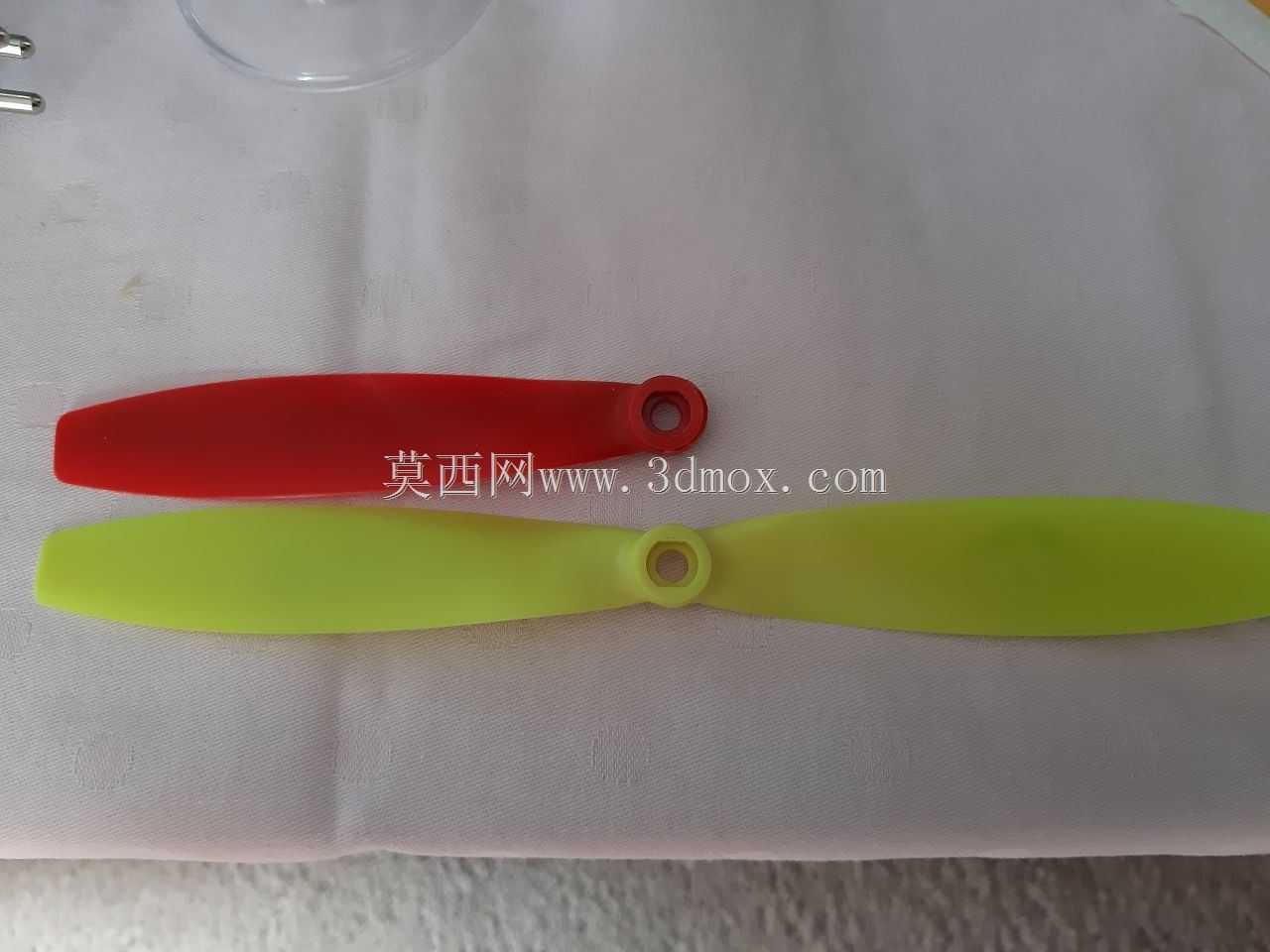

　　从安装边界与尺寸适配来看，这款适配器专门针对直径12mm规格的4X M3无刷电机设计，整体装配后的同轴度公差控制在0.05mm以内，避免高速旋转时产生额外的动平衡偏差。安装时需要注意，电机输出轴穿出适配器中心孔后，必须配合原有轴端的锁紧顶丝完成轴向固定，上下两层法兰的锁紧螺丝需要按照对角顺序逐步拧紧，保证两个连接面的压力均匀分布，避免出现偏载导致的振动问题。适配的螺旋桨安装孔位完全兼容常规Graupner系列螺旋桨的安装尺寸，不需要额外对桨叶进行扩孔或打磨处理，桨叶压紧面设计了防滑纹路，增大与桨叶根部的接触摩擦力，进一步降低大油门工况下桨叶打滑的概率。

　　在实际应用场景中，这类适配器除了用于航模飞机的动力组调试，还可适配小型多旋翼无人机的动力改装、小型风洞试验的螺旋桨测试台架搭建，甚至是小型无刷动力驱动的涵道风扇设备改装。相比市面上常见的单旋向桨座，这种双旋向适配结构不需要用户储备多种规格的桨座配件，外场作业时只需要携带一套适配器，就能快速完成不同旋向动力组的切换，尤其适合需要频繁调整动力布局的调试场景。设计时也充分考虑了加工可行性，整个组件的所有零件都可以通过常规CNC铣削加工完成，不需要特殊的工装夹具，零件的壁厚与转角都做了适配常规铣刀加工的工艺处理，避免出现过小的内转角导致加工难度提升、成本增加的问题。

　　需要注意的是，这类适配器属于动力传输的关键承力部件，装配前需要检查所有定位柱与安装孔的配合间隙，若间隙过大需要及时更换，避免高速旋转时出现旷量引发振动。螺旋桨安装完成后必须做动平衡测试，因为适配器本身的叠装结构会带来一定的累积公差，配合桨叶本身的动平衡偏差，若不做校正很容易在高转速下引发电机轴承的异常磨损。日常维护时，每次飞行前都需要检查法兰面的锁紧螺丝是否有松动，因为螺旋桨旋转时的交变振动会逐步降低螺丝的锁紧力，可配合中强度螺纹胶使用，但要注意不要将胶水滴到定位柱的配合面内，避免后续拆卸困难。
