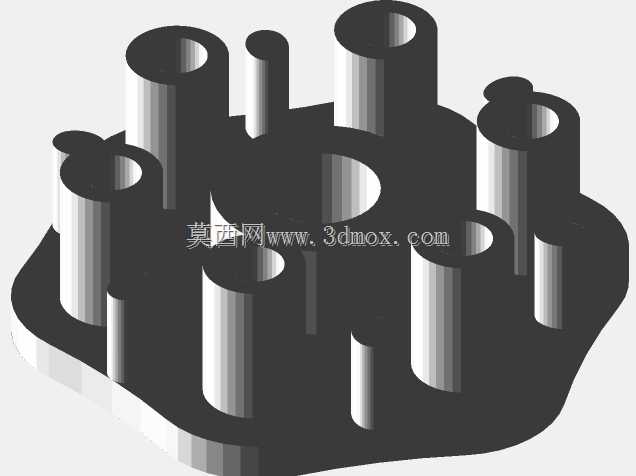

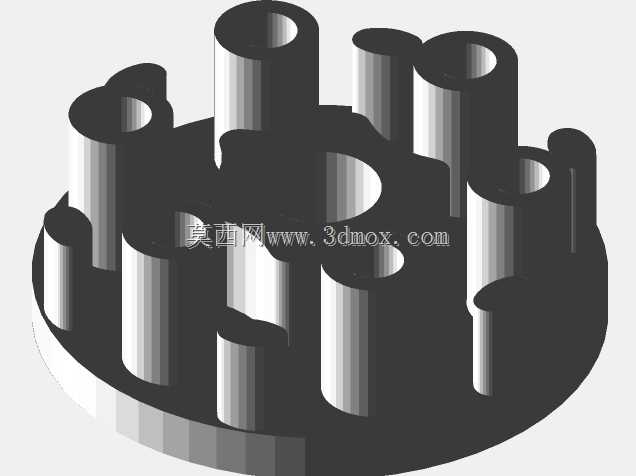

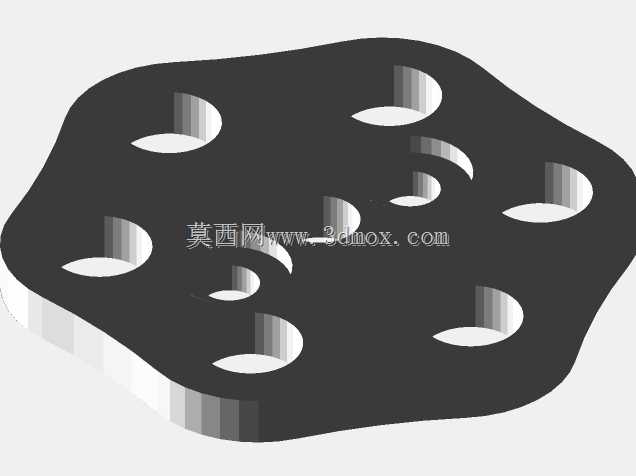

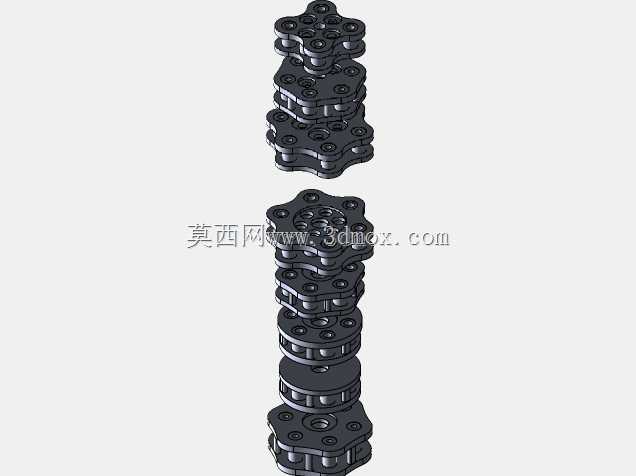

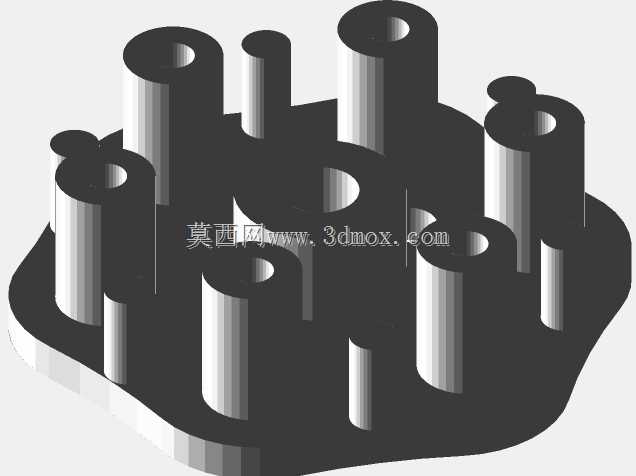

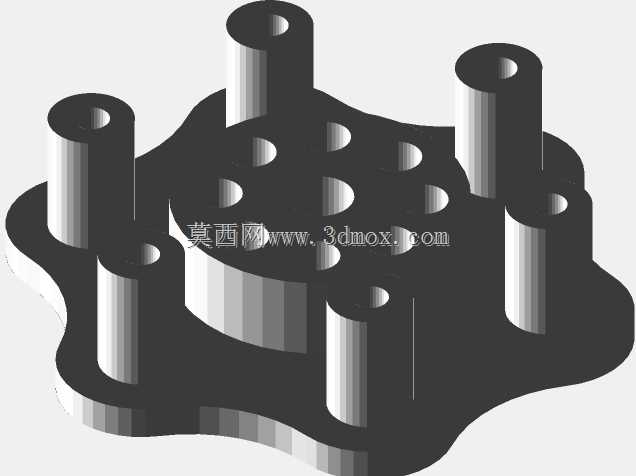

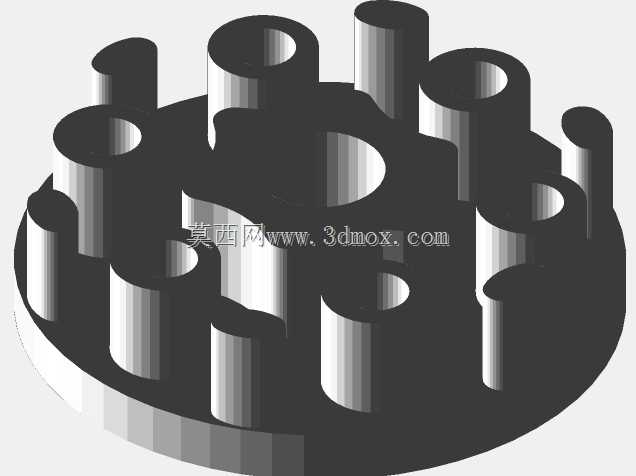

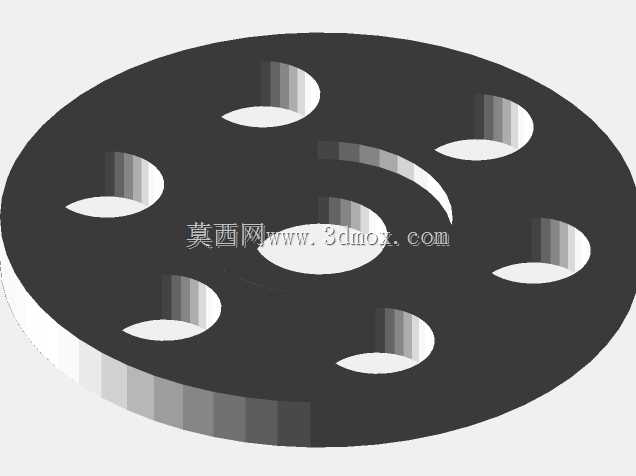

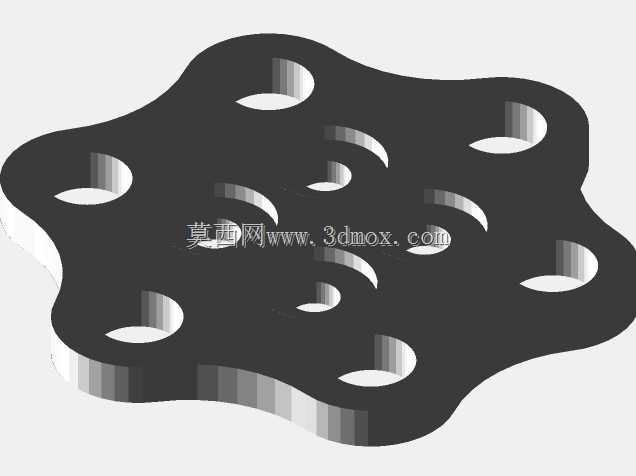

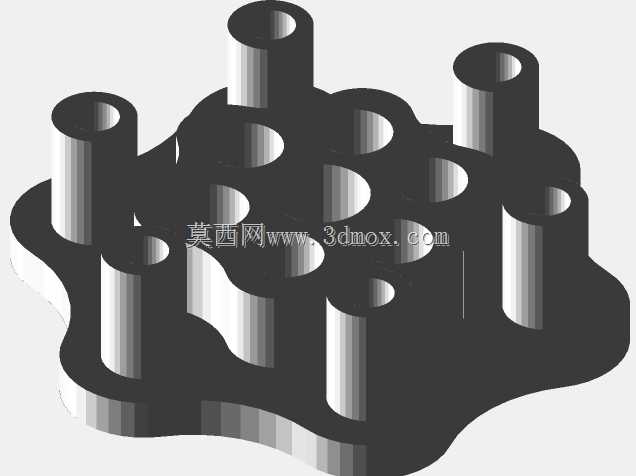

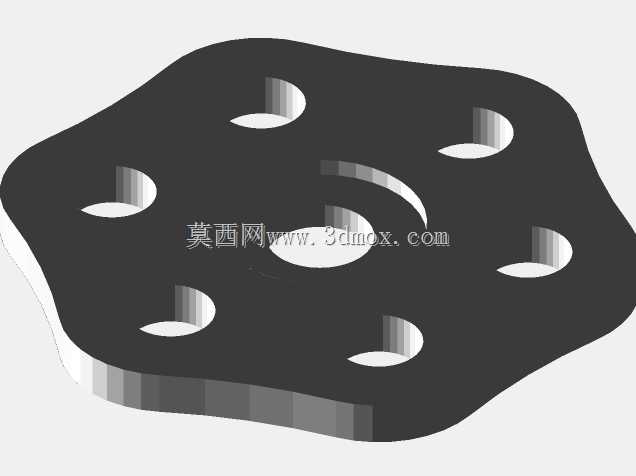

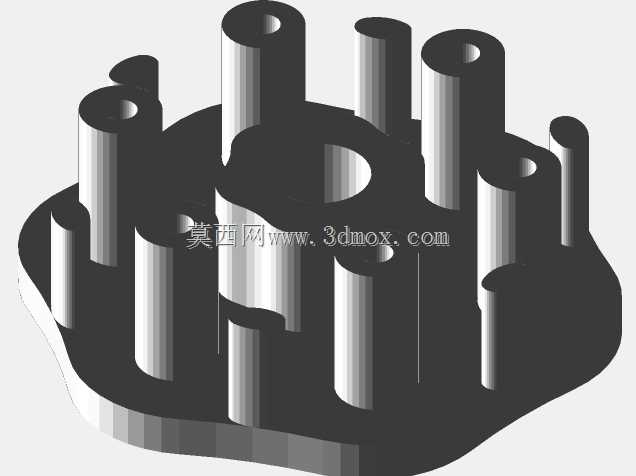

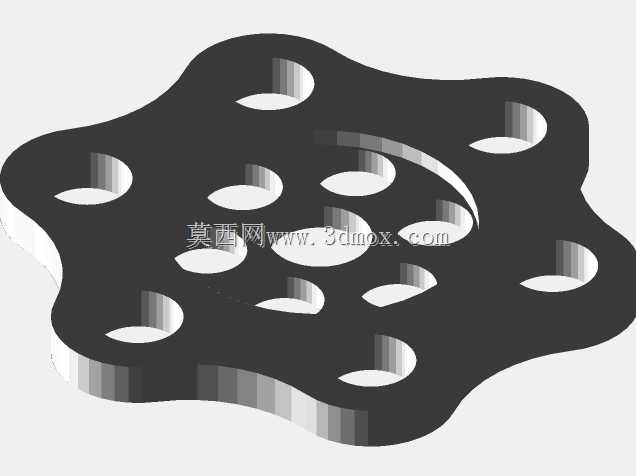

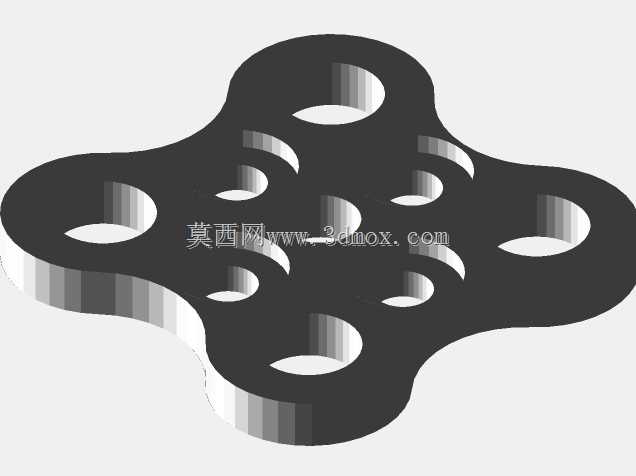

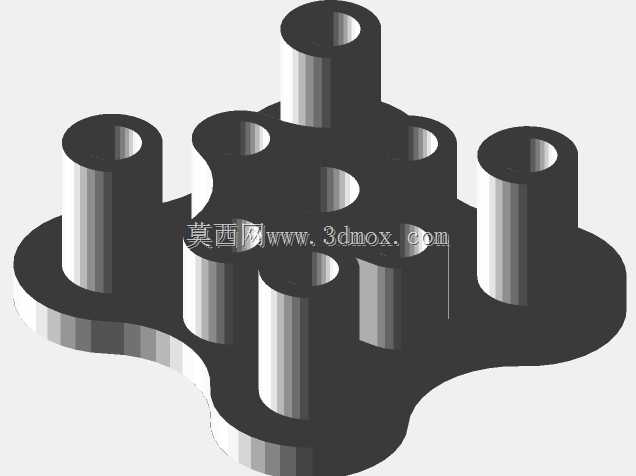

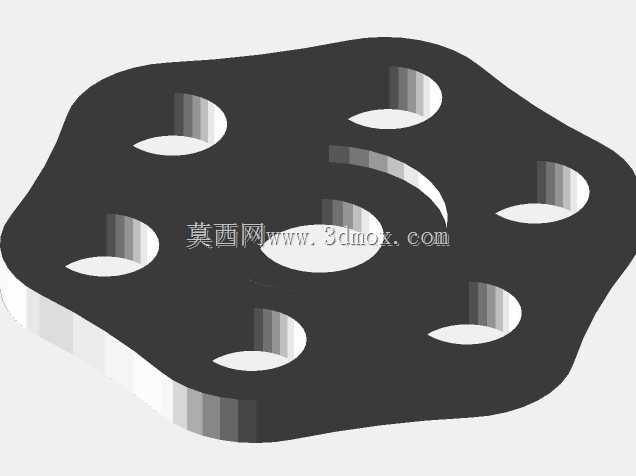

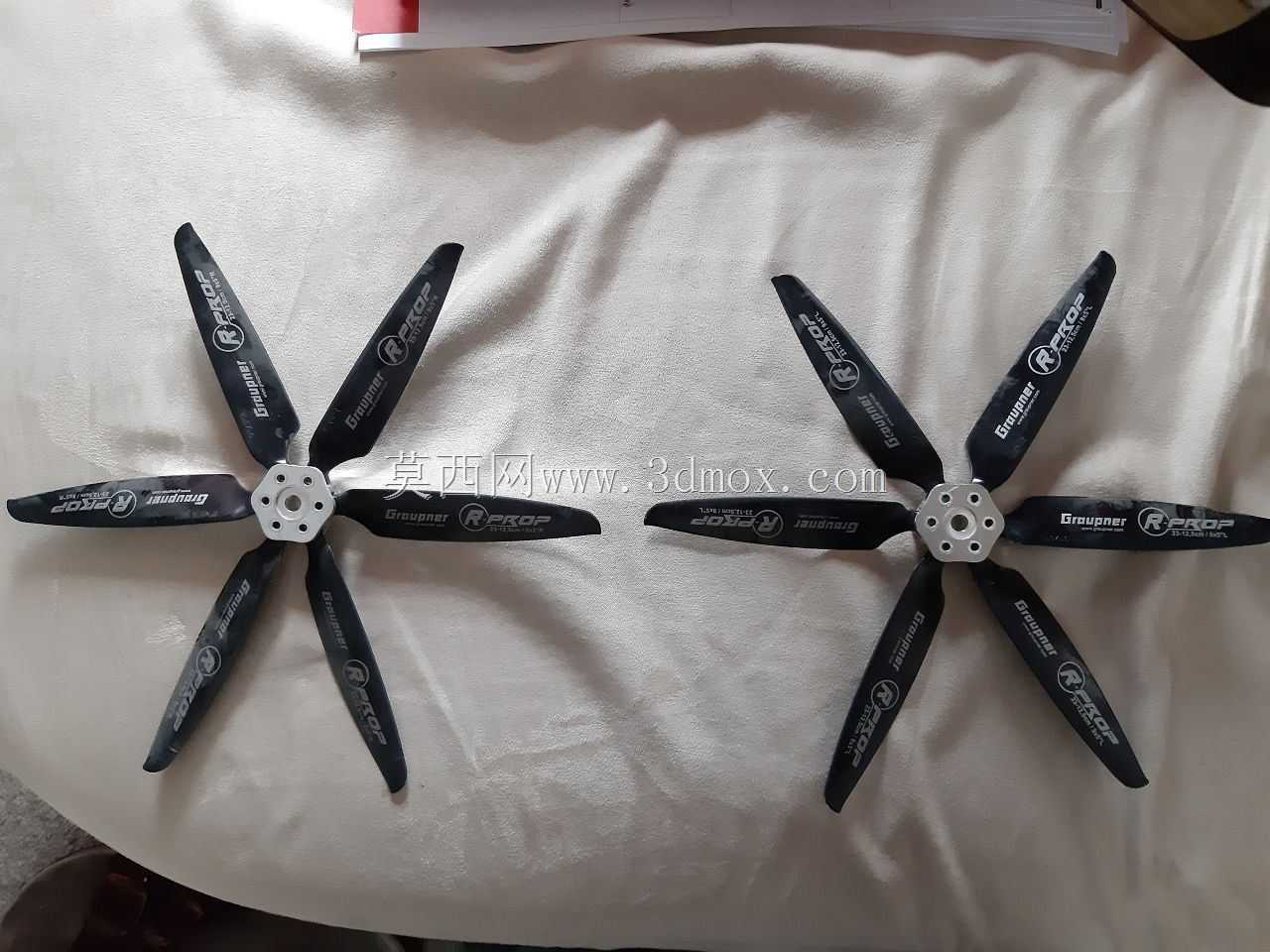

在小型航模、多旋翼飞行器、微型水面推进装置的动力传动链路中,螺旋桨与动力输出轴的连接可靠性直接决定整套动力系统的运行稳定性,传统单规格桨夹仅能适配单一转向的螺旋桨安装,在需要同时布置正转、反转桨叶抵消反扭矩的多旋翼布局里,往往需要准备两种不同结构的夹持轮毂,不仅增加备件储备成本,也容易在装配过程中出现正反件错装的问题,直接导致动力输出反向、整机操控失效的故障。这套适配CW、CCW两种转向螺旋桨的R系列夹持轮毂,核心设计目标就是用统一的基座结构兼容两种转向的桨叶安装,在不增加过多结构重量的前提下,覆盖常规小轴距多旋翼、小型固定翼桨距调节机构的安装需求。从结构细节来看,整套夹持组件采用分层叠装的设计思路,

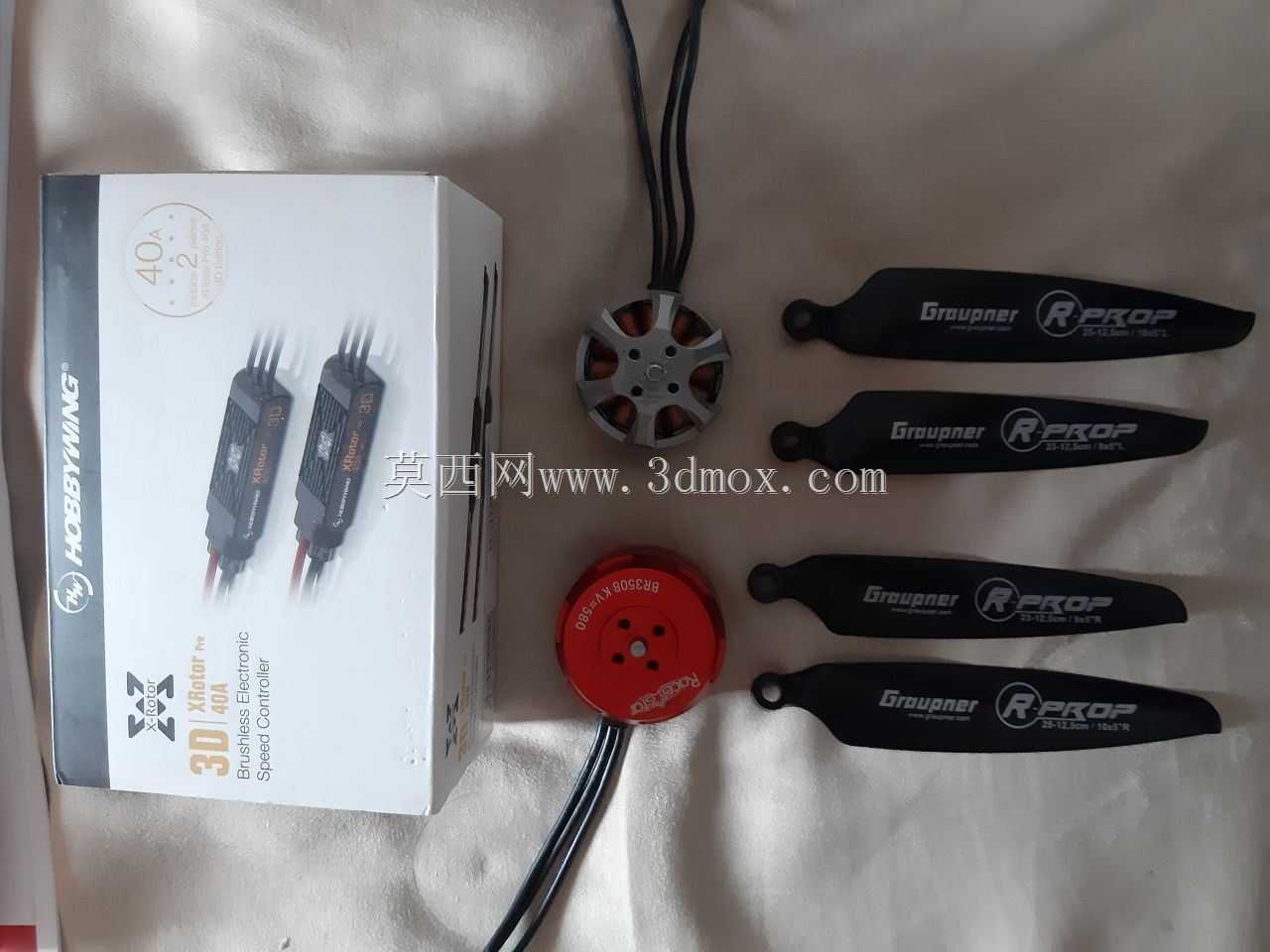

基座端预留与动力输出轴匹配的轴孔与锁紧定位面,可直接适配市面上主流的微型外转子无刷电机输出轴规格,安装时无需额外加工转接衬套,轴孔周边布置的对称锁紧螺丝孔位,可保证夹持组件与电机轴的同轴度,避免高速旋转时出现动平衡偏差带来的振动问题。夹持工作面做了与螺旋桨根部安装位匹配的仿形贴合设计,相比平面夹持结构,仿形贴合面可以增大与桨根的接触面积,在相同锁紧力矩下能提供更大的静摩擦力,避免大油门输出时桨叶与夹持器之间出现相对滑动,导致桨距变化、推力损失的问题。考虑到不同转向螺旋桨的根部加强筋走向存在差异,这套夹持组件的叠装垫片做了双向适配的避让槽设计,不管是正转还是反转螺旋桨的根部加强结构,都能完全嵌入避让槽内,不会出现垫片压合不到位、
锁紧后桨根存在装配应力的问题——很多新手在装配正反桨时容易忽略桨根与夹持件的干涉问题,高速旋转时装配应力持续释放会导致桨叶固定松动,甚至出现射桨的安全隐患,这套结构的避让槽设计刚好从根源上规避了这类装配风险。在安装边界上,整套夹持组件的最大外轮廓尺寸控制在常规小尺寸螺旋桨的根部安装覆盖范围内,不会突出到桨叶的翼型工作面区域,避免旋转过程中额外增加空气阻力,叠装后的总厚度可通过增减调整垫片的数量适配不同厚度的桨根,覆盖市面上绝大多数2-6英寸规格的小型正反螺旋桨安装需求,不需要针对不同厚度的桨根更换不同规格的夹持件。实际应用场景中,这类双向适配的桨夹除了用于多旋翼航模的动力装配,也可用于小型涵道风扇的正反桨安装、
微型气垫船的推进桨固定,甚至在小型风力发电试验装置的叶片固定环节也能适用。设计过程中针对不同锁紧力矩下的结构形变做了对应优化,夹持主体的壁厚分布做了差异化处理,锁紧螺丝孔周边做了局部加厚,避免反复拆装锁紧螺丝时出现孔位开裂的问题,而外缘非受力区域则做了适度的轻量化挖槽,在保证结构强度的前提下尽可能降低旋转部件的重量,减少电机转动时的惯量负载,提升动力响应速度。需要注意的是,装配时需要保证上下夹持片的同轴度,锁紧螺丝要采用对角分步拧紧的方式,避免单侧受力过大导致桨叶安装面倾斜,影响螺旋桨的旋转平面精度;针对不同材质的螺旋桨,比如碳纤复合桨、ABS注塑桨,可以根据桨根的硬度调整锁紧力矩,避免硬度过大的夹持力压裂注塑桨的根部结构。整套结构的叠装设计也预留了一定的扩展空间,在需要安装双桨共轴的试验场景中,可通过增加中间夹持垫片的方式,在同一输出轴上固定两层转向相反的螺旋桨,不需要额外更换更长的夹持主体,适配更多非常规的动力布局试验需求。
