气垫船用正反转向径向风扇结构设计

　　在小型气垫模型船的动力系统搭建中，径向风扇作为气垫升力与推进辅助的核心部件，其转向匹配、动平衡表现直接决定船体运行的稳定性与动力损耗水平。这套径向风扇结构针对CW、CCW两种转向需求做了成对设计，核心目标是抵消单转向风扇运行时产生的反向扭矩，避免船体在高速航行时出现单侧偏航、姿态倾斜的问题，适配模型竞速、场地越障等多种实际使用场景。

　　从实际应用场景来看，小型气垫模型船常被用于户外平整场地竞速、室内障碍穿越等活动，这类场景对动力部件的重量、安装适配性、动平衡精度都有较高要求。如果采用单转向风扇配置，高转速下风扇施加给船体的反扭矩会持续作用在船体一侧，需要额外调整舵面角度或者配重才能抵消偏航力，不仅增加调试工作量，还会损失部分有效推力。这套成对设计的正反转向径向风扇，通过镜像匹配的叶片角度，在同转速运行时可将各自产生的反扭矩相互抵消，让船体整体保持扭矩中性状态，大幅降低航行时的姿态修正难度，尤其适合无舵面的简化结构气垫船使用，减少额外结构带来的重量增益。

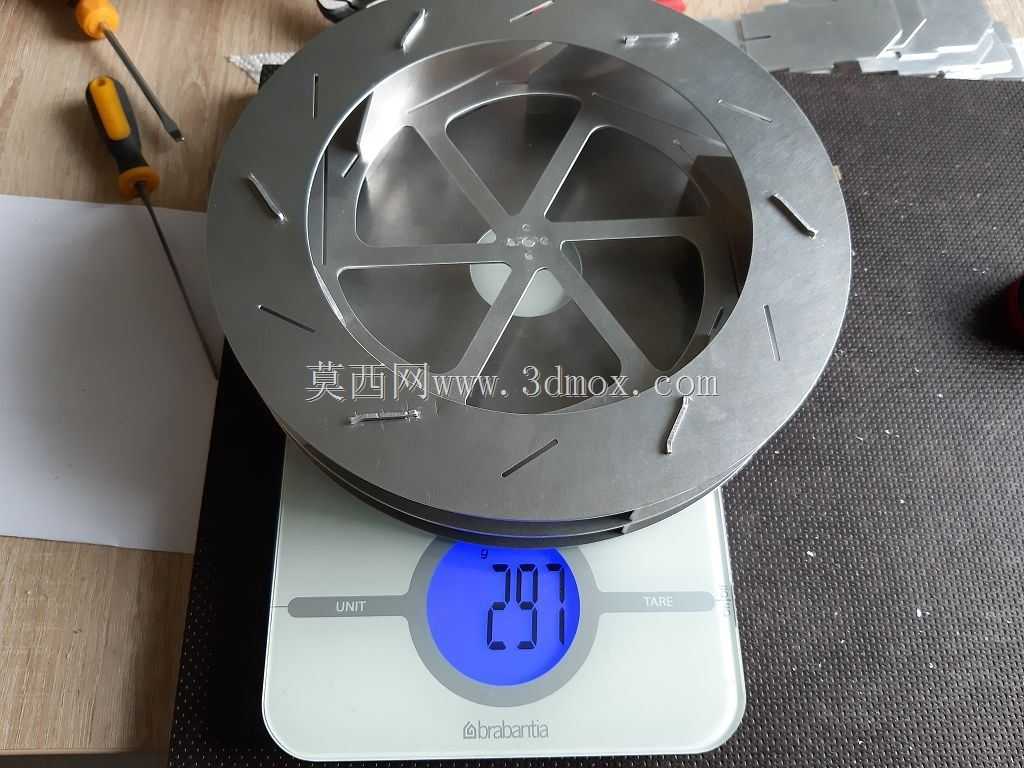

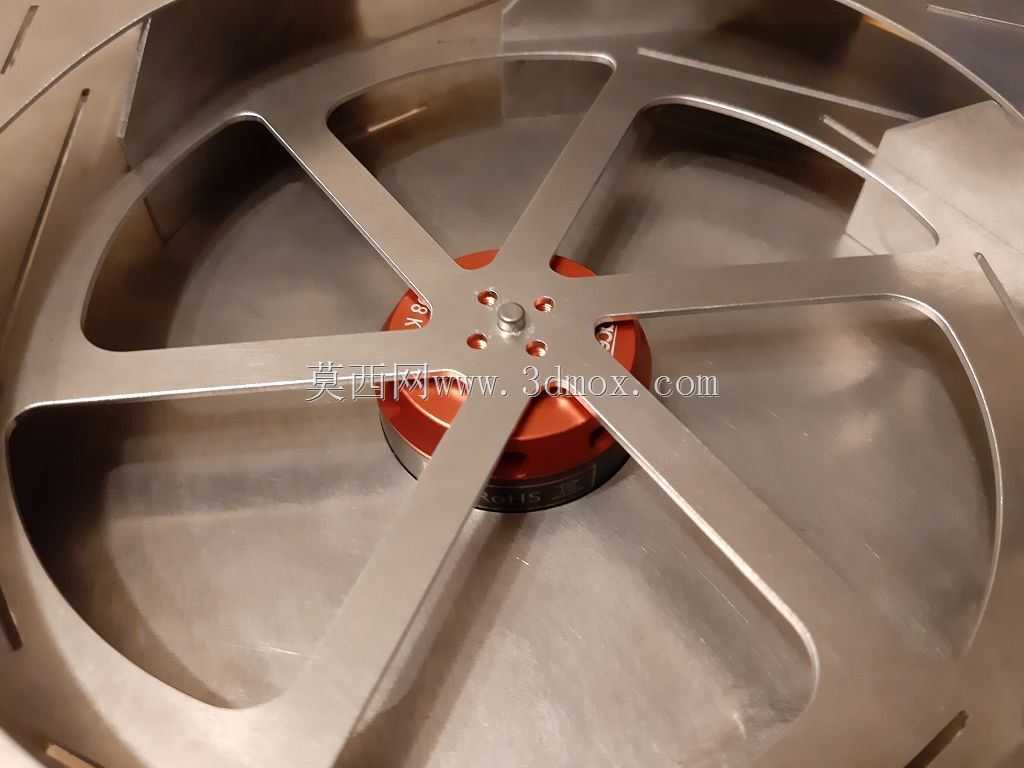

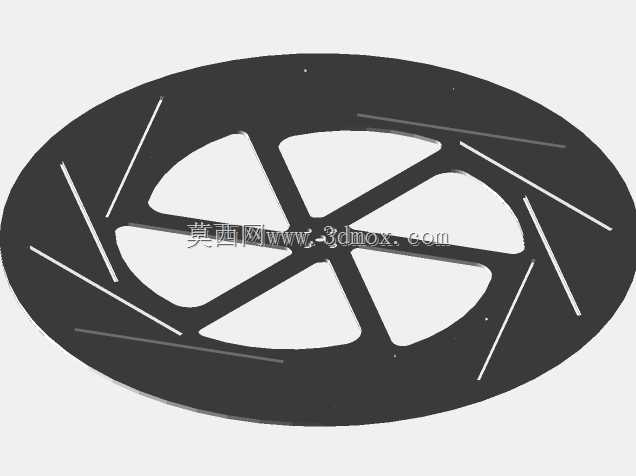

　　设计思路上，这套风扇结构优先考虑了加工便利性与动力适配性，主体结构采用激光切割工艺加工，分别适配小型、大型两种尺寸规格的铝制扇叶基材，可匹配不同功率等级的无刷电机。针对入门级常用的racerstar系列动力套装，大规格扇叶版本初始重量偏高，设计时预留了充足的结构修改余量，使用者可根据实际电机的输出扭矩、安装座尺寸，对扇叶的轮辐厚度、边缘轮廓做轻量化切削调整，在保证结构强度的前提下降低转动惯量，避免高转速下电机过载发热；小规格扇叶版本则针对高转速工况做了优化，叶片前缘做了圆弧过渡处理，可在高转速下降低空气紊流产生的振动，将安培损耗控制在较低水平，延长电池续航时间。

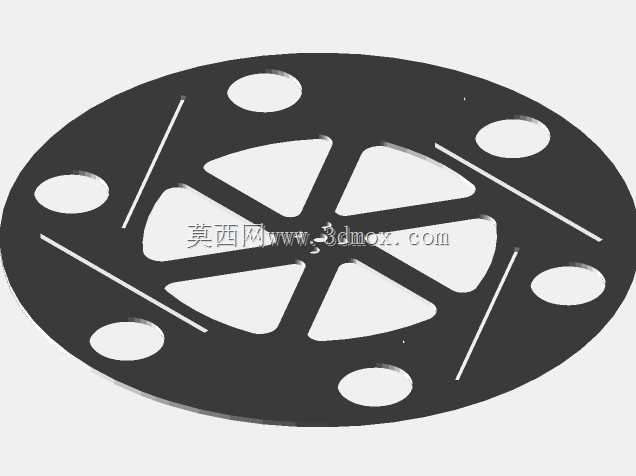

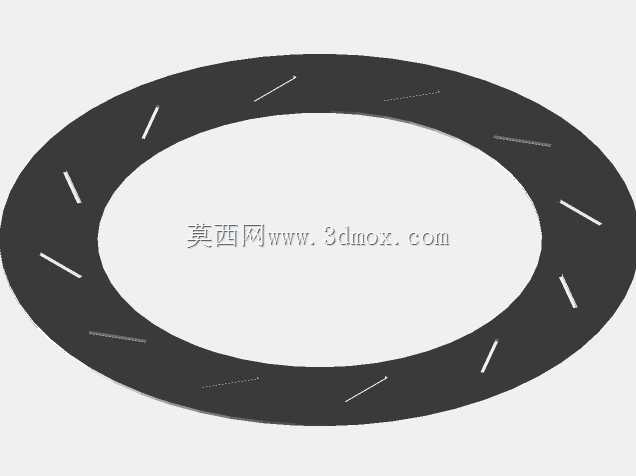

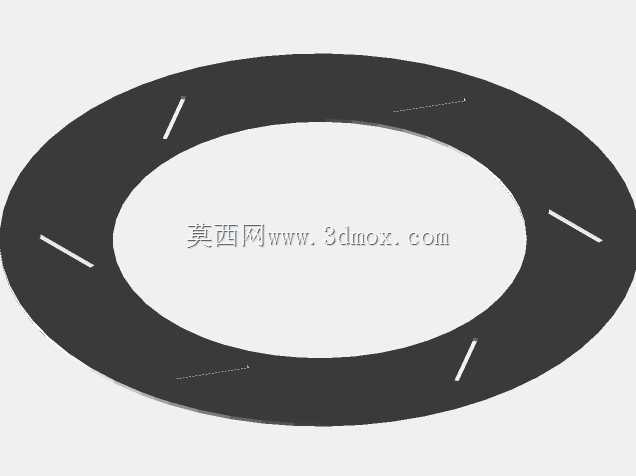

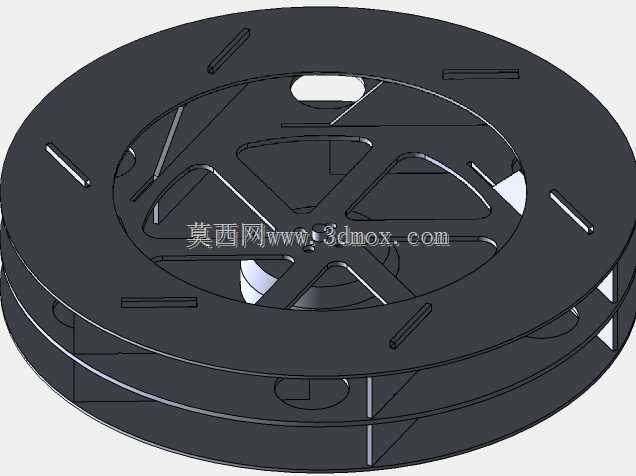

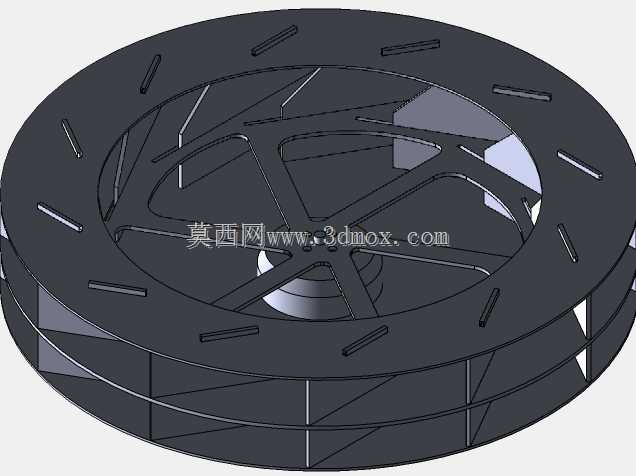

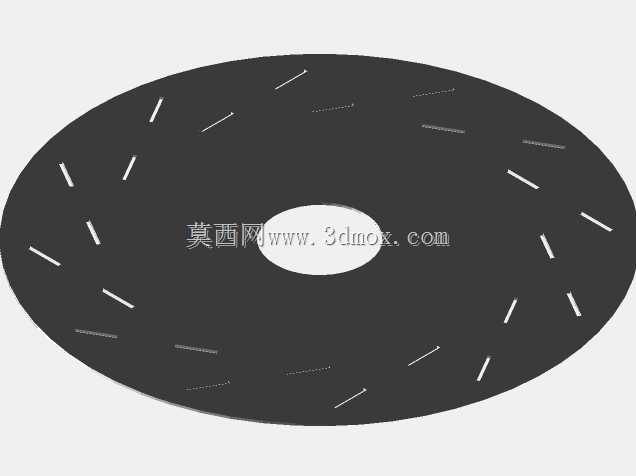

　　从功能特性来看，两种转向的风扇采用统一的安装接口标准，中心安装孔位、轮毂定位台阶尺寸完全一致，不需要额外制作转接件即可直接替换安装，方便使用者根据船体动力布局快速调整配置。扇叶的型线采用等压角设计，在整个叶片长度方向上保持一致的出气角度，既可以作为气垫升力风扇为船底气垫提供稳定的高压气流，也可作为推进风扇为船体提供前进推力，兼顾两种功能需求。轮毂位置做了加厚处理，可承受高转速下的离心力作用，避免长时间运行后出现轮毂开裂、扇叶变形的问题；轮盘边缘做了卷边强化处理，提升整体结构刚度，减少高速旋转时的扇叶形变，保证气流输出的稳定性。

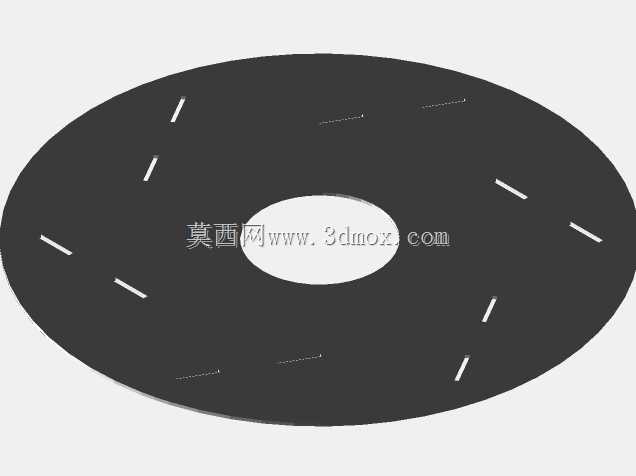

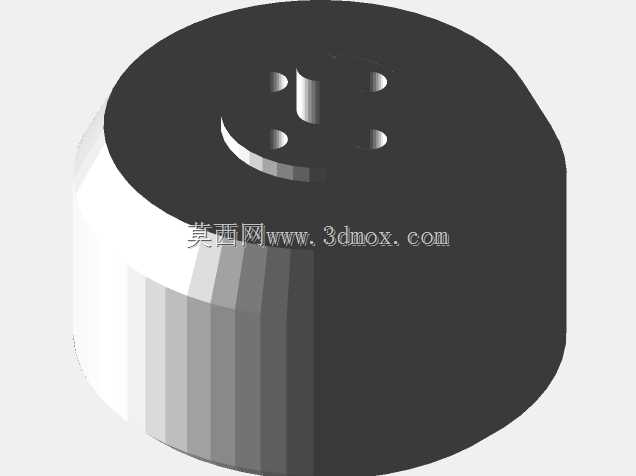

　　关于外形尺寸与安装边界，这套风扇结构的安装定位基准为中心电机轴孔，孔位尺寸适配常用的3mm、4mm直径模型电机输出轴，轮毂端面预留了对应M3、M4锁紧螺丝的沉孔位置，安装后螺丝端面不突出轮毂平面，避免旋转时产生额外的风阻。扇叶的整体外轮廓直径覆盖50mm到90mm区间，不同规格的扇叶宽度保持统一的12mm尺寸，可适配常见的模型船风扇导风罩安装位，不需要修改原有导风结构即可直接装配。安装时需要注意，风扇端面与船体安装板之间需要预留至少3mm的安全间隙，避免高转速下扇叶形变与安装板产生剐蹭；成对安装时，两个风扇的中心距需要大于扇叶半径加5mm的安全距离，避免两个风扇的气流场相互干扰，影响整体出气效率。

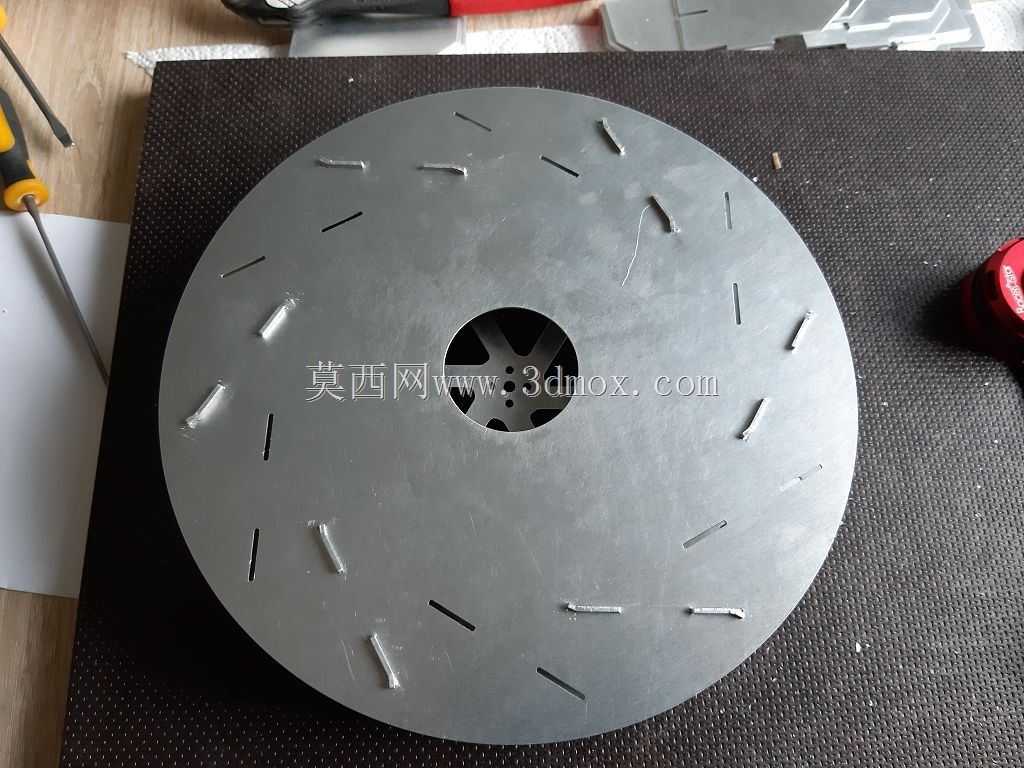

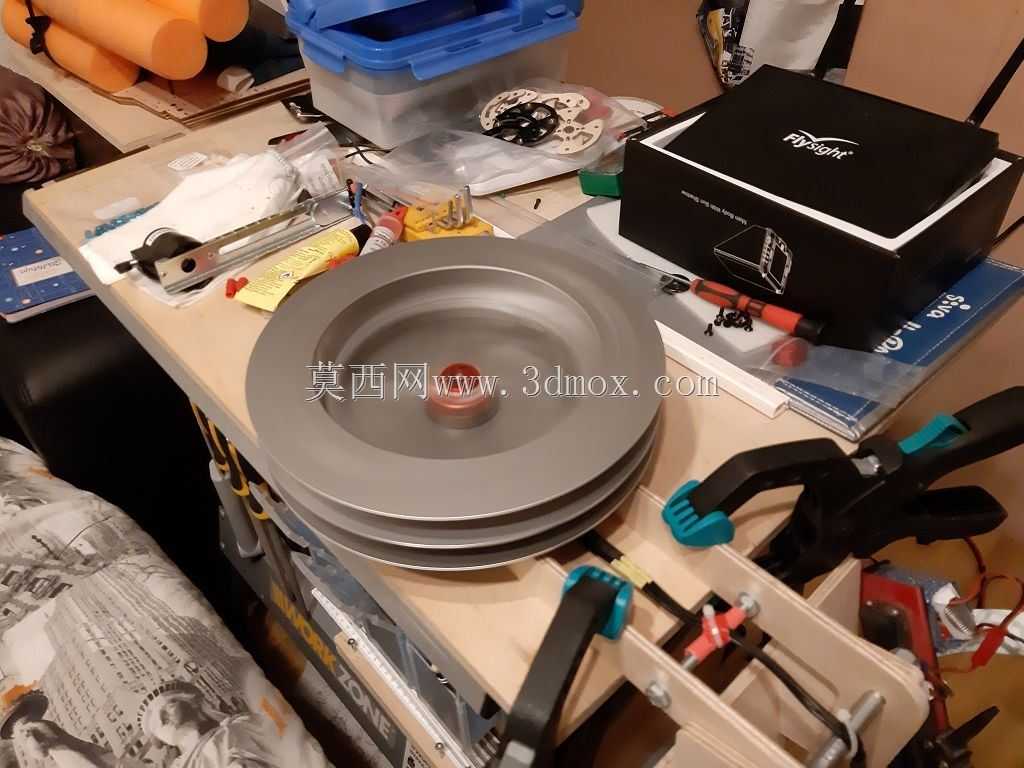

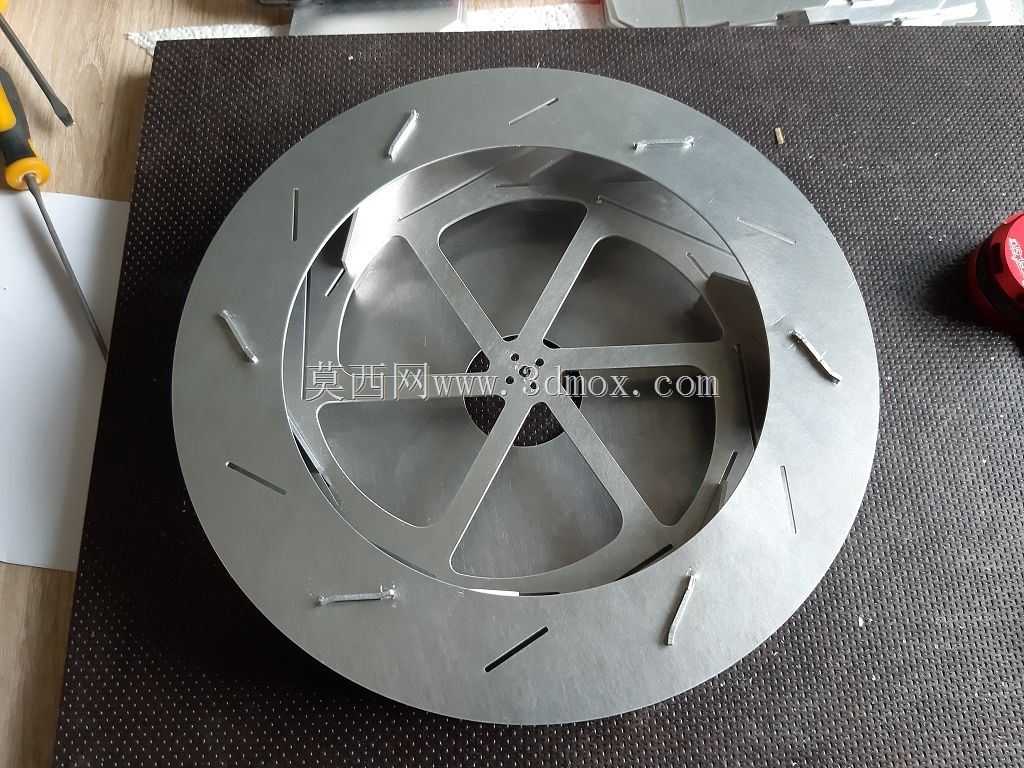

　　在实际装配调试过程中，需要先对单个风扇做动平衡校准，可通过在轮毂对应位置粘贴少量配重锡箔的方式，调整风扇的质心与旋转中心重合，降低高转速下的振动传导到船体，避免船体上搭载的电子元件因为长期振动出现接触不良的问题。如果采用大规格扇叶搭配高功率无刷电机，建议在电机与安装座之间增加橡胶减震垫，进一步过滤旋转振动，提升船体运行的平稳性。针对激光切割加工的铝制扇叶，加工后需要对边缘的毛刺、切割熔渣做打磨处理，避免锋利边缘在装配时划伤线路，同时减少边缘凸起带来的额外风阻，提升风扇的实际运行效率。
