RC气垫船驾驶舱座舱结构组件设计

　　该结构件为RC遥控气垫船的核心驾驶舱座舱组件，主要承担模型外观仿真、内部元件防护、驾乘区域结构支撑的作用，适配小型遥控气垫船的改装与自制场景，可直接用于3D打印制作实体零件，也可作为结构设计参考用于同类型小型载具的座舱开发。从实际应用场景来看，这类RC气垫船多用于户外水面、平整硬质地面的模型竞速、爱好者自制改装场景，驾驶舱作为整船最直观的上部结构，既要满足外观的仿真还原需求，也要兼顾内部遥控接收模块、电池、舵机控制元件的安装容纳空间，同时还要在模型行驶过程中抵御水花溅射、轻微碰撞剐蹭对内部元件的损伤。设计过程中优先考虑了材料适配性，针对常用的3mm厚度DIY板材加工特性做了结构优化，所有折边、开孔位置都预留了手工裁切、修整的余量，

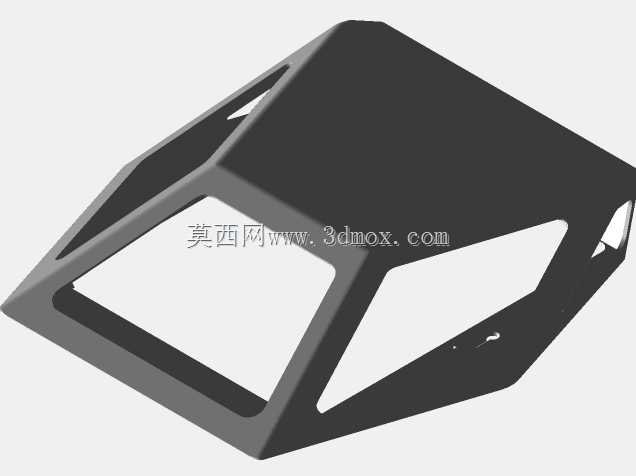

　　即便是使用普通手工美工刀也能对板材边缘做二次修整，降低爱好者自制的加工门槛，不需要依赖高精度数控设备也能完成零件的制作装配。结构上采用了一体化的棱面造型设计，没有多余的冗余曲面，所有立面都做了倾斜角度处理，一方面可以降低气垫船高速行驶时的正面风阻，另一方面倾斜的立面可以在发生正面碰撞时将冲击力沿斜面分散，避免直角结构受撞击直接开裂破损。座舱的前部预留了大面积的透明窗体安装位，可直接裁切透明PVC片材嵌入安装，既满足仿真驾驶舱的视觉效果，也不会遮挡内部设备的信号传输，保证遥控信号的稳定接收。侧面的镂空结构并非单纯的造型设计，一方面可以减轻整个座舱组件的自重，降低气垫船的整体负载，提升气垫抬升效率与行驶续航，

　　另一方面镂空位置可以作为内部电子设备的散热通道，避免电池、电调长时间工作积热导致性能下降。安装边界方面，整个座舱组件的底部做了平直的安装法兰边，法兰边上预留了等间距的安装孔位，可直接通过自攻螺丝或者快拆卡扣与气垫船的下部浮舱主体连接，安装孔位的间距做了通用化设计，适配多数常规尺寸RC气垫船的浮舱上部安装尺寸，不需要对浮舱结构做大规模修改即可完成装配。座舱内部的空间做了分区规划，前部区域预留了舵机、转向连杆的安装空间，中部区域可放置标准尺寸的RC模型电池，后部区域可容纳电调、信号接收机等电子元件，所有内部棱边都做了圆角过渡处理，避免安装电子元件时刮伤线材绝缘层。从结构强度角度考虑，座舱的各个立面交接位置都做了加厚的加强筋结构，

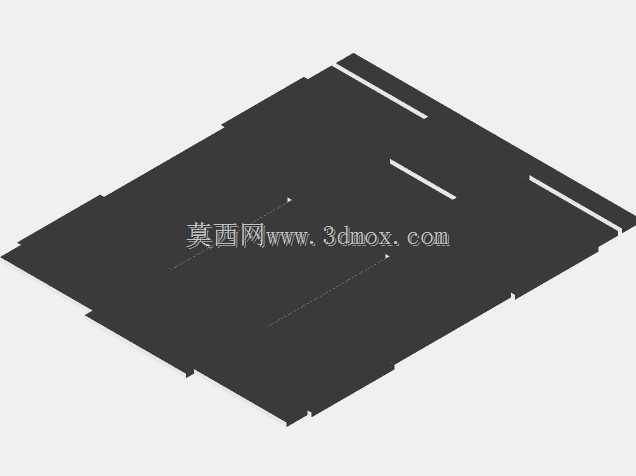

　　在不显著增加零件重量的前提下提升整体抗扭强度，即便是模型行驶过程中发生侧翻、轻微磕碰，也不会出现立面断裂、接缝开裂的问题。针对DIY加工的需求，所有需要弯折的位置都做了压线设计，使用3mm厚度的柔性板材加工时，可直接沿压线位置弯折成型，不需要额外做开槽处理，大幅降低手工制作的难度。窗体的安装槽做了阶梯式设计，嵌入的透明板材可以完全沉入门槽内，外表面与座舱立面保持齐平，不会出现突出的棱边破坏整体气动外形，同时阶梯槽的结构可以在粘接透明窗体时提供更大的粘接面积，提升连接牢固度，也能避免粘接胶外露影响外观效果。座舱后部预留了走线缺口，可将内部电调、电池的连接线从缺口引出至下部浮舱的动力系统，缺口位置做了圆弧包边处理，避免长期使用过程中磨损线材外皮造成短路故障。整个结构的外形尺寸控制适配1:10到:12比例的RC气垫船，整体宽度与下部浮舱的上部宽度完全匹配，安装后不会超出浮舱边缘，避免行驶过程中剐蹭障碍物。
