适配M6轴座的六叶螺旋桨结构设计

　　这款适配M6规格安装座的六叶螺旋桨，主要面向小型航模、桌面级动力实验装置的动力输出场景设计，可直接匹配Graupner系列9英寸、10英寸规格的桨座安装接口，既可以作为CNC机加工的实体零件生产参考，也能支撑3D打印工艺下的快速样件制作，满足爱好者、小型研发团队的动力部件快速验证需求。

　　从实际使用场景来看，这类小规格多叶螺旋桨常被用在小型气垫船模型、固定翼航模、小型风动实验装置的动力端，相比常见的两叶、三叶桨，六叶结构在相同转速下能输出更均匀的推力，动力输出的脉动更小，运行时的震动幅度更低，对安装基座的冲击载荷更小，适合对运行稳定性有要求的小型动力场景。设计时首先锁定了M6规格的安装基准，安装孔位完全匹配标准M6桨座的锁紧尺寸，安装端面预留了0.2mm的贴合公差，不管是金属机加工件还是3D打印件，都能保证安装后桨面与转轴的垂直度，避免高速转动时出现动平衡偏差。

　　设计思路上没有追求极端的桨叶效率，而是优先兼顾加工可行性与结构强度，每片桨叶的翼型采用了等比例缩放的低速高升力翼型，桨叶根部做了R3的圆角过渡，避免应力集中导致的桨叶断裂，不管是用铝合金CNC铣削，还是用PLA、PETG材料做FDM3D打印，都能在不额外添加支撑的情况下完成成型，降低加工与制作的门槛。桨叶的扭转角从根部到梢部做了线性渐变，根部安装位置的扭转角为22度，梢部扭转角为12度，匹配小型动力电机的常用转速区间，在每分钟8000转到15000转的区间内都能保持稳定的推力输出，不会出现明显的推力衰减。

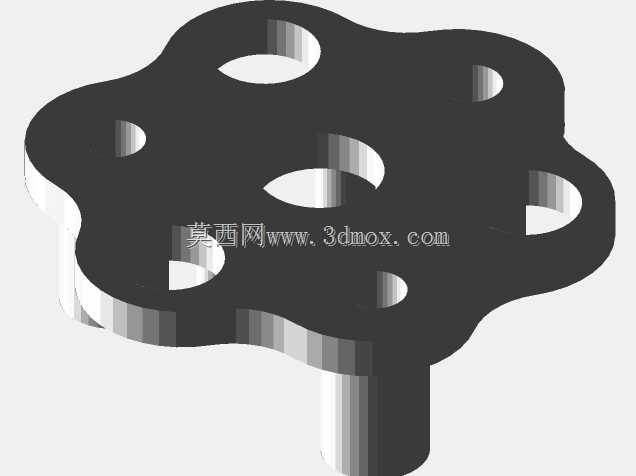

　　外形尺寸与安装边界方面，整桨的回转直径控制在254mm，也就是适配10英寸规格的安装空间，安装座的总厚度为8mm，中心安装孔为标准M6螺纹适配的6.2mm光孔，可直接穿过M6规格的锁紧螺丝，桨叶的最大厚度在根部位置为4mm，梢部厚度为1.2mm，既保证了根部的结构强度，也控制了梢部的重量，降低整桨的转动惯量，减少电机启动时的负载冲击。安装时需要注意，桨面与安装座的贴合面不能有凸起的毛刺，锁紧螺丝的扭矩控制在1.2N·m即可，过大的扭矩会导致塑料材质的桨座开裂，过小的扭矩则会在高速转动时出现桨叶打滑的问题。

　　从结构验证的角度，这款螺旋桨的结构已经过3D打印样件的基础负载测试，在额定转速下不会出现明显的形变，不过如果用于大拉力的重载场景，还是建议优先选择CNC加工的金属材质版本，3D打印版本更适合低负载的验证场景使用。桨叶的布局采用了等夹角均匀分布，相邻两片桨叶的夹角为60度，动平衡校准的基准面选在安装座的后端贴合面，加工完成后只需要对桨叶梢部做少量的去重处理，就能达到G2.5级的动平衡精度，满足高速转动的使用要求。
