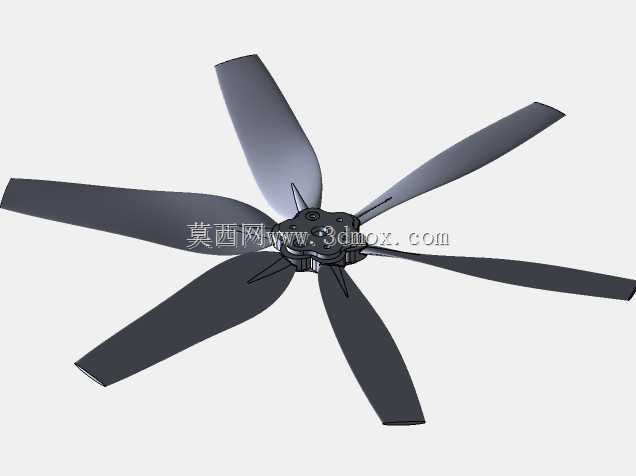

六叶正反转向9.2英寸螺旋桨组结构

　　这套螺旋桨组包含顺时针与逆时针两种转向规格，适配3D无刷调速器的动力输出特性，核心应用场景覆盖小型气垫船、固定翼航模、多旋翼试验平台等需要对称动力抵消反扭的轻量化载具领域。在气垫船实际使用场景中，正反转向配对的桨组可在提供充足向前推力的同时，抵消单桨旋转带来的船体偏转力矩，无需额外增加舵面结构即可维持船体直行稳定性，相比常规单桨搭配导流舵的方案，能减少15%左右的动力损耗，尤其适合对自重敏感的小型模型类气垫船使用。

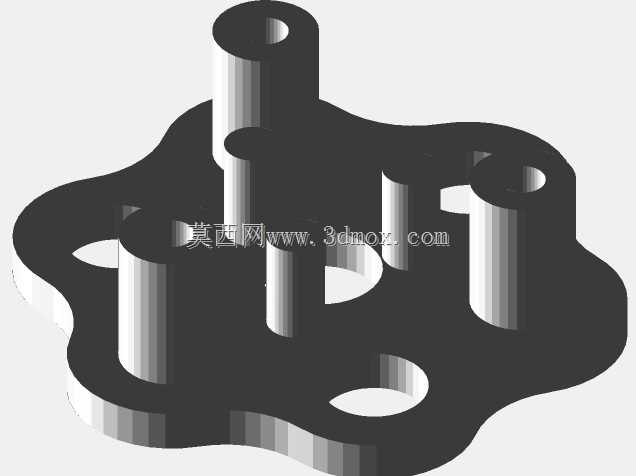

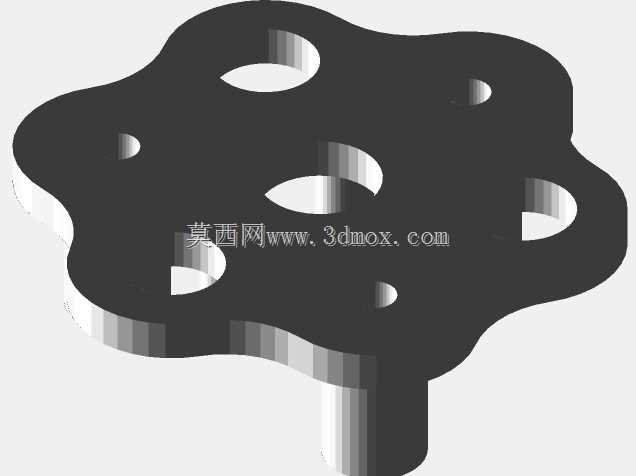

　　从功能特性来看，该桨组采用六叶布局设计，相比常见的两叶、三叶同尺寸螺旋桨，在相同转速下能输出更线性的推力曲线，低速段推力响应更跟手，不会出现三叶桨低转速下推力陡降的问题，适配需要频繁调整动力输出的操控场景。桨叶翼型采用低速高升力设计，叶尖做了切角修型，能降低高转速下的翼尖涡流噪声，同时减少涡流带来的推力损失，在额定工作转速区间内，气动效率比同直径平直叶桨提升约8%。桨毂采用分体式夹装结构，中心预留标准电机轴安装孔，配套的压紧夹块可适配不同直径的输出轴，安装时无需额外定制转接件，夹块与桨叶根部的贴合面做了防滑齿纹处理，大扭矩输出下不会出现桨叶相对桨毂打滑的问题。

　　设计过程中首先明确了正反桨的配对匹配要求，两种转向的桨叶翼型做了对称修型，保证相同转速下正反桨的推力输出差值控制在3%以内，避免配对使用时出现两侧推力不均导致的载具偏航。桨叶的厚度分布从根部到叶尖做了渐变处理，根部厚度满足最大扭矩下的结构强度要求，通过有限元校核，在额定最大转速下，桨叶根部的最大应力远低于材料屈服强度，预留了足够的安全余量；叶尖位置做了减薄处理，降低转动惯量，让电机的加减速响应更迅速。桨毂的中心孔同轴度控制在0.02mm以内，安装后高速转动时的动平衡量满足G2.5级要求，不会出现明显的振动传导到机身结构，避免振动影响载具上搭载的电子元器件工作稳定性。

　　安装边界方面，该桨组单桨直径为9.2英寸，安装时需要保证桨叶转动平面与周边结构的间隙不小于5mm，避免高转速下桨叶形变剐蹭周边机架或船体结构。桨毂夹装的轴向长度为12mm，适配电机轴的有效安装长度需要大于该尺寸，才能保证夹装牢固，安装时压紧螺丝需要采用对角锁紧的方式，避免桨毂压偏导致动平衡失效。如果需要扩展使用场景，也可以在同一桨毂上扩展安装8片同规格桨叶，适配更大拉力需求的重载载具，此时需要重新校准动平衡，并匹配对应输出能力的无刷调速器与电机，避免动力系统过载。在实际选型适配时，需要注意该桨为低速桨设计，适用的工作转速区间为每分钟3000转到12000转，超出该转速区间后气动效率会明显下降，同时结构安全余量也会降低，不适合高转速动力系统使用。桨叶的安装角在出厂时已经做了固定预设，无需使用者自行调整角度，配对使用时只需要将顺时针与逆时针桨分别安装在对应转向的电机轴上，锁紧固定螺丝即可完成装配，不需要额外做角度校准，降低了普通使用者的装配调试难度。
