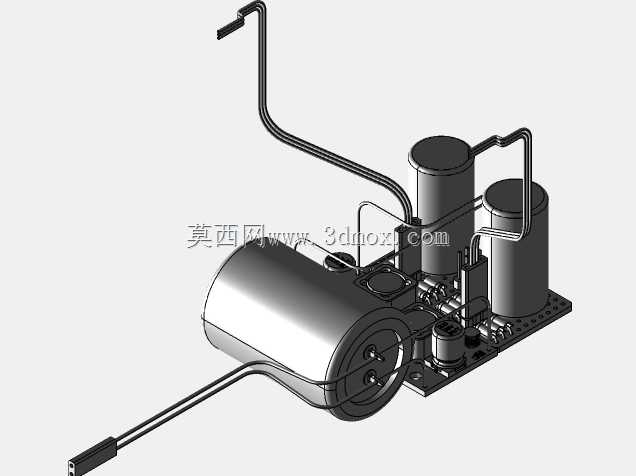

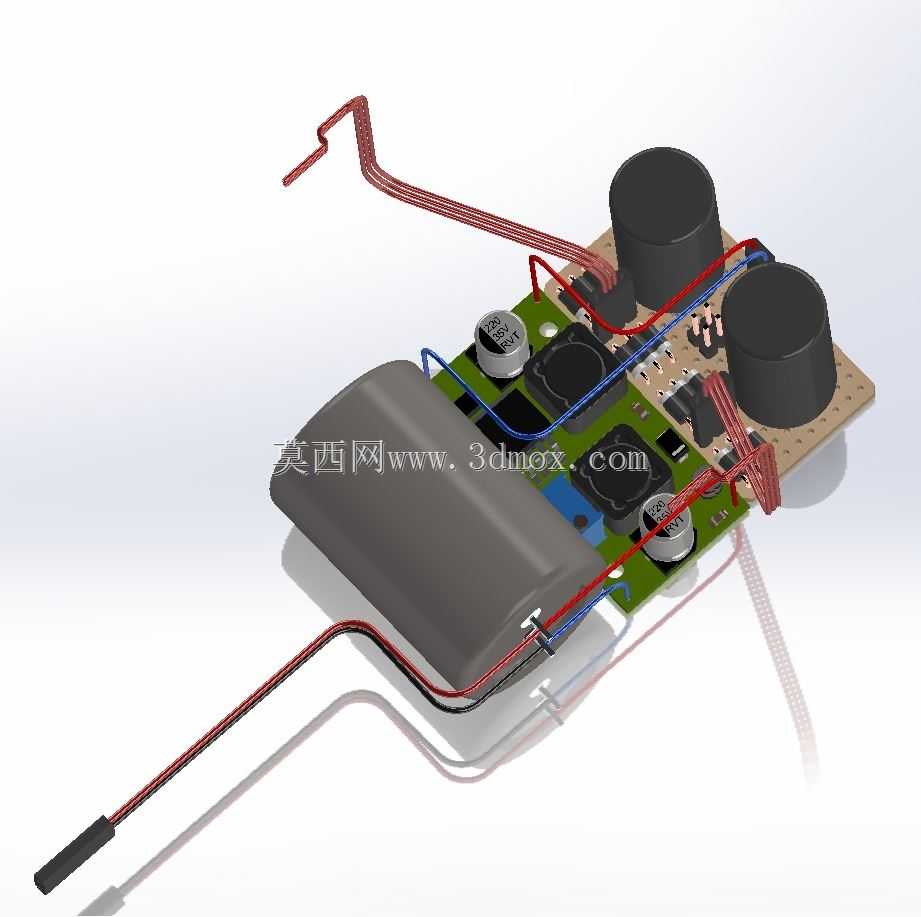

外转子永磁无刷电机整流调压电路结构

项目分类:电机 发布时间:2022-06-09 ID:644705
  • 外转子永磁无刷电机整流调压电路结构
  • 外转子永磁无刷电机整流调压电路结构

  这套整流调压电路结构,主要适配外转子永磁无刷电机的供电调控需求,在小型动力设备、便携电动工具、微型传动装置的动力配套场景中应用广泛。外转子永磁无刷电机本身具备转矩密度高、低速运行平稳的特性,但在实际运行中,电机输出的交流电无法直接供给后端控制回路与负载使用,同时不同工况下电机输出电压波动范围较大,必须经过整流、调压环节处理后,才能为后端电路提供稳定的直流供电,这套结构正是针对这一实际需求完成的设计落地。从功能特性来看,电路核心采用桥式整流拓扑,能够将电机输出的交变电流完整转换为脉动直流,再通过后端电容滤波、调压元件的配合,输出稳定的目标电压值,既可以为电机自身的驱动控制板提供稳定工作电源,也能为外接的传感模块、

  控制单元提供匹配的供电接口。电路设计过程中,充分考虑了外转子电机的实际运行工况:电机运行时存在一定的振动,同时功率元件工作会产生持续热量,因此在元件布局上,将大容量电解电容布置在PCB板的两侧靠边缘位置,避开核心发热元件的热辐射区域,同时预留了足够的焊盘面积,提升大电流走线的载流能力;功率调压元件紧贴PCB板的铺铜区域布置,利用铺铜面辅助散热,省去额外的散热结构占用空间,适配小型化设备的安装空间限制。布线阶段严格区分了功率回路与信号回路的走线路径,大电流走线采用加宽处理,信号走线远离功率元件的干扰区域,避免电机运行时的电磁干扰影响调压精度。从安装边界来看,整个电路模块采用紧凑化布局,核心元件的高度控制在电容元件的最大高度范围内,

  模块整体的安装孔位预留了与电机端盖匹配的固定位置,直接可以通过螺丝固定在电机的出线端位置,不需要额外设计转接支架;引出线采用多股软铜线,出线位置做了应力释放处理,避免电机运行振动导致引线根部断裂,引线长度预留了足够的接线余量,适配不同设备内部的布线走向需求。实际应用中,这套结构可以直接匹配额定功率范围内的外转子永磁无刷电机,不需要额外调整电路参数,整流后的电压经过调压环节后,输出电压波动控制在极小范围内,能够满足后端控制电路的供电精度要求;同时电路本身具备一定的过流冗余设计,短时间的负载波动不会导致元件损坏,适配小型动力设备频繁启停、负载变化的实际使用场景。在结构细节上,PCB板采用环氧玻纤基材,具备足够的机械强度,

  能够承受电机运行时的持续振动,元件焊接采用波峰焊工艺,焊点可靠性满足工业级使用要求;电解电容选用耐高温型号,能够适应功率元件附近的温升环境,延长电路整体的使用寿命。调压元件的参数匹配经过实际运行测试,在电机全速运行、低速运行的不同转速区间,都能输出稳定的直流电压,不会因为电机转速变化导致输出电压大幅波动,保障后端控制电路的工作稳定性。
