槽轮式间歇传动机构三维结构设计

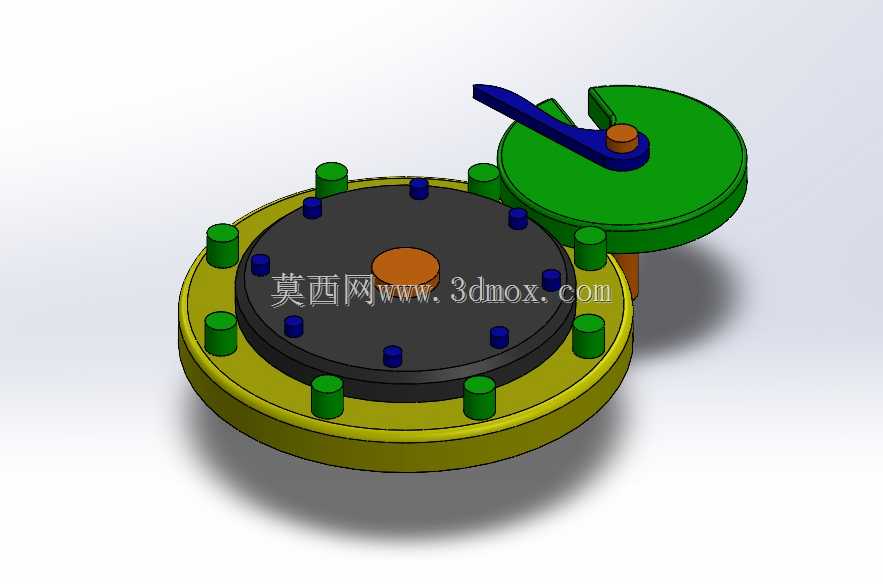

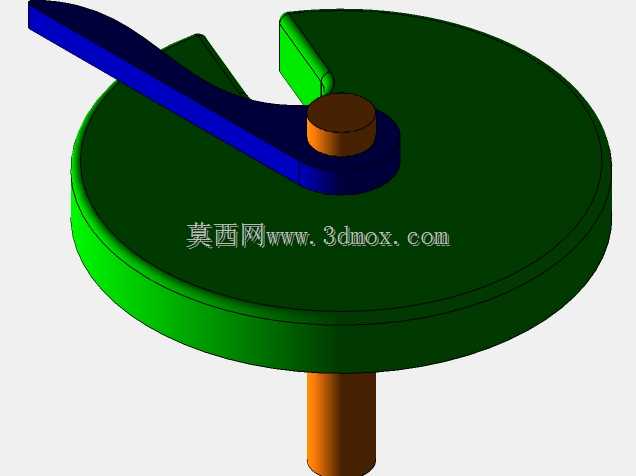

　　这类间歇运动机构核心是将主动件的连续匀速回转运动，转换为从动件的周期性步进式间歇回转，在多工位自动化加工、轻工包装、印刷送料、装配分度等场景中应用极为广泛，相比棘轮机构传动平稳、冲击载荷小，分度精度更易控制，是中低速间歇分度场景的常用结构方案。从结构组成来看，该机构包含主动拨盘组件与从动槽轮组件两大部分，主动拨盘上设置有圆弧形锁止弧与圆柱拨销，从动槽轮沿圆周均匀分布径向开口槽，槽间的内凹圆弧与主动拨盘的锁止弧匹配，当拨销未进入槽轮径向槽时，锁止弧将槽轮完全锁止，避免槽轮在停歇阶段出现窜动，保证工位定位的稳定性；当拨销随主动拨盘转动进入径向槽时，锁止弧脱开，拨销推动槽轮转过固定角度，待拨销脱出径向槽后，

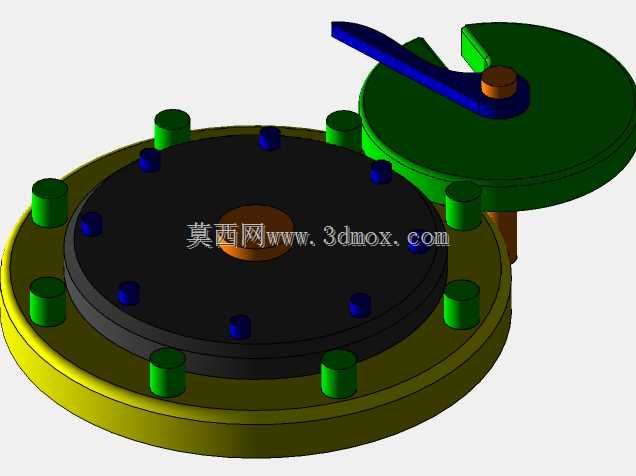

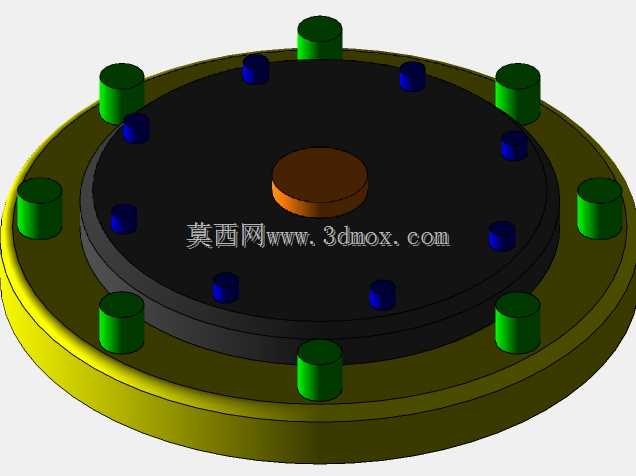

　　锁止弧再次贴合进入下一个停歇周期。设计这类机构时，首先要根据工位需求确定槽轮的槽数，常见槽数为4、6、8槽，槽数越少单步转位角度越大，运动过程中的角加速度波动也越明显，高速工况下会带来更大的冲击与振动，因此中高速场景多选用6槽及以上的结构，该模型采用的是8柱配合的槽轮结构，单步转位角度为45度，适配8工位的步进作业需求。拨销的回转半径需要与槽轮的中心距严格匹配，保证拨销进入和脱出径向槽时的运动轨迹与槽的中心线相切，避免出现刚性卡滞；锁止弧的配合间隙需要控制在合理范围，间隙过大会导致停歇阶段槽轮存在游动间隙，影响定位精度，间隙过小则会在启停瞬间出现摩擦卡滞，加剧配合面的磨损。安装边界方面，该机构为平行轴传动结构，

　　主动轴与从动轴的平行度公差需要控制在0.02mm/100mm以内，两轴的中心距偏差不超过±0.03mm，否则会导致拨销与槽壁的偏磨，缩短机构使用寿命。主动轴端通常需要连接驱动电机与减速组件，输入转速建议控制在100rpm以内，过高的输入转速会放大槽轮转位启停时的动载荷，需要额外增加缓冲结构。槽轮与拨盘的材质选择根据负载工况确定，轻载场景可采用工程塑料一体加工，降低运行噪音与自重，中载场景多采用45号钢调质处理，配合面做表面淬火提升耐磨性，重载场景则需要选用合金结构钢，对拨销做渗碳淬火处理，同时在槽轮槽口处做圆角过渡，减少应力集中。实际应用中，这类机构常搭配位置传感器使用，在槽轮的停歇工位设置检测元件，

　　确认转位到位后再启动对应工位的加工作业，避免出现工位错位导致的设备故障。相比凸轮分度器，槽轮式间歇机构结构更简单，加工成本更低，维护难度小，适合对分度精度要求在±0.1度级别的中低速自动化设备，在文具装配、食品包装、电子元件插件等产线上的分度转台模块中十分常见。建模过程中需要重点验证拨销在槽内的运动轨迹，通过运动仿真检查是否存在干涉，尤其是锁止弧的接合与脱开瞬间的间隙变化，避免出现运动死点；同时要核算槽轮转位过程中的最大角加速度，评估机构运行时的动载荷，为驱动电机的选型与安装基座的刚性设计提供依据。槽轮的径向槽深度需要满足拨销的运动行程要求，槽底保留足够的壁厚避免结构强度不足，拨盘上的锁止弧半径需要与槽轮的外圆半径精准匹配，保证锁止阶段的定位可靠性。
