台式机机箱用轴流散热风扇结构设计

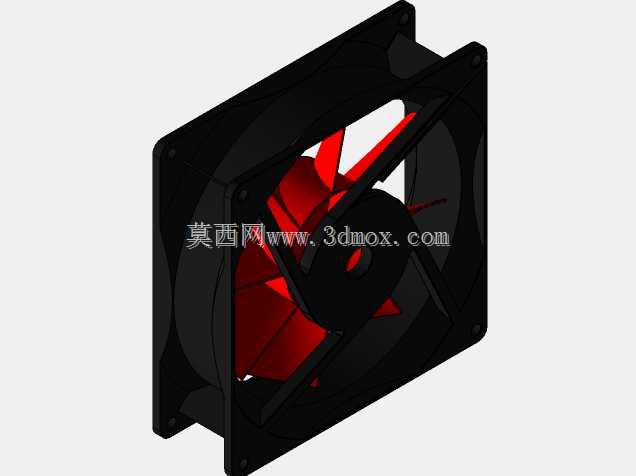

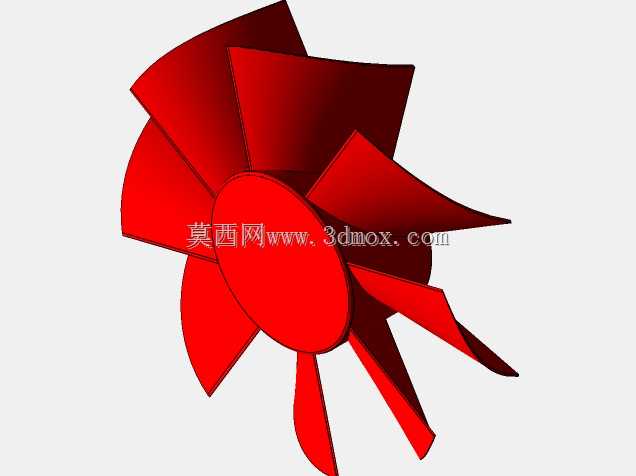

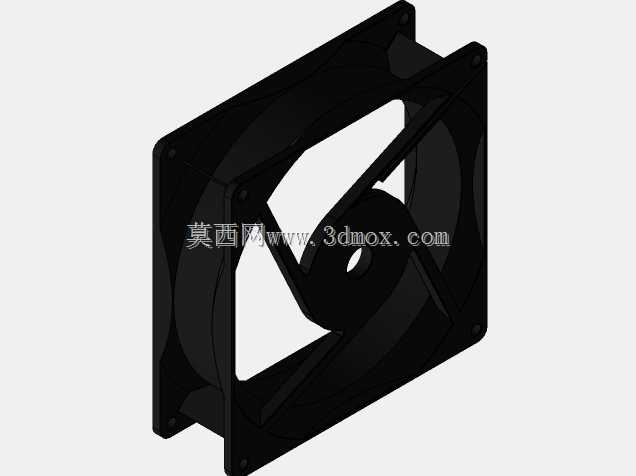

　　这款轴流散热风扇主要面向台式计算机机箱内部的风冷散热场景，也可适配服务器机柜局部通风、小型工控设备舱体散热等相近工况，核心作用是通过定向气流带动，带走PCB板卡、功率器件、存储介质工作时产生的累积热量，避免电子元件因结温过高触发降频保护甚至永久性损坏。从结构设计逻辑来看，外框采用方形一体式注塑成型结构，四个边角预留标准安装孔位，孔位间距遵循PC机箱散热位的通用安装规范，可直接匹配80mm、92mm、120mm等常规机箱风扇位的螺丝固定需求，安装时无需额外定制转接支架，框体边缘做了微小的倒角处理，既可以避免安装时划伤操作人员手部，也能减少框体与机箱钣金贴合面的缝隙，降低气流旁通损失。扇叶部分采用七叶后掠式曲面设计，

　　叶型曲率经过气流仿真优化，在相同转速下能够获得更高的风量输出，同时降低叶尖涡流产生的气动噪音，扇叶与中心轮毂的连接位置做了加厚过渡处理，可承受长期高速旋转带来的离心力作用，避免长期运行后出现叶根疲劳断裂的问题。中心轮毂内部预留了标准直流无刷电机的安装腔体，腔体尺寸适配常规24V/12V直流无刷电机的安装边界，电机走线可通过框体侧边预留的走线槽引出，避免线缆干涉扇叶旋转。从安装边界来看，框体厚度遵循行业通用尺寸规范，安装后不会与机箱内侧的内存马甲、CPU散热器热管、显卡供电接口等突出部件产生空间干涉，框体进风侧与出风侧都预留了安全防护网的安装卡槽，用户可根据使用场景选配防护网，避免异物进入扇叶区域打坏叶片或者引发安全事故。

　　在实际选型应用中，这类风扇可根据机箱内部的风道规划，选择正向进风或者反向出风的安装方向，组建机箱内部的前进后出、下进上出的有序风道，相比无组织的自然散热，能够将机箱内部的平均环境温度降低8-15摄氏度，有效提升高负载工况下硬件运行的稳定性。设计过程中针对扇叶的动平衡做了专门的结构优化，每片扇叶的重量公差控制在极小范围内，减少高速旋转时的振动传递，避免长期振动导致机箱钣金共振、固定螺丝松动等问题。框体采用的阻燃ABS材质，能够满足电子设备内部的阻燃等级要求，即使电机出现异常过热情况，也不会引燃框体引发安全隐患。扇叶表面做了哑光处理，避免光线反射产生的光污染，适配追求低调实用风格的装机需求，同时也可根据用户需求在扇叶上添加配色设计，

　　满足侧透机箱的视觉展示需求。在结构细节上，框体的四个安装孔内都预埋了铜质嵌件，相比直接在塑料框体上攻丝，反复拆装也不会出现滑牙问题，提升了产品的可维护性。扇叶与外框之间的间隙控制在合理范围内，既避免间隙过大导致的气流回流损失，也防止间隙过小因加工公差或者热胀冷缩出现扇叶擦框的问题。
