摩托车悬架螺旋弹簧减震结构三维数模

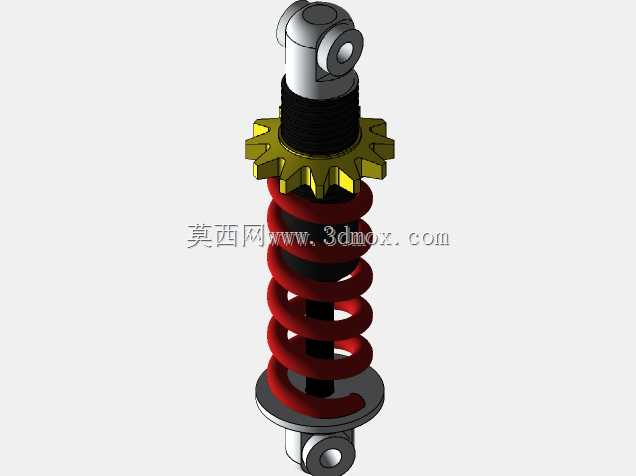

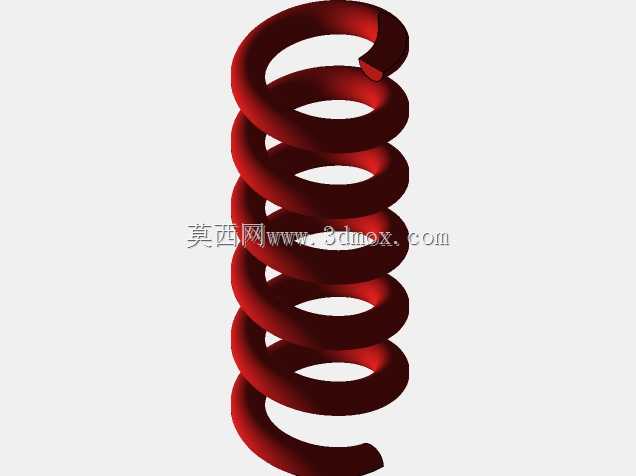

　　在两轮摩托的行驶系统架构里，减震部件是衔接车架与行走轮系的核心承载构件，直接决定骑行过程中的滤震表现、轮组抓地稳定性以及过弯时的姿态控制能力，日常通勤、非铺装路面穿越、赛道竞速等不同使用场景，对减震的阻尼匹配、弹簧刚度、行程余量都有差异化的工程要求。这套减震结构采用上端单耳铰接、下端双耳铰接的安装接口形式，上端铰接位预留的销轴孔与车架尾部的安装支座匹配，下端双耳结构直接固定在后摇臂的铰接点位，安装位的同轴度公差控制在0.05mm以内，避免装配后出现偏载卡滞，导致减震动作不畅、单侧偏磨的问题。核心承载的螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧丝径根据常规125-250cc排量街车的后轴载荷匹配，弹簧中径与减震筒的外径预留1.

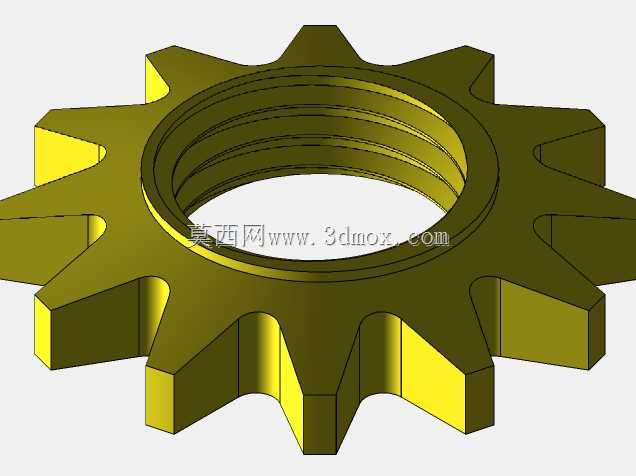

　　5mm的径向间隙，避免减震压缩过程中弹簧与筒身发生剐蹭蹭伤漆面或者产生异响；弹簧上下两端都做了并圈磨平处理，端面贴合度不低于85%，保证弹簧受力时的力线与减震筒轴线重合，不会出现侧向分力导致的油封偏磨漏油问题。上端的调节齿圈采用多齿外花键结构，通过旋转齿圈可以改变弹簧的预压缩量，实现弹簧预载的多档位调节，适配不同载重需求——单人骑行时调低预载保证滤震柔和性，双人载物时调高预载避免减震打底，齿圈的每个档位都有对应的定位卡点，调节后不会因为行驶振动出现档位自行偏移的问题。减震筒内部集成阻尼阀系结构，模型中还原了筒身的导向套、防尘封、油封的安装位结构，上端的黑色防尘罩采用波纹伸缩结构，完全伸展状态下可以覆盖整个活塞杆外露区域，

　　阻挡骑行过程中卷起的泥沙、污水附着在活塞杆表面，避免杂质刮伤油封导致阻尼油泄漏，延长减震的维护周期。上下铰接位的衬套安装位在建模时预留了橡胶衬套的压装余量，衬套可以过滤路面传递的高频细碎振动，避免金属硬连接产生的冲击直接传递到车架，提升骑行的舒适感。从安装边界来看，这套减震的自由长度适配多数中小排量跨骑摩托的后悬架安装距，最大压缩行程预留了足够的安全余量，不会因为极限冲击出现弹簧并圈、筒身硬顶的问题；弹簧外侧没有额外的防护套结构，依靠齿圈下方的限位台阶实现弹簧的径向定位，结构简单可靠，维护时只需要拆下上下铰接销轴就可以整体更换，不需要拆解周边的其他覆盖件。建模过程中对所有配合面都做了公差匹配，比如活塞杆与导向套的间隙控制、

　　弹簧与齿圈的贴合面、铰接孔的销轴配合公差都按照实际加工要求做了预留，数模可以直接用于后续的工程出图、干涉校验，也可以作为改装件设计的基础原型，针对不同使用场景调整弹簧刚度、阻尼孔大小的时候，只需要修改对应特征的参数就可以快速衍生出适配不同车型的版本。在实际装车验证环节，这类结构的减震需要经过10万次以上的往复压缩疲劳测试，保证弹簧不会出现永久变形，油封不会出现渗漏，铰接位的衬套不会出现过量磨损；建模时还原的所有圆角、倒角特征都和实际量产件保持一致，避免应力集中点导致的部件断裂问题，比如弹簧端部的过渡圆角、铰接耳的根部加强筋、齿圈的齿根圆角都做了对应处理，符合机械加工的工艺要求，不会出现无法开模或者加工的特征。
