STARCOM款手持红外遥控器结构设计

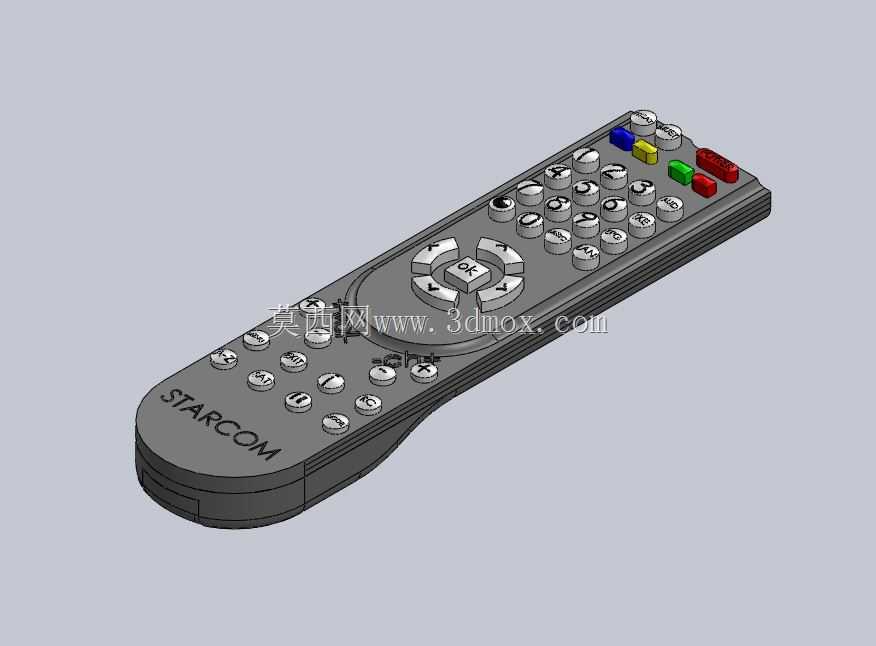

　　在民用消费电子、智能家居配套、老旧影音设备改造的场景里，手持遥控器始终是低成本、高可靠性的人机交互入口，这款STARCOM标识的遥控器结构，完全围绕单手握持的操作逻辑做全细节建模，没有做过度的曲面炫技，所有结构特征都服务于实际装配与使用需求。先从握持边界说起，整个壳体采用长条形圆弧收窄的造型，最宽处位于按键排布的核心区域，宽度控制在48mm左右，握持端做了15度的圆弧下沉，厚度从按键区的22mm逐步收窄到尾端的16mm，成年人单手握持时中指、无名指刚好能卡在壳体两侧的微凸棱上，不需要刻意调整手势就能让拇指覆盖所有常用按键区域，不会出现操作时打滑脱手的问题。按键布局上做了明确的功能分区，最上方靠近红外发射端的位置，排布了红、绿、黄、

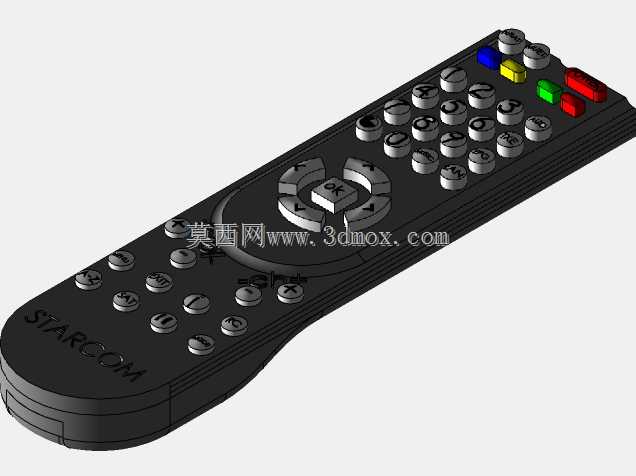

　　蓝四颗彩色自定义快捷键，对应设备常用的功能切换、信号源选择等高频操作，往下是0-9的数字按键区，每颗按键的凸起高度做了1.2mm的差异化设计，数字键表面做了内凹的弧面，贴合指腹按压的触感，相邻按键之间留了2mm的间隙，避免盲操作时出现误触。中间区域是方向导航键组，围绕中心OK键做了四向方向按键，导航键的凸起高度比数字键高0.5mm，方便用户在不看遥控器的情况下靠触感快速定位导航区域，导航键下方是功能辅助按键区，排布了音量调节、频道切换、菜单返回等常用操作键，所有按键的按压行程都按1.0mm的硅胶按键通用参数做了结构预留，壳体内部对应每个按键的位置都做了定位柱，避免装配时硅胶按键偏移导致的卡键问题。壳体结构采用上下壳扣合的设计，

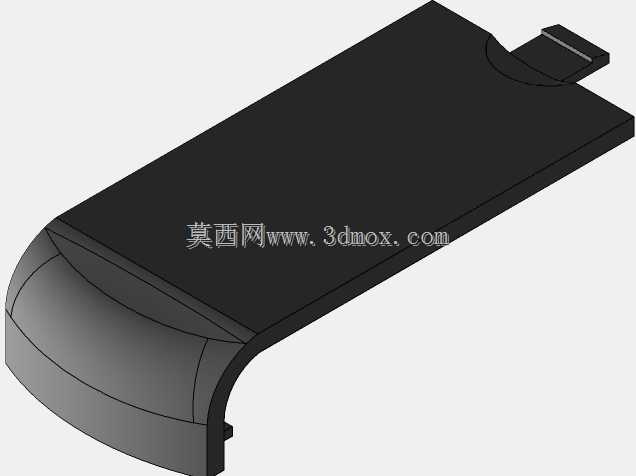

　　上下壳的分型面选在壳体侧面的中线位置，扣合位做了均匀分布的卡扣，卡扣的卡合量控制在0.8mm，既保证装配后壳体不会出现缝隙不均的问题，也方便后期维修拆解时不会轻易拆断卡扣。壳体内部预留了两节7号电池的安装仓，电池仓的位置刚好位于握持时手掌的重心区域，装上电池后整个遥控器的重心落在手掌中心位置，长时间握持不会出现头重脚轻的疲劳感，电池仓盖做了滑扣式结构，滑扣的行程设计为8mm，开合时不需要额外借助工具，靠指甲就能抠开仓盖更换电池，仓盖和壳体之间做了0.2mm的间隙配合，避免长期使用后出现仓盖松动晃荡的异响。红外发射头的安装位置位于遥控器最前端的中心位置，发射窗前做了透明PC件的安装槽，发射头的安装角度和壳体上表面呈12度仰角，

　　用户正常握持遥控器对准设备时，红外信号的发射范围刚好覆盖设备接收端的常规安装高度，不需要刻意抬手调整角度就能保证信号传输稳定。整个壳体的外表面做了细晒纹的结构预留，没有做高亮镜面设计，避免日常使用时残留指纹和划痕，边角位置全部做了R2以上的圆角过渡，没有尖锐的棱角，掉落在硬质地面时能通过圆弧面分散冲击力，降低壳体开裂的概率。从建模细节来看，所有的筋位厚度都控制在1.2mm，和壳体主壁厚保持一致，避免注塑生产时出现缩痕，按键区对应的内部筋位做了网格状加强，既提升了壳体的整体强度，也不会因为筋位过多导致壳体出现缩水变形。这款模型的结构完全可以直接对接注塑开模流程，所有的拔模斜度都按1度做了预留，不需要做额外的结构调整就能用于实际生产，不管是做通用型影音设备遥控器的配套开发，还是做智能家居控制终端的结构参考，都能直接复用核心的布局逻辑和结构参数，避开很多手持遥控设备常见的握持不适、按键误触、装配缝隙过大等设计问题。
