曲柄滑块式直线往复移动执行机构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:644453
  • 曲柄滑块式直线往复移动执行机构

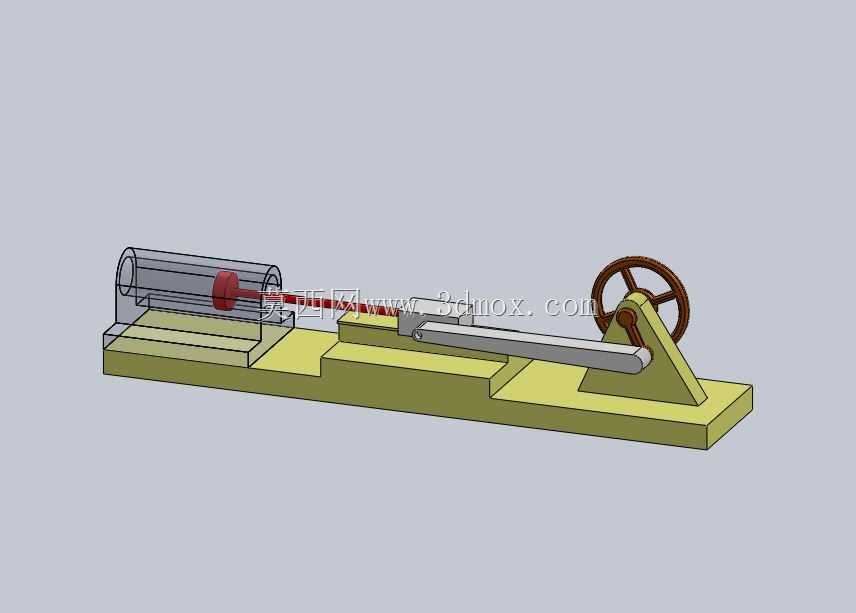

  这套曲柄滑块式直线往复移动执行机构,是机械传动领域里将旋转运动转化为直线往复运动的典型结构,在轻工包装、纺织机械、小型冲压送料、实验台动力输出等场景中有着广泛的应用。从结构布局来看,整套机构采用卧式安装形式,底座为阶梯式一体化支撑结构,不同高度的安装基面分别对应缸筒支撑位、滑块导向位、曲柄转轴支撑位,各基面的平行度、同轴度公差在建模时已按照常规传动件安装要求做了约束,避免后续装配出现运动卡滞。

  动力输入端为带手动操作轮的曲柄转轴,手轮采用轮辐式结构,方便调试阶段手动盘车验证运动行程,曲柄与转轴之间通过键连接传递扭矩,曲柄销与连杆大头采用间隙配合,满足转动副的相对运动需求。连杆部分采用等截面直杆结构,杆身长度根据预设的滑块行程做了匹配设计,连杆小头与移动滑块通过圆柱销铰接,铰接处预留了润滑脂加注的空间,可适配定期维护的润滑需求。

  滑块部分为圆柱式移动副,安装在透明防护的缸筒内部,缸筒两端设置有端盖限位,端盖上开有导向孔,对滑块伸出的活塞杆做径向支撑,避免长行程下活塞杆出现挠曲变形。滑块与缸筒内壁的配合间隙按照H8/f7的间隙配合公差设计,既保证移动顺畅无卡滞,又能控制径向窜动量在传动允许范围内。缸筒外部通过两个抱箍式支撑座固定在底座的高位基面上,支撑座与底座之间采用螺栓连接,方便后期调整缸筒的轴向位置,适配不同行程的调试需求。

  从安装边界来看,整套机构的底座底面为全平面安装基准,底面开有四个沉头安装孔,可直接通过螺栓固定在设备的安装平台上,安装孔的位置度公差满足通用设备安装的互换性要求。机构的最大外轮廓尺寸在运动全行程内无超出底座投影范围的部件,手轮旋转时的最大回转半径也做了避让设计,不会与周边安装的其他部件产生运动干涉。

  设计过程中,首先根据目标应用场景的需求确定滑块的额定行程,以此反推曲柄的偏心距,再根据曲柄偏心距、滑块运动的急回特性要求确定连杆的长度,避免传动角过小导致机构传力效率下降。各转动副、移动副的材料选型在建模时也做了对应匹配,曲柄、连杆、转轴等受力较大的部件采用45号钢调质处理,滑块、缸筒等存在相对滑动的部件采用耐磨铸铁或者表面淬火处理,手轮采用铸铁材质兼顾操作手感与结构强度,底座采用灰铸铁材料,依靠自身重量吸收机构运动时产生的振动,提升运行稳定性。

  在实际应用中,这套机构可以根据需求替换动力输入端,将手动轮替换为带轮、齿轮或者伺服电机直连,即可实现电力驱动的自动往复运动,可作为小型送料机构、物料推送机构、实验台往复加载机构的核心传动单元。机构的运动特性经过运动仿真验证,滑块在全行程内的运动速度变化平缓,无刚性冲击,启动和行程末端的加速度值控制在常规传动件可承受的范围内,不需要额外添加缓冲结构即可满足中低速工况的使用需求。各连接部位的紧固件均采用标准件,后期维护更换时可直接采购通用标准配件,降低运维成本。缸筒采用透明材质设计的版本,还可用于教学演示场景,直观展示曲柄滑块机构的运动原理,帮助初学者理解旋转运动到直线运动的转化过程。
