带限位端盖的按压复位弹簧结构

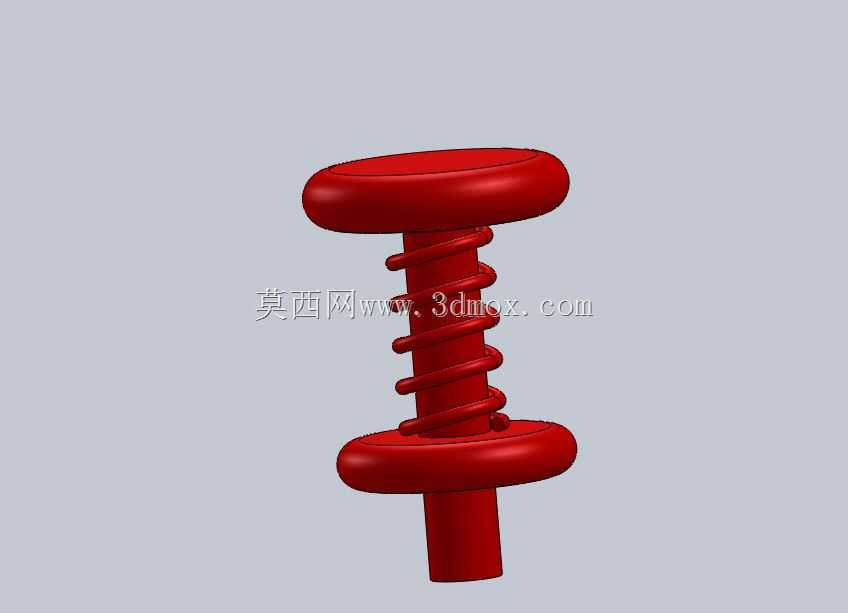

　　这类带上下限位端盖的按压弹簧结构，常出现在小型手持通讯设备、便携消费电子的按键触发模组里，也会用在小型工装夹具的快速压合定位端，承担按压后的自动复位、行程限位双重作用，和普通裸弹簧相比，两端的圆盘端盖能避免弹簧在压缩过程中出现侧向偏移，也能分散弹簧端部对接触零件的压强，防止长期按压后接触件出现压痕凹陷。从结构设计逻辑来看，中间的螺旋簧体采用等节距圆柱螺旋结构，线径选型匹配常规按压行程下的弹力需求，簧体两端分别和上下圆盘端盖做同轴固定，下端延伸出的圆柱定位柱，是用来插入安装基座的定位孔内，不需要额外做紧固件锁附，就能限制整个弹簧组件的径向窜动，上端的大直径圆盘是直接和按压触发件接触，接触面做了圆弧过渡处理，

　　避免按压时出现应力集中割伤接触的塑胶件。实际安装时，下端定位柱的直径和安装孔采用间隙配合，单边预留0.1mm左右的装配公差，方便组装时快速对位，上下端盖的直径比簧体外径大3mm左右，既可以在弹簧压缩到极限行程时起到硬限位作用，防止簧体被压并出现塑性变形，也能避免弹簧在伸缩过程中卡入周边零件的缝隙里。在消费电子的按键结构里，这类弹簧的工作行程一般控制在3-6mm区间，初始预压量设置为总行程的15%左右，保证按键在未触发状态下不会出现松垮晃动，按压过程中弹力随压缩量线性上升，给操作者清晰的按压反馈，不会出现弹力突变导致的手感生硬问题。和普通单独装配的弹簧加垫片的结构相比，这种一体化带端盖的弹簧组件，

　　组装时不需要人工分别摆放弹簧和上下垫片，能减少产线组装的零件数量，降低错装漏装的概率，同时端盖和簧体的固定连接，也避免了设备在跌落、震动过程中弹簧出现移位、弹出的问题。在小型工装的应用场景里，这类弹簧常用来做快速夹钳的压头缓冲件，上端盖接触被压紧的工件表面，大平面接触不会刮伤工件外观面，下端定位柱插入夹钳的安装孔内，更换时直接拔插就能完成替换，不需要拆解整个夹钳结构，维护效率更高。设计这类弹簧结构时，需要重点校核簧体的压缩比，保证最大压缩量不超过簧体极限压缩量的80%，避免长期循环按压后出现弹力衰减，同时上下端盖的平面度要控制在0.05mm以内，防止按压时出现偏载，导致簧体局部应力过大提前断裂，

　　下端定位柱的长度要比安装孔深度短1mm左右，避免安装时定位柱顶到孔底导致弹簧预压量出现偏差。另外，簧体和端盖的连接位置做了圆角过渡，减少应力集中点，在频繁往复伸缩的工况下，能有效提升弹簧的疲劳寿命，相比端部直接磨平的裸弹簧，这种结构的循环按压寿命能提升40%以上，适合用在需要频繁触发、对装配可靠性要求高的小型机构里。
