内螺纹变径直通塑料接头结构设计

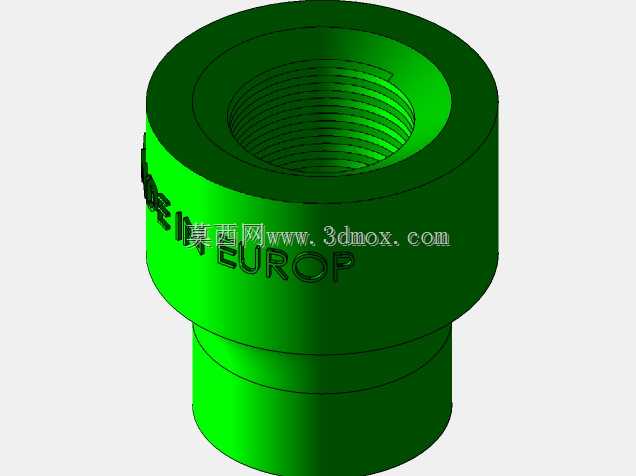

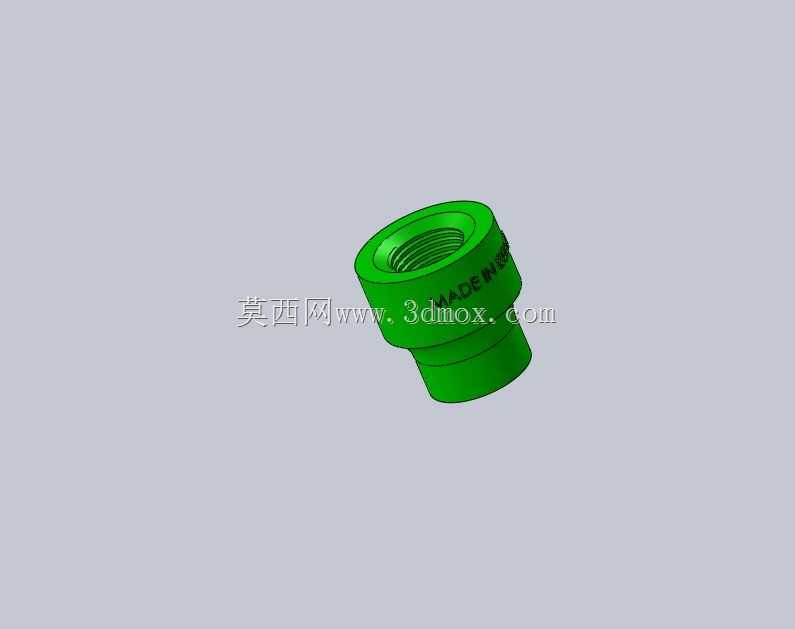

　　这款变径内螺纹直通接头，是流体输送管路系统里常用的过渡连接件，日常在民用给排水、小型气动回路、低压灌溉管路、家用净水设备的管路搭建场景中都能见到这类零件的身影，主要承担不同通径管路之间的对接转换功能，让两段管径存在差异、端部连接形式匹配的管路可以形成稳定的连通通路，避免管路变径位置出现渗漏、通流截面突变带来的流阻异常升高问题。从结构设计逻辑来看，零件整体采用两段式同轴阶梯轴外形，大端内部加工标准内螺纹，用于和大管径端的外螺纹管路部件旋合连接，小端为外插式结构，可适配小规格的软管或者对应外螺纹规格的硬管对接，两段衔接位置做了平滑的圆弧过渡处理，既能够降低注塑成型过程中拐角位置的应力集中风险，

　　避免零件在受内压或者装配拧紧力的时候出现开裂问题，也能让内部流道的截面变化更平缓，减少流体经过变径位置时的涡流损耗，降低管路运行过程中的振动和噪音。零件外壁做了均匀的壁厚设计，整体壁厚控制在适配常用注塑工艺的区间，大端外壁预留了滚花或者平面卡位的结构空间，方便现场装配的时候用手或者普通扳手施加拧紧力矩，不需要额外设计复杂的工装就能完成装配作业，适合民用场景下的快速安装需求。从安装边界来看，这类接头的同轴度公差控制在普通管路连接件的常规精度区间，安装时不需要额外预留过大的操作空间，大端的外圆尺寸和小端的长度尺寸都做了紧凑化设计，在狭窄的管路排布空间里也能顺利完成对接，内部螺纹的有效旋合长度满足低压工况下的密封和连接强度要求，

　　不需要额外增加过长的螺纹段来浪费材料和安装空间。设计过程中需要重点关注几个核心要点：首先是内螺纹的脱模结构设计，因为是塑料注塑件，内螺纹部分需要考虑旋转脱模或者镶件脱模的工艺可行性，螺纹的牙型选择要兼顾密封性能和成型难度，日常低压输水场景下选用普通圆柱管螺纹即可，不需要过高的精度等级就能满足使用需求；其次是壁厚的均匀性控制，两段阶梯位置的壁厚差不能过大，否则注塑冷却过程中会出现明显的缩痕，影响零件的外观和尺寸精度，严重的话还会导致内部出现气孔，降低零件的耐压能力；另外，零件端部的倒角设计也不能忽略，大端内螺纹的入口处要做引导倒角，方便对接的外螺纹件顺利旋入，避免安装时出现错牙、刮伤螺纹牙型的问题，小端的外插部分也要做端部倒角，

　　方便插入软管内部，减少装配时的插入阻力，同时也能避免锋利的端部割伤软管内壁，造成长期使用过程中的软管开裂渗漏问题。在实际选型应用的时候，这类塑料接头的通流能力要匹配对应管路的设计流量，不能因为变径位置的通流截面缩小过多影响整个管路的输送效率，材质选择上根据输送介质的不同可以调整，输送常温水的场景选用常规PP材质即可，有一定耐化学腐蚀需求的场景可以更换为PVC或者PVDF材质，对应的壁厚也要根据材质的强度特性做微调，保证在额定工作压力下不会出现胀裂、螺纹脱扣的问题。这类零件虽然结构简单，但是在管路系统里的作用不可替代，设计时如果忽略了细节的工艺性和装配便利性，很容易在实际使用中出现渗漏、装配困难、使用寿命短的问题，建模过程中要把装配倒角、工艺圆角、螺纹收尾的位置都准确还原，不能只做简化的外形示意，否则后续开模或者装配验证的时候会出现很多意料之外的问题。
