雷尼绍OMP40-2机床测头结构设计

　　在数控加工车间的实际生产流程里，机床测头是打通加工与检测环节的核心功能部件，这款雷尼绍OMP40-2光学触发测头，主要适配立式加工中心、卧式镗铣床等常规数控设备，用来解决加工过程中工件坐标系自动找正、加工尺寸在机检测、工装夹具定位偏差补偿这类一线加工里的常见痛点。很多一线操机人员都有体会，传统手工分中找正不仅耗费大量辅助工时，不同操作人员的操作习惯差异还会带来0.02到0.05毫米不等的定位误差，批量加工时很容易出现首件尺寸超差的问题，这类测头的普及应用，本质上是把离线三坐标的部分检测功能直接集成到加工机床上，让工件在一次装夹状态下就能完成定位、加工、尺寸复核的全流程，大幅减少工件反复拆装搬运的辅助时间，也能避免二次装夹带来的位置度误差。

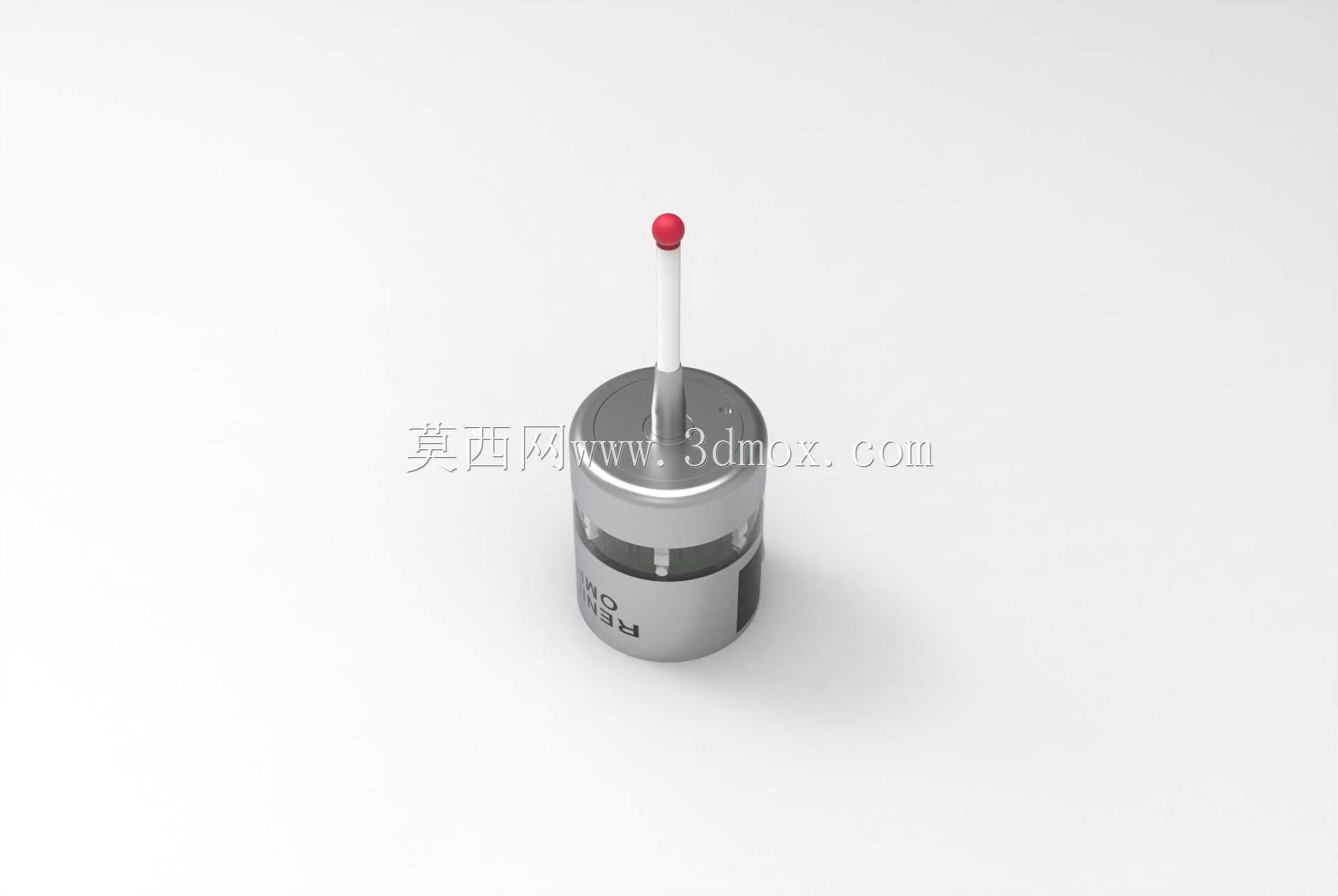

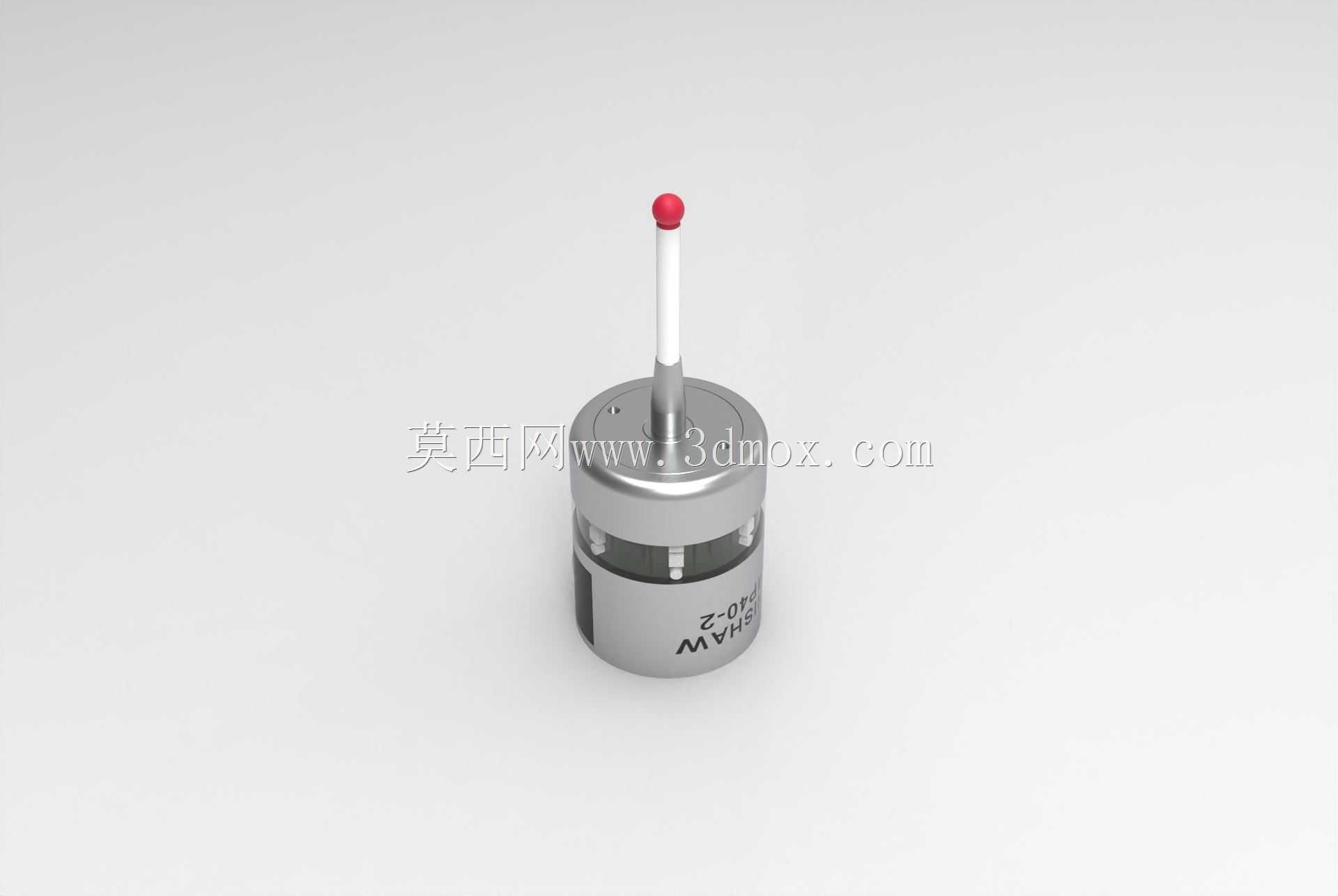

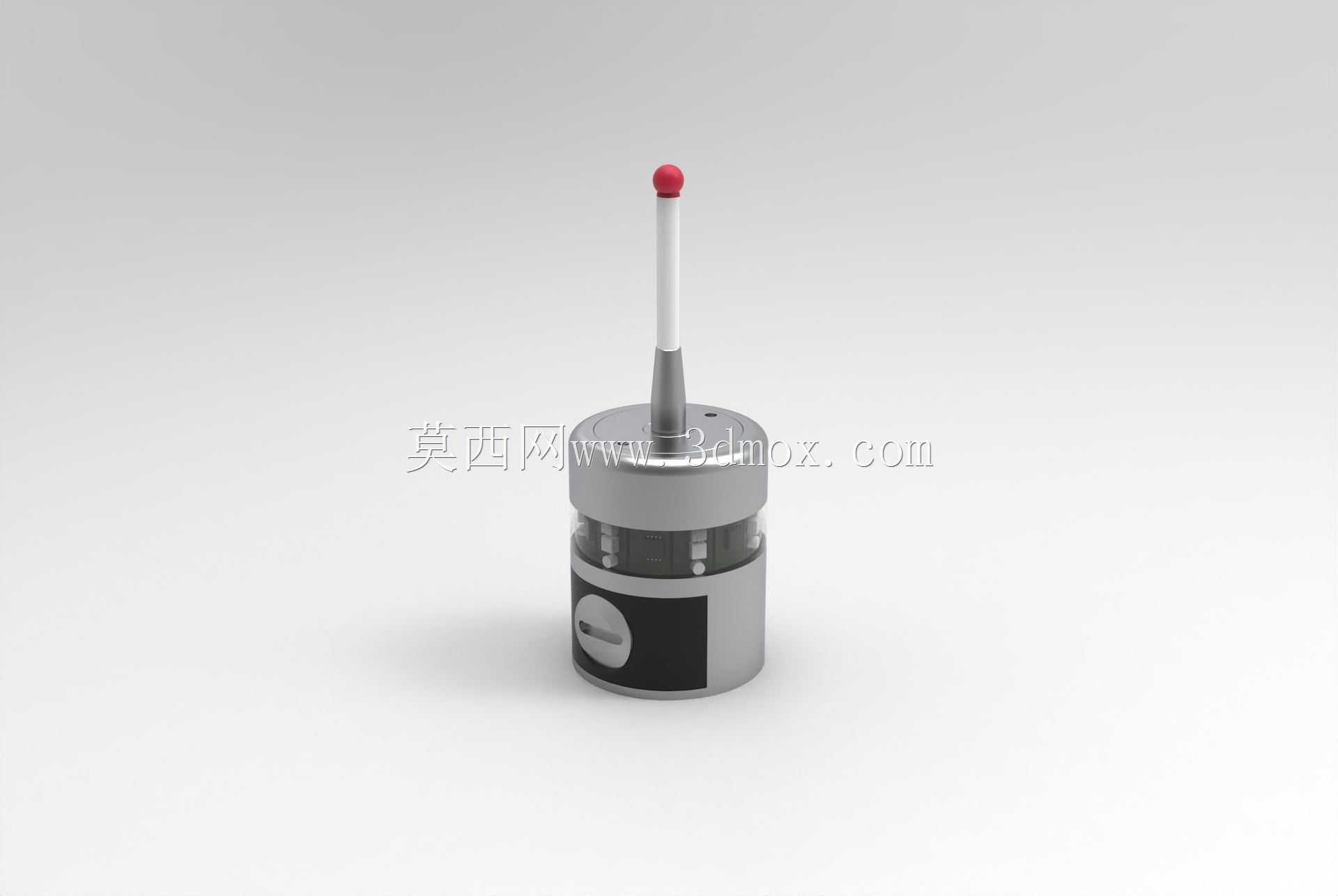

　　从结构设计逻辑来看，这款测头整体采用圆柱形主体布局，底部是标准的安装连接接口，能够直接和机床主轴的刀柄配合锁紧，和常规刀具的装夹逻辑完全一致，不需要对机床主轴结构做额外改造，设备换刀时可以像普通刀具一样存放进刀库，通过自动换刀程序完成测头的调用，适配绝大多数数控设备的自动加工流程。测头主体内部集成了光学信号传输模块、触发感应机构与电池供电单元，不需要在机床侧布置复杂的信号线缆，避免了加工过程中切削液、切屑缠绕线缆的故障风险，光学信号的传输抗干扰能力较强，能够应对车间内复杂的电磁环境，保证触发信号传输的稳定性。

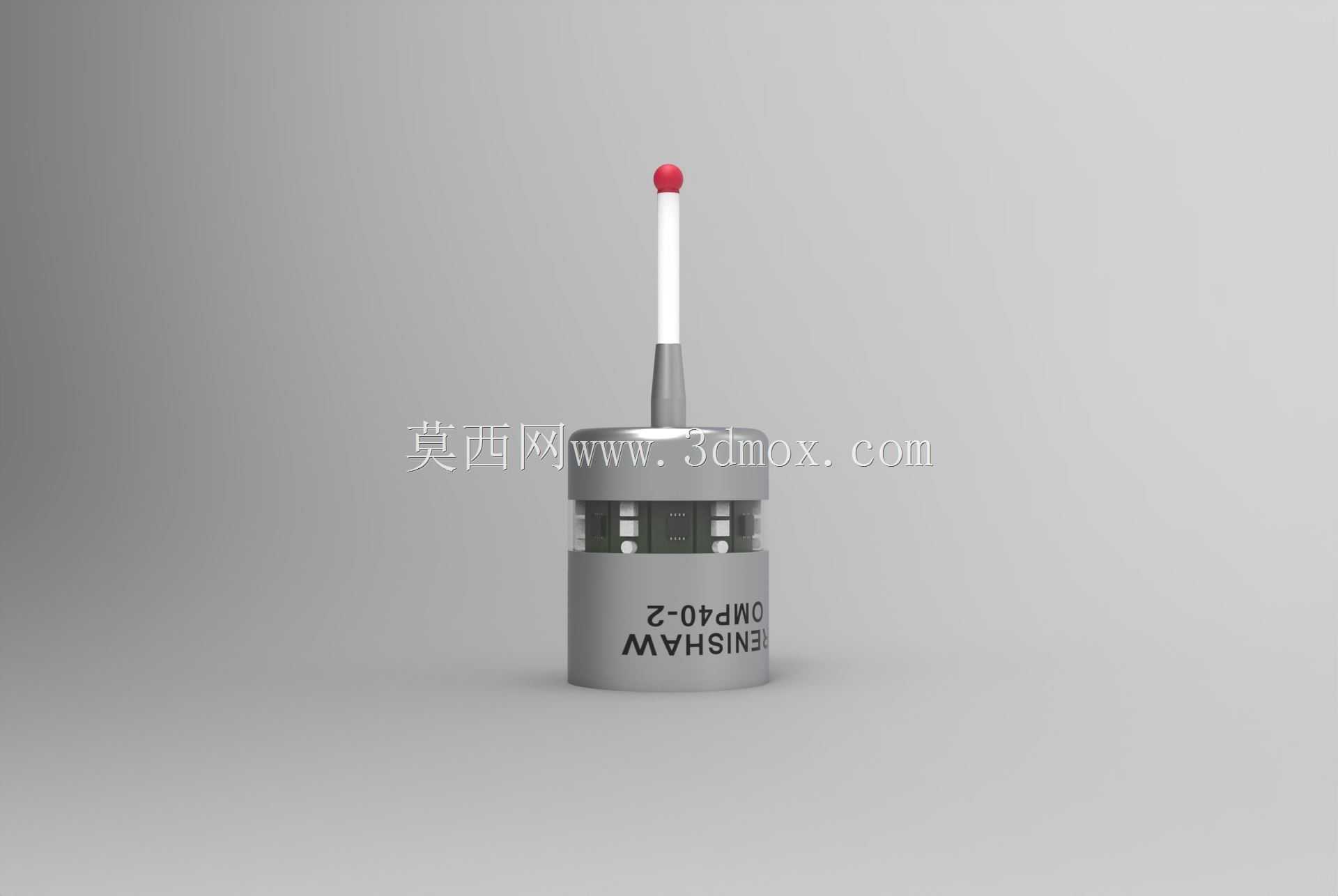

　　测头的触发端采用三段式杆状结构，最下端和主体连接的是刚性金属过渡段，中间是绝缘防护杆体，最顶端是红宝石材质的测量球头。选用红宝石作为测头接触端，是因为红宝石材质硬度高、耐磨性极强，长期和工件表面接触也不会出现明显磨损，能长期保持测量球头的圆度精度，同时红宝石表面摩擦系数低，接触工件表面时不会因为粘滞效应带来额外的触发误差。测头内部的触发机构采用多向均匀受力的机械结构，不管测头从X、Y、Z哪个轴向接触工件表面，只要接触力达到预设的触发阈值，就会瞬间发出触发信号，传输给数控系统完成坐标点的采集，各个方向的触发预行程偏差控制在极小范围内，保证不同测量方向的精度一致性。

　　从安装边界与尺寸适配角度来说，这款测头的主体直径控制在常规数控刀柄的兼容尺寸范围内，装夹到BT40、BT50等常见规格的刀柄上之后，整体伸出长度不会和机床的加工舱室、夹具、工件发生干涉，在中小型加工中心上也能顺利完成自动换刀动作。测头的工作触发力经过精准调校，既不会因为触发力过小导致机床移动过程中的振动引发误触发，也不会因为触发力过大划伤软质工件表面，或是导致测杆发生弯曲变形影响测量精度。在实际加工场景中，这类测头可以完成工件毛坯余量自动分配、复杂曲面工件的坐标系找正、加工过程中的关键尺寸在机测量，比如模具型腔加工后的深度检测、孔系加工后的位置度与孔径检测，检测数据可以直接反馈给数控系统，自动补偿刀具磨损带来的尺寸偏差，不需要操作人员停机手工测量后再修改刀补参数，能大幅提升批量加工的尺寸一致性。

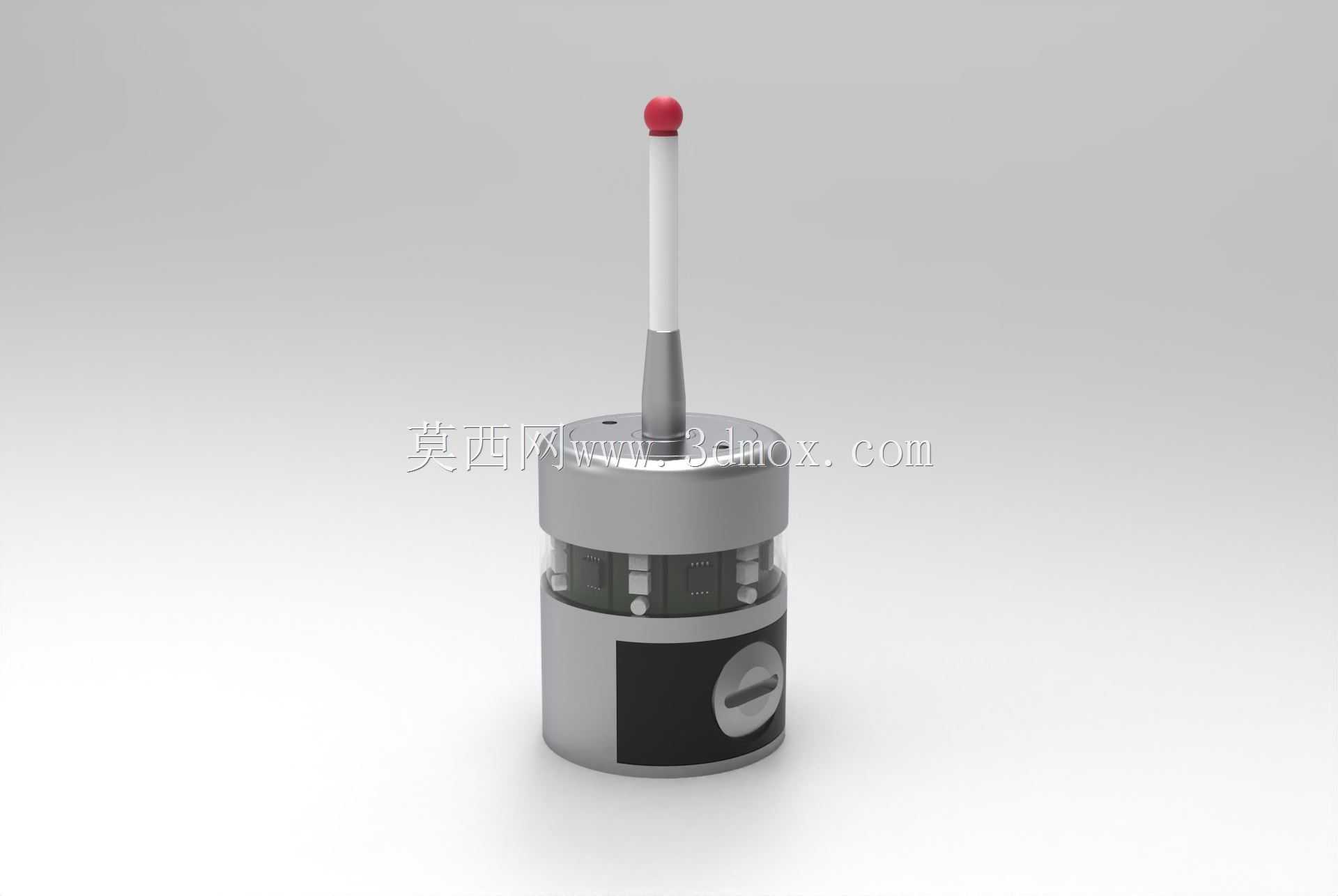

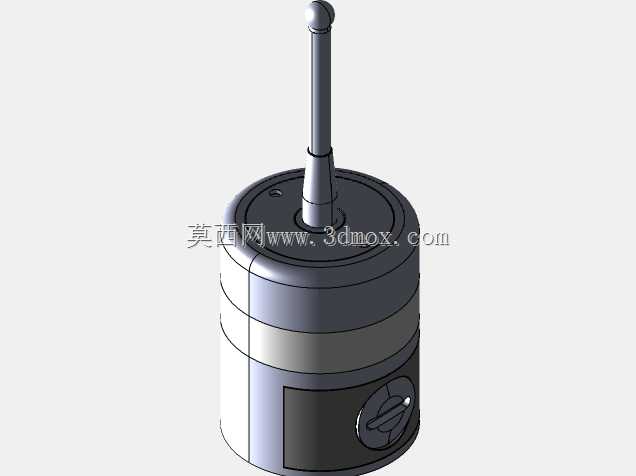

　　建模过程中需要重点还原几个核心结构的配合关系：一是测头主体和测杆的连接定位结构，要保证测杆和主体的同轴度精度，这直接影响测量时的半径补偿准确性；二是主体侧面的开关与状态指示结构，要还原实际产品的操作逻辑；三是红宝石测球和测杆的连接过渡，要符合实际产品的尺寸比例，避免出现测球直径和测杆直径比例失调的问题。整个模型的结构拆分要符合实际产品的装配逻辑，各个部件的配合间隙要符合精密测量部件的设计要求，不能出现结构干涉，同时要还原产品表面的材质区分，比如主体的金属磨砂质感、黑色功能区域的哑光质感、红宝石测球的半透明质感，让模型能够直观呈现产品的实际外观与结构布局，方便结构设计人员参考测头的安装尺寸，完成机床加工方案的适配设计，也能帮助刚接触在机检测的技术人员理解这类测头的基本结构组成。
