90度直角铣削角头加工组件结构

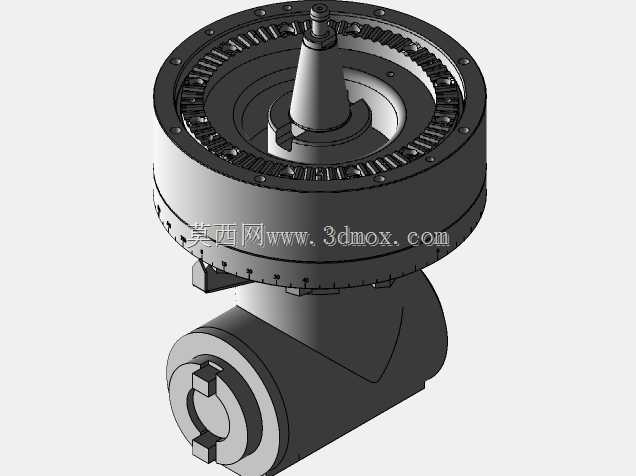

　　在重型龙门铣、卧式镗铣加工中心的日常加工场景里，遇到大型箱体件侧面、深腔内壁、大型结构件垂直面的铣削、钻孔、攻丝工序时，传统主轴直连刀具的加工方式往往受限于工件装夹姿态、机床主轴行程，无法一次装夹完成多面加工，反复翻转工件不仅会拉长辅助工时，二次装夹带来的定位误差还会直接影响形位公差精度，90度角铣头正是为解决这类加工痛点设计的机床功能附件。这款直角铣头采用锥柄主轴输入结构，输入端锥度适配主流加工中心的主轴锥孔规格，安装时可直接通过机床主轴拉钉机构锁紧，无需额外改造机床主轴结构，安装定位面与机床端面的贴合精度控制在微米级，保证动力输入的同轴度，避免高速运转时出现偏摆震颤。从结构布局来看，动力从上端锥柄输入后，

　　通过内部螺旋伞齿轮组完成90度转向传动，齿轮副采用硬齿面磨齿工艺，齿面接触精度经过配研调整，传动间隙控制在极小范围内，既保证大扭矩输出的稳定性，也能在高速铣削时减少反向间隙带来的接刀痕问题。输出端采用标准刀柄接口，可适配常见的铣刀杆、钻头、丝锥夹头，无需定制专用刀具，降低车间刀具库存成本。壳体部分采用高强度合金铸钢材质，经过时效处理消除内应力，避免长期使用后壳体变形影响传动精度，壳体外侧设置有角度刻度环，可根据加工需求调整输出轴的周向角度，满足不同角度的斜面、斜孔加工需求，刻度环旁配有锁紧机构，角度调整到位后可快速锁死，防止加工过程中出现角度偏移。安装边界方面，这款角头的径向回转直径经过紧凑化设计，在保证内部齿轮、

　　轴承安装空间的前提下尽可能缩小外径，可深入工件较窄的腔体内完成加工，输出端端面到回转中心的距离经过优化，在加工工件内侧立面时，不会与工件外壁发生干涉，适配大部分重型结构件、机床床身、大型箱体的内腔加工工况。在实际加工应用中，这款90度铣头可承担平面铣削、侧面钻孔、内孔键槽铣削、法兰面螺栓孔攻丝等多种工序，搭配龙门铣床使用时，可一次装夹完成工件五个面的加工内容，省去大型工件翻转吊装的辅助时间，尤其适合风电壳体、工程机械结构件、机床床身这类重型零件的加工场景。设计过程中，内部轴承采用配对安装的角接触球轴承搭配推力轴承的组合结构，可同时承受径向铣削力与轴向进给力，轴承润滑采用长效脂润滑结构，密封件采用多层双唇密封圈，

　　可有效阻挡加工过程中的切削液、金属切屑进入壳体内部，延长维护周期。输出端的刀柄锁紧机构采用与机床主轴一致的拉钉锁紧结构，换刀时可配合机床自动换刀机构完成角头的自动抓取与安装，无需人工手动锁紧，适配自动化加工生产线的无人化加工需求。壳体上还设置有定位键槽，安装时机床端面的定位键可嵌入键槽内，承担大切削量加工时的扭矩反作用力，避免锥柄单独受力出现磨损，延长主轴与角头连接部位的使用寿命。在进行深腔加工时，角头的细长输出段可深入腔体内部，输出端的内冷通道可将切削液直接输送到切削刃位置，及时带走切削热量并冲排切屑，避免积屑瘤的产生，提升加工表面质量与刀具寿命。针对不同的加工工况，这款角头的传动比经过优化，既可以满足低转速大扭矩的粗铣加工需求，也能适配高转速的精铣、钻孔加工，覆盖车间大部分常规铣削加工的参数范围。
