普通卧式车床配套尾座结构三维建模

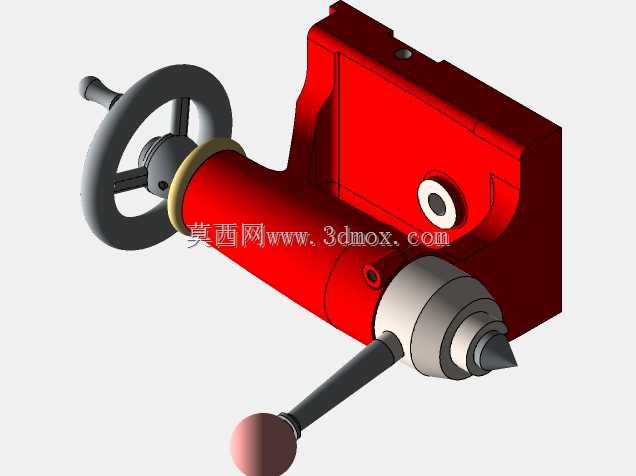

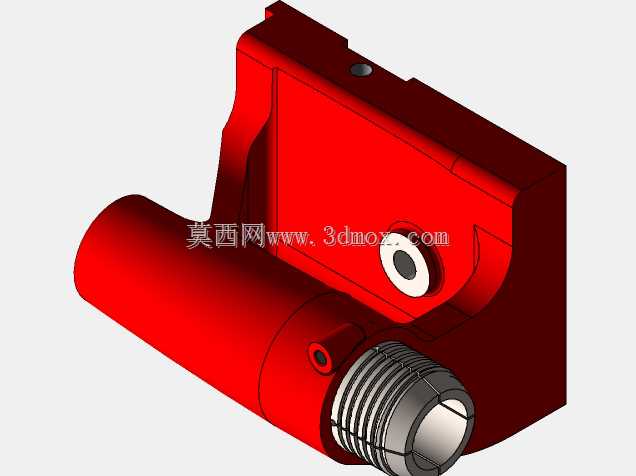

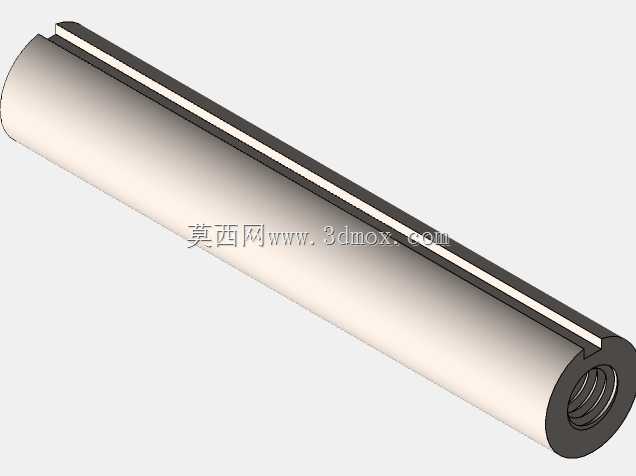

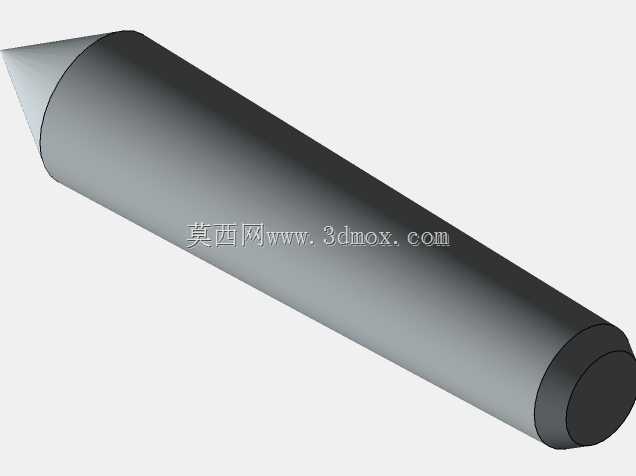

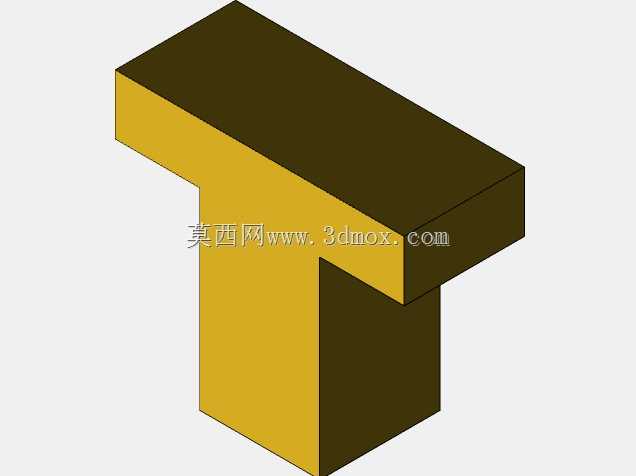

　　在普通卧式车床的加工场景里，尾座是和主轴箱配套完成轴类、套类零件装夹定位的核心功能部件，日常承担长轴类工件的端面顶持、钻孔铰孔等孔加工刀具的装夹导向两类核心作业，直接决定长径比超过5的轴类零件加工时的装夹刚性，避免工件高速旋转时出现甩动、让刀、振纹等加工缺陷。这套尾座的整体结构完全适配常规卧式车床的床身导轨安装基准，底座部分采用和床身导轨型面匹配的凹形导向结构，安装时可沿床身导轨轴向滑动，根据待加工工件的总长调整安装位置，位置确定后通过底座下方的锁紧压板结构完成固定，避免加工过程中尾座出现轴向窜动。尾座的核心功能部件是内置的套筒组件，套筒前端采用标准莫氏锥孔设计，可适配安装固定顶尖、回转顶尖、钻头、铰刀、丝锥等不同工装，

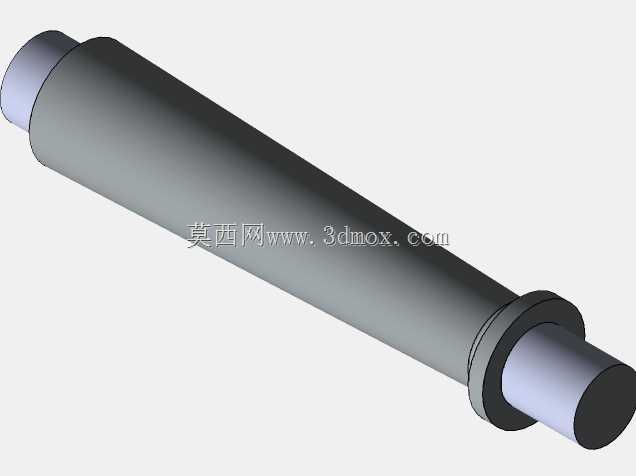

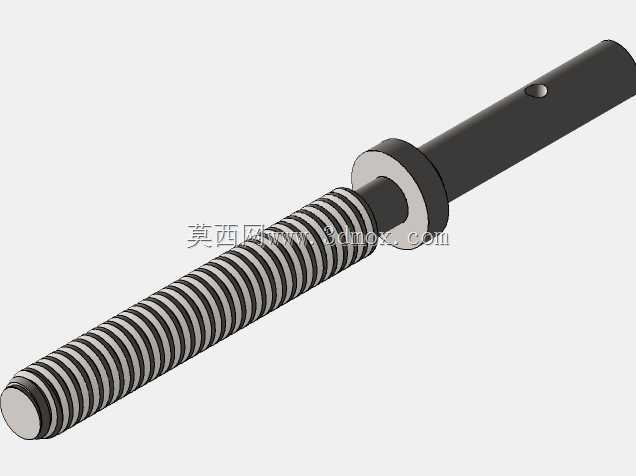

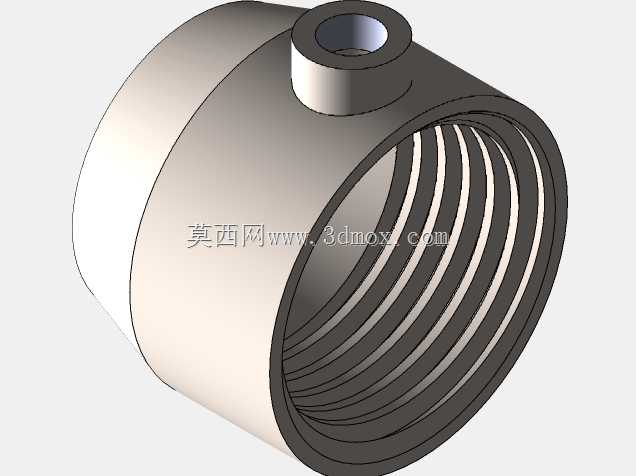

　　套筒外圆和尾座主体的内孔采用高精度间隙配合，保证套筒轴向进给时的同轴度，避免顶持工件时出现顶尖偏移导致的工件同轴度超差。套筒的轴向进给通过侧置的手轮机构实现，手轮通过内部的丝杠螺母副和套筒连接，转动手轮时可带动套筒实现平稳的轴向进退，进给行程覆盖常规轴类零件的顶持余量调整以及孔加工的进给深度需求，手轮旁配套设置套筒锁紧手柄，当套筒调整到目标位置后，扳动锁紧手柄即可通过内部的夹紧块抱紧套筒外圆，固定套筒的轴向位置，承受加工过程中的轴向切削力，避免套筒受力后退。尾座主体和底座之间设置有横向微调结构，在加工锥度零件时，可通过调整螺栓带动尾座主体相对底座产生横向偏移，偏移量可通过侧置的刻度标识直观读取，满足小锥度长轴类零件的车削加工需求。

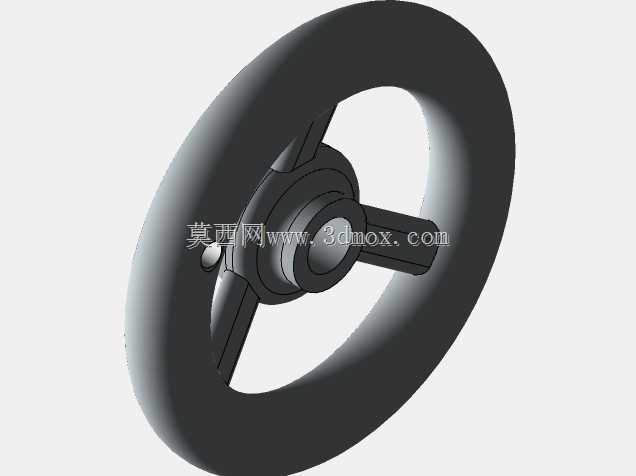

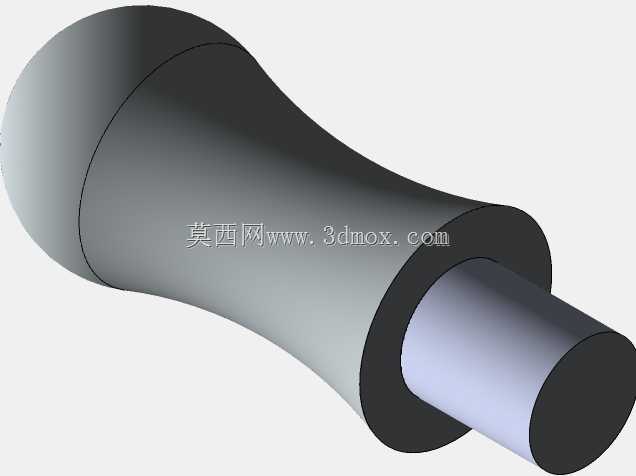

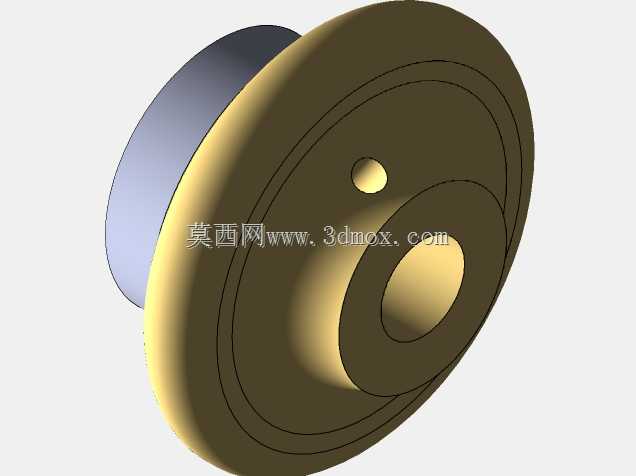

　　尾座的手轮采用辐条式结构，外圈设置防滑握持结构，操作时可单手快速转动实现套筒的大距离进退，微调进给时可通过手轮的圆周刻度控制进给量，保证孔加工时的进给精度。套筒前端的锥孔和外圆的同轴度、套筒和尾座主体内孔的配合间隙、丝杠螺母副的传动间隙，是这套尾座结构设计时重点控制的精度指标，建模过程中对各配合面的公差配合关系做了对应还原，锁紧机构的夹紧力传递路径也按照实际结构做了完整复刻，可直接用于机床维修测绘、教学演示、结构改进设计的参考。从安装边界来看，尾座底座的导轨安装槽宽度、导轨面的高度尺寸、套筒中心到底座安装面的中心高，均和对应规格的卧式车床参数匹配，安装时无需额外改装即可直接适配同型号车床的床身，套筒的最大伸出量、尾座整体的横向调整行程，均覆盖常规加工场景的使用需求，日常使用中可根据加工场景更换不同的顶尖或者孔加工刀具，完成不同类型的加工工序。
