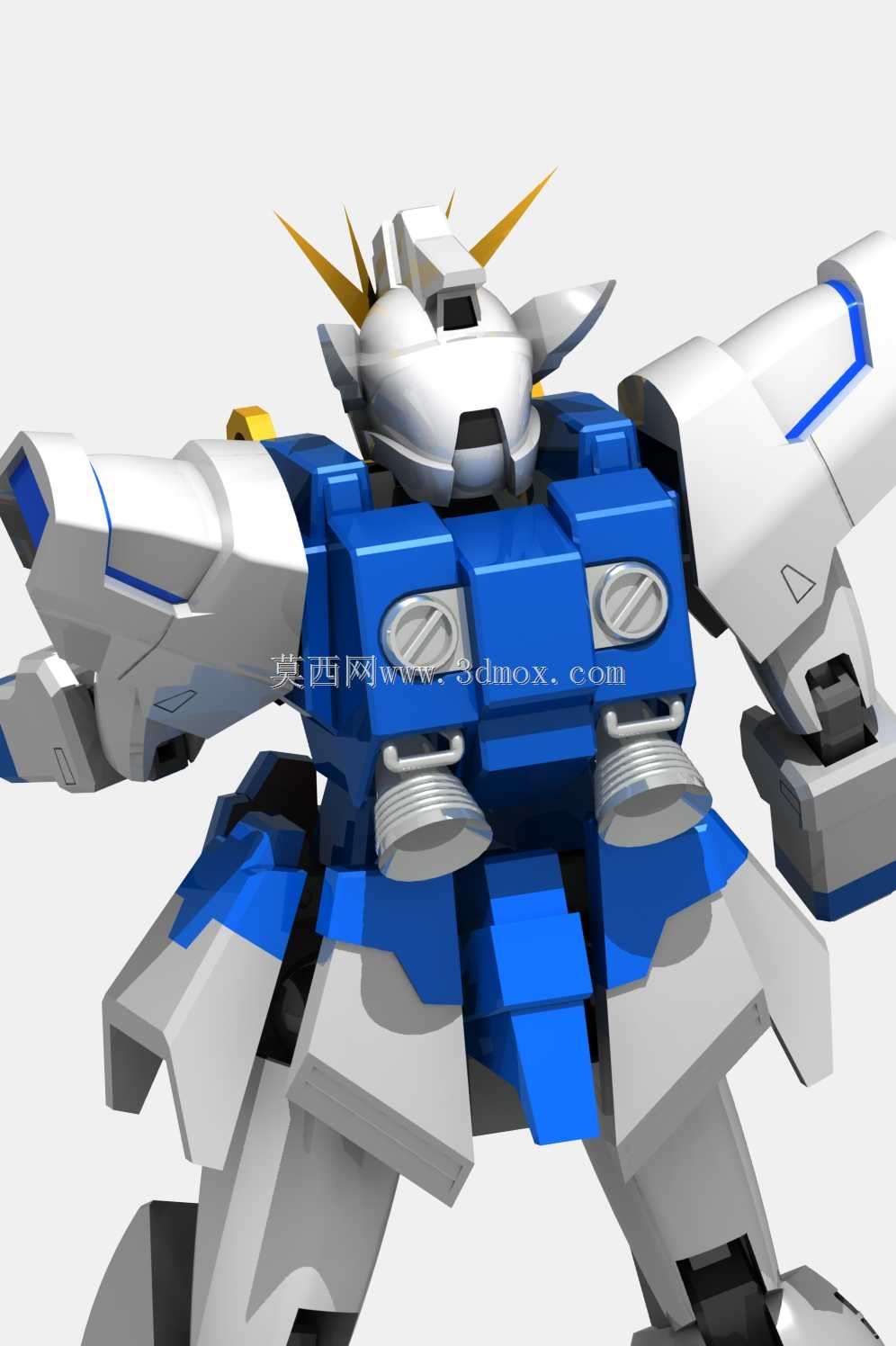

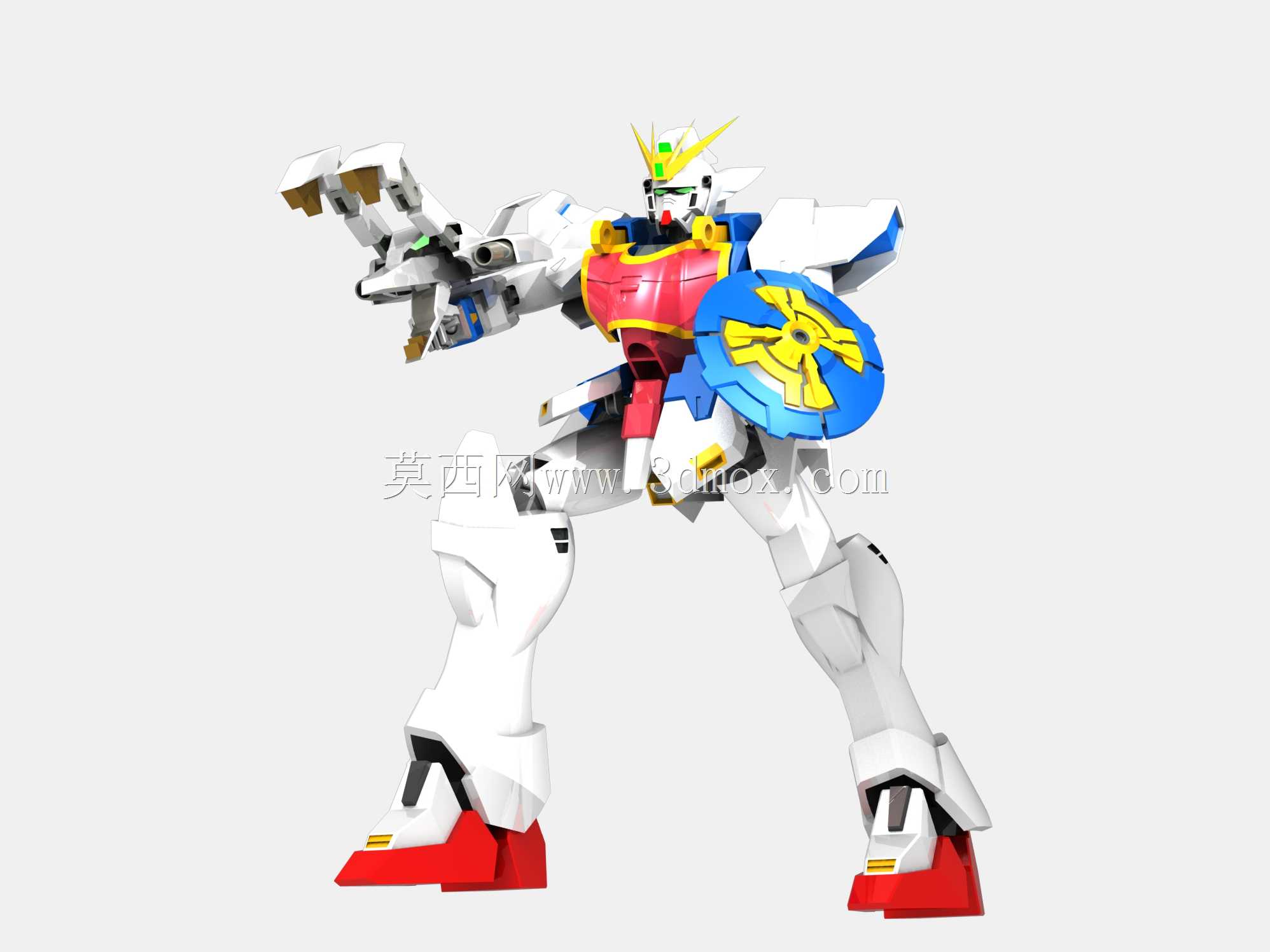

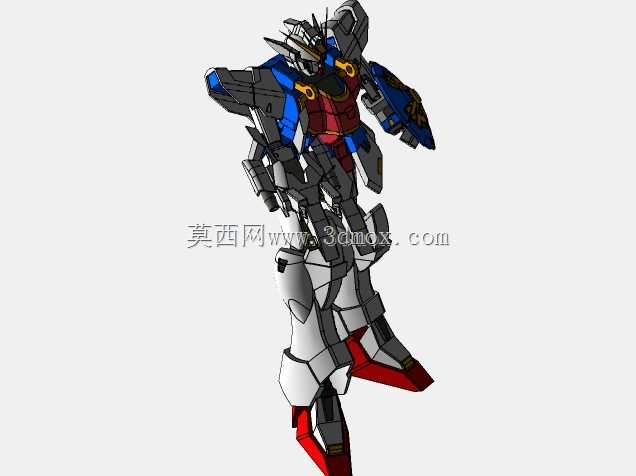

神龙高达EW机甲结构三维建模作品

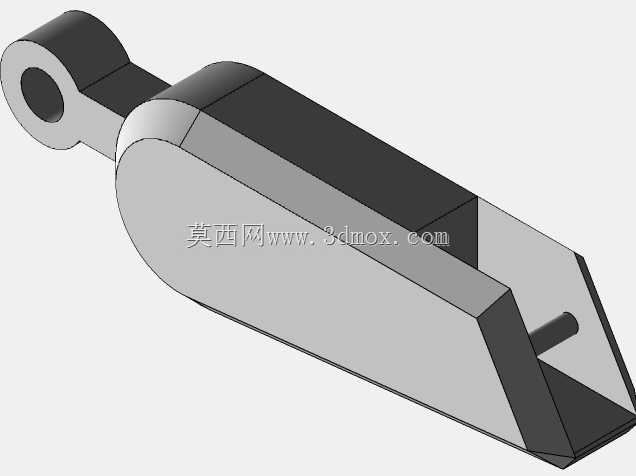

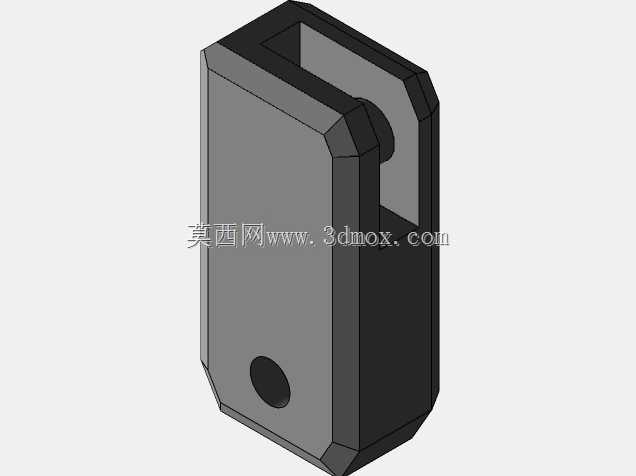

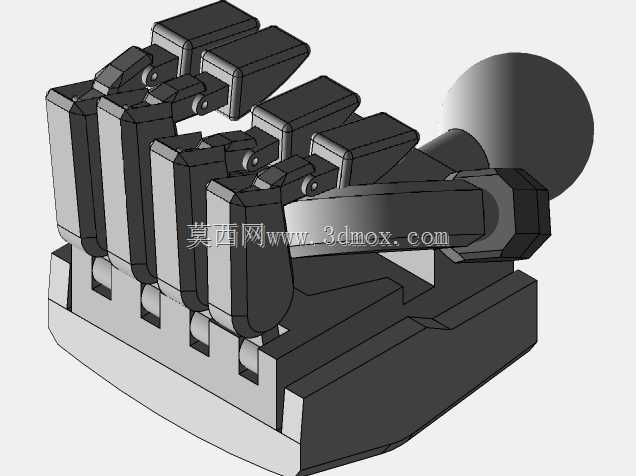

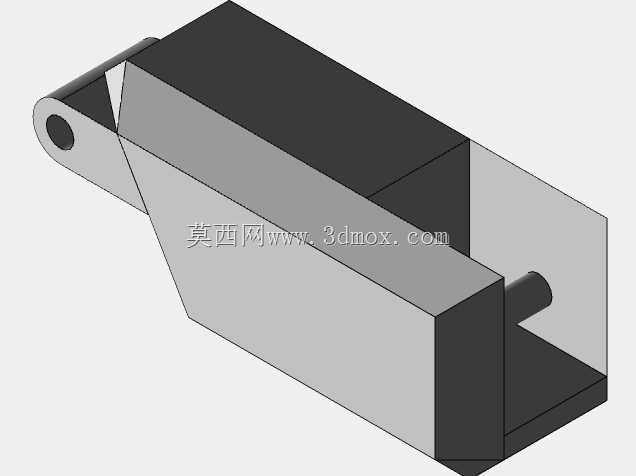

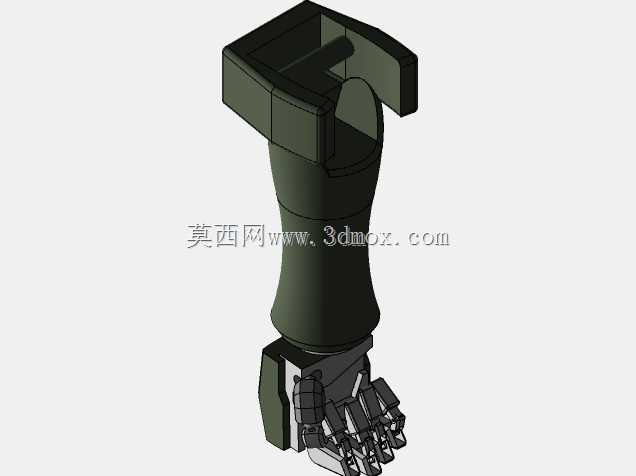

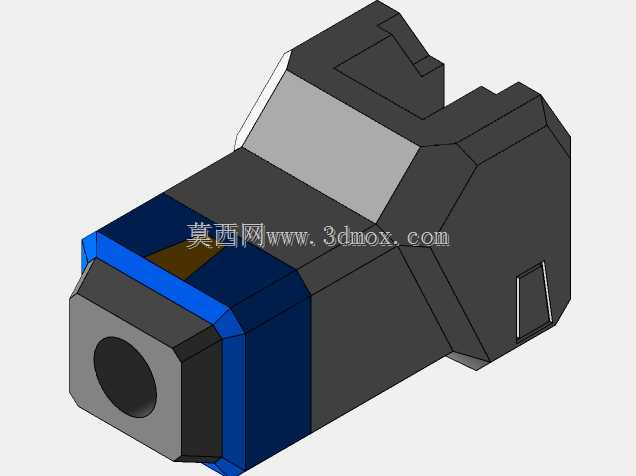

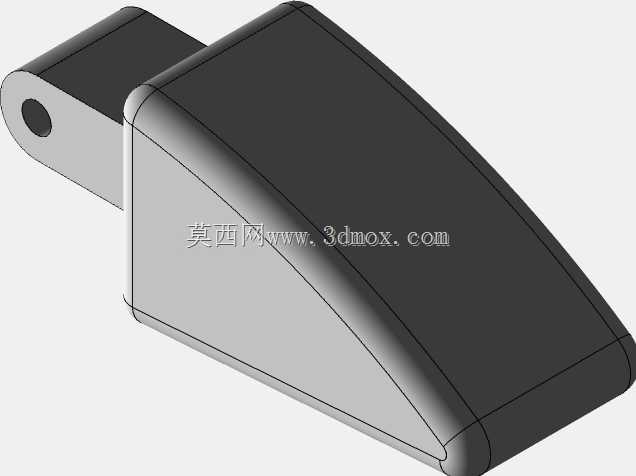

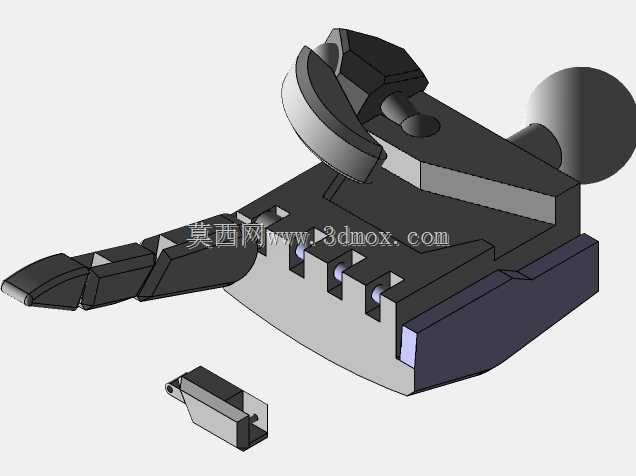

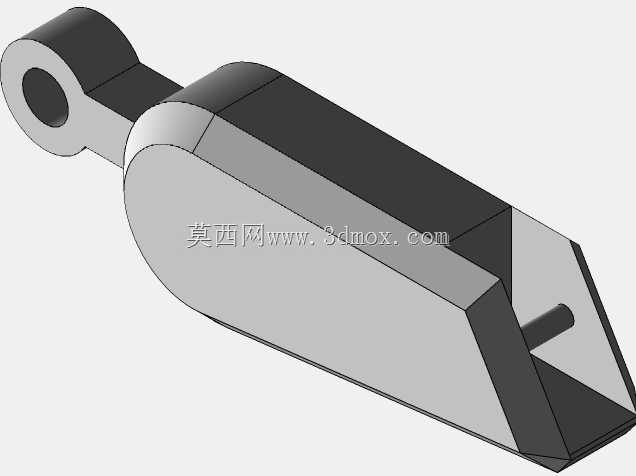

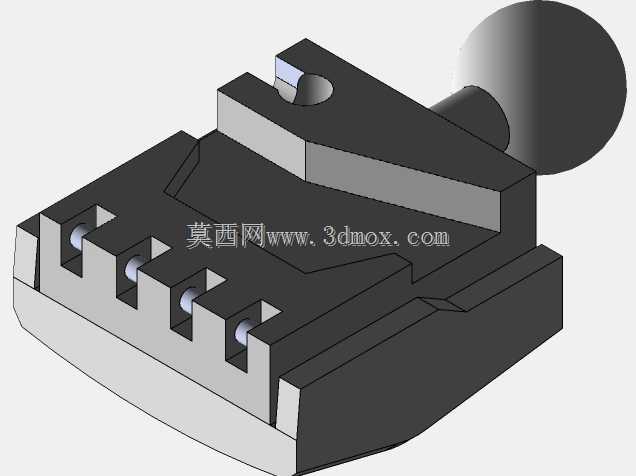

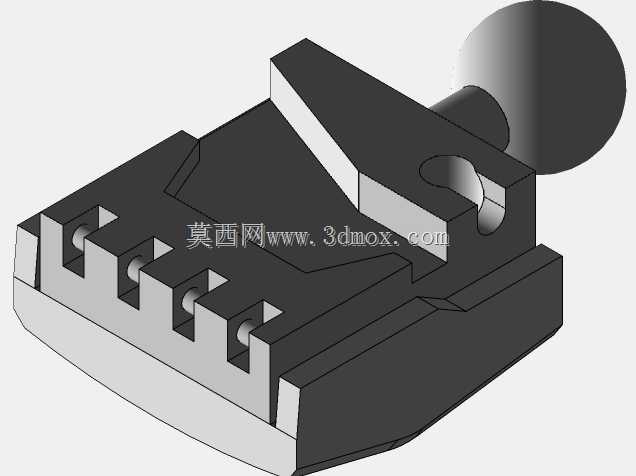

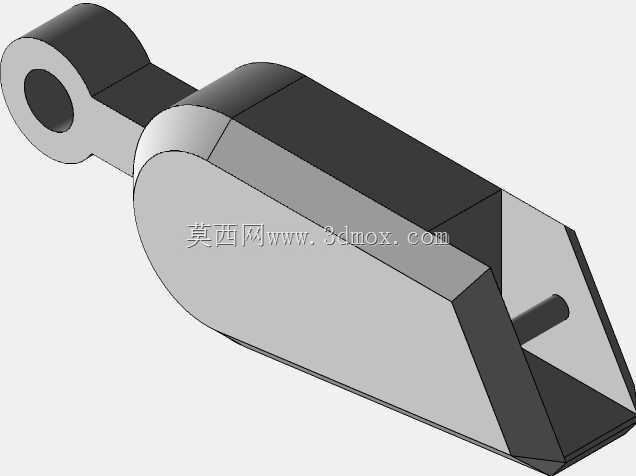

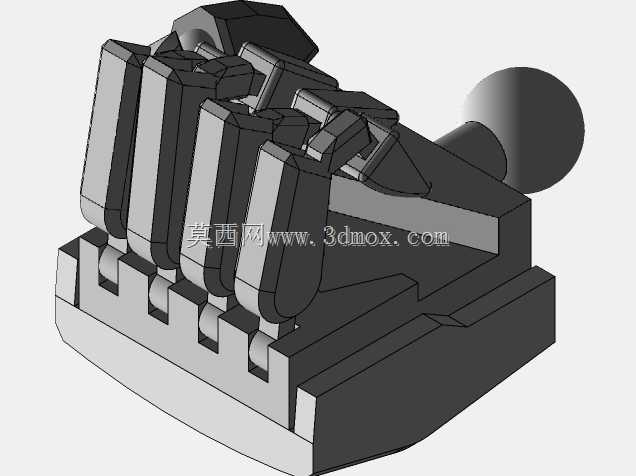

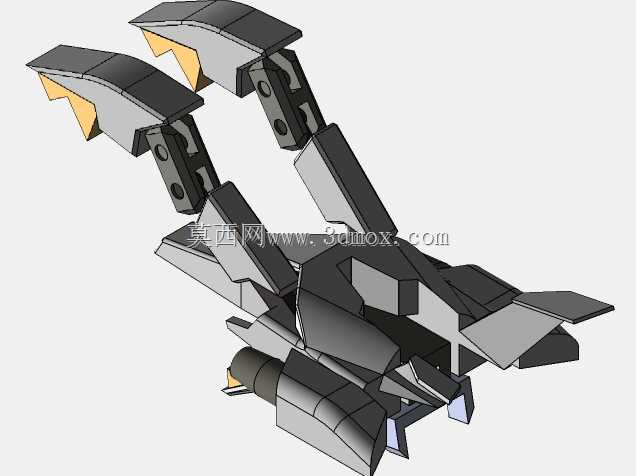

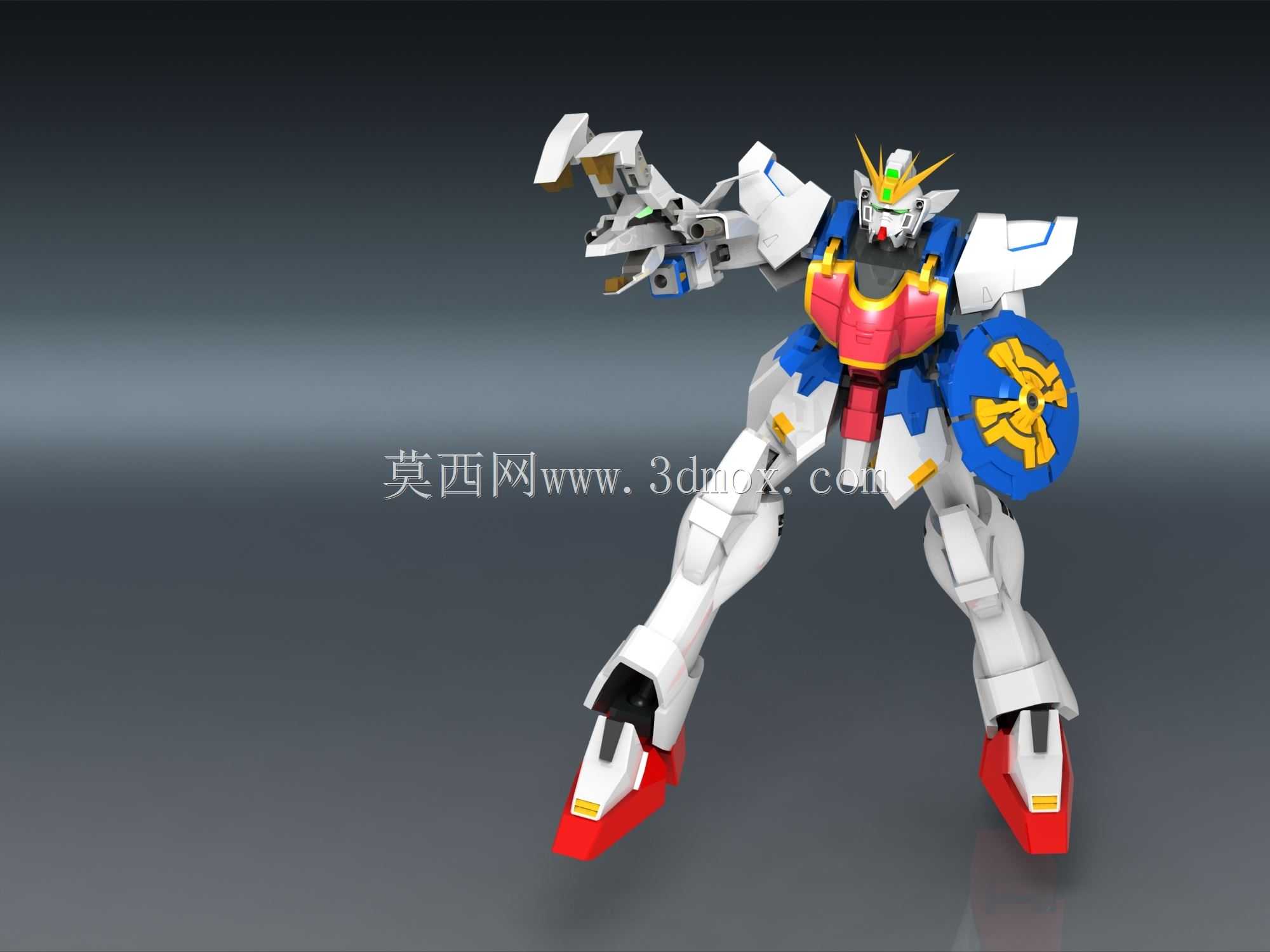

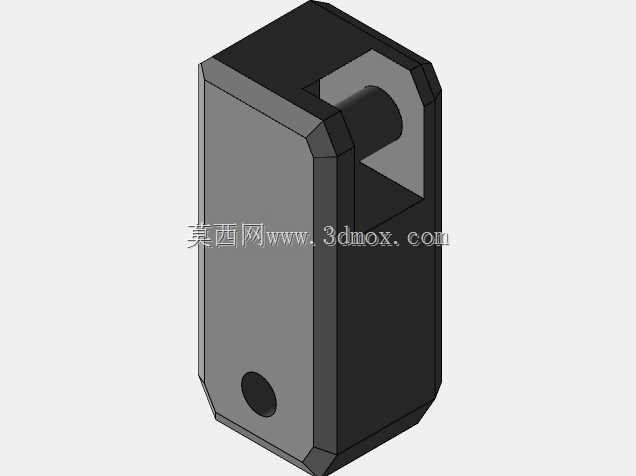

　　本次建模的神龙高达EW机甲，核心面向机甲模型爱好者的实体拼装、手办原型制作以及机甲主题展陈场景使用，区别于常规纯外观渲染的机甲模型，本次建模全程围绕可动结构的合理性展开，所有关节部位的配合间隙都预留了实体打印后的装配余量，适配主流FDM与光固化3D打印的工艺公差要求，无需二次修整即可完成拼装。从结构设计逻辑来看，建模时优先还原了原作中神龙高达标志性的龙爪伸缩机构，手臂部位的爪部组件采用分段式组合件设计，每段指节都设置了独立的转动销轴安装位，销轴孔的直径统一适配市面上通用的1.5mm直径模型销钉，爪部完全展开时的横向伸出量为120mm，收纳状态下与手臂外甲齐平，不会出现外甲干涉的问题。躯干部分采用分层式骨架设计，

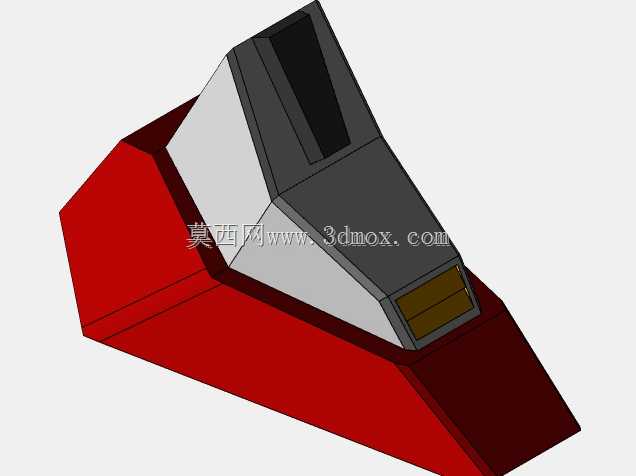

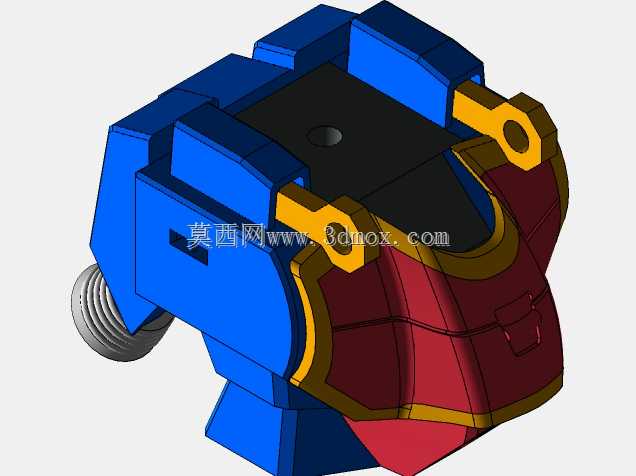

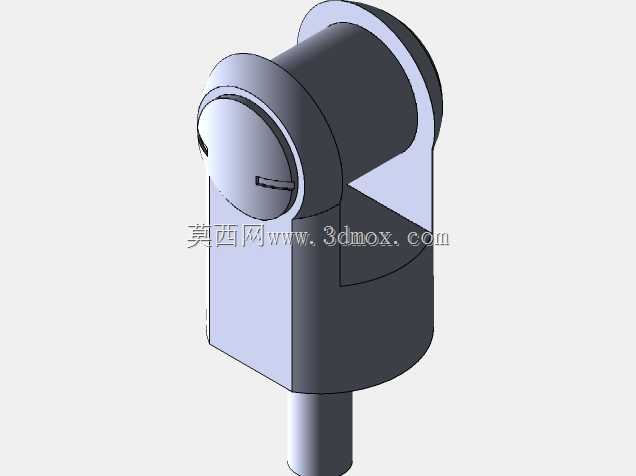

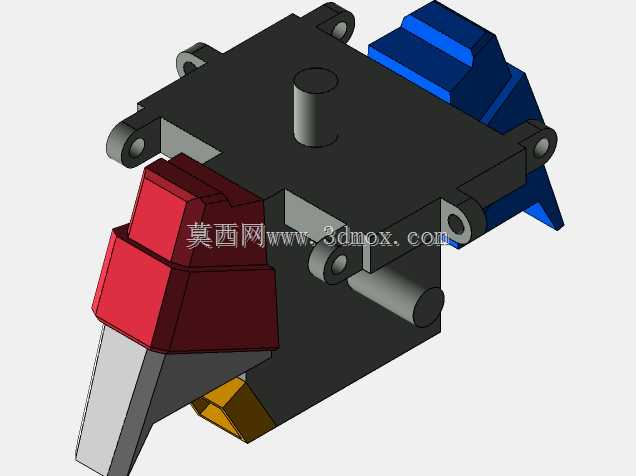

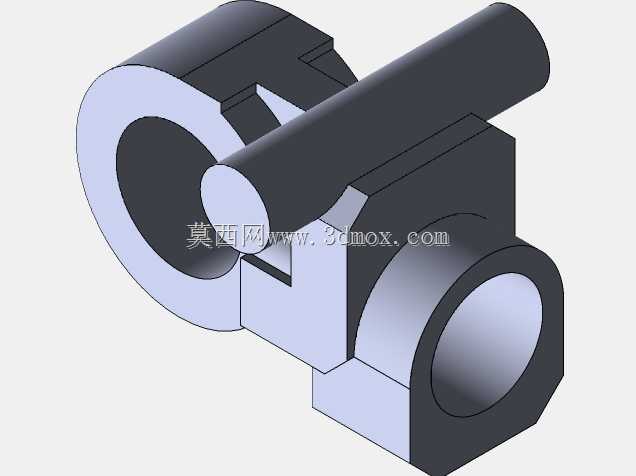

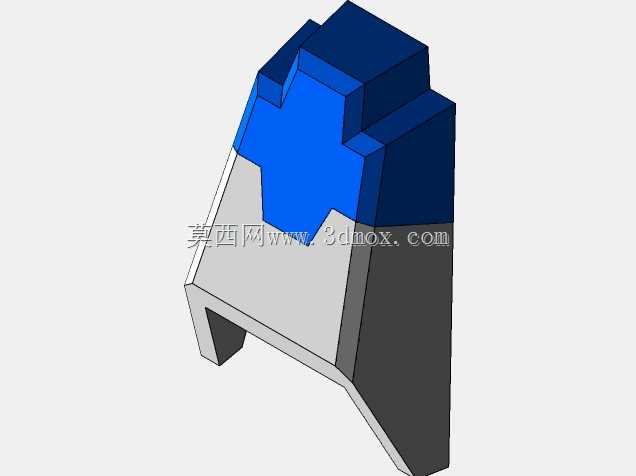

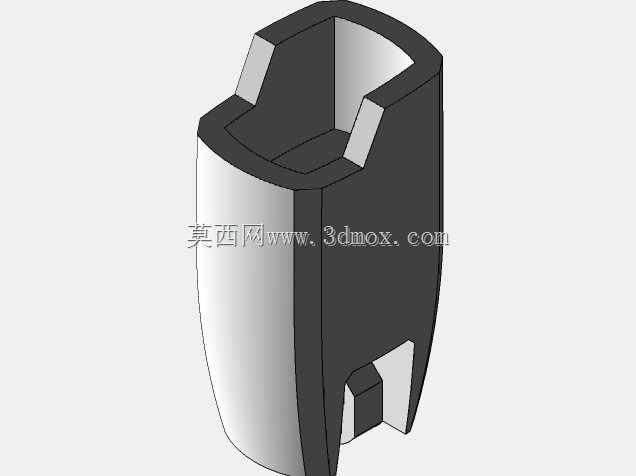

　　胸部的装甲模块做了分件处理，红色胸甲部分与白色躯干骨架之间预留0.2mm的配合间隙，既保证装配后的贴合度，也能避免打印后因材料收缩导致的装配卡滞。腰部设置了水平转动与前后俯仰两个自由度的关节结构，转动角度范围覆盖水平360度旋转、前后各15度俯仰，完全满足常规机甲摆姿的角度需求，关节处的阻尼结构采用凹凸卡位设计，无需额外加装阻尼脂即可保持姿态稳定。下肢部分的腿部骨架做了承重优化，膝关节与踝关节的转动轴位置经过反复调整，整机站立时的重心落在双脚脚掌中心区域，脚掌底部做了平面度处理，放置在水平台面上时不会出现倾倒问题，单腿支撑状态下也能保持结构稳定。附带的盾牌组件采用独立分件设计，盾牌表面的黄色龙形标识做了凸起结构，高度为0.3mm，

　　方便实体制作时进行分色涂装，盾牌与手臂的连接位采用通用的C型卡扣结构，卡扣的开口尺寸适配手臂上的3mm直径连接桩，拆装时不会出现卡扣断裂的问题。建模过程中所有外甲的棱角都做了0.1mm的倒角处理，既还原了机甲的锐利线条感，也能避免实体打印后出现锐边割手的问题，同时减少打印过程中翘边的概率。所有零件的壁厚统一设置为1.5mm，既保证零件的结构强度，也能最大限度减少打印耗材的使用，内部骨架的加强筋厚度设置为1mm，分布在关节受力集中的位置，避免频繁转动后出现零件断裂的问题。从安装边界来看，整机完全组装完成后的总高度为180mm，对应1/100的模型比例，横向最大宽度为220mm（龙爪完全展开状态），深度为100mm，

　　常规的模型展示盒即可容纳，不需要额外定制大尺寸展陈空间。针对后续可能的改造需求，建模时在手臂、肩部、背部都预留了通用的3mm直径拓展孔位，方便玩家加装额外的武器配件、特效件等拓展组件，不需要对原有结构进行破坏性修改。不同于很多只追求外观相似度的机甲建模，本次建模全程同步验证了结构的可动性与装配可行性，每一个分件的拆分逻辑都遵循实体模型的生产工艺要求，不存在无法脱模、壁厚不足、装配干涉等常见的建模问题，不管是用于3D打印制作实体手办，还是用于机甲结构的教学演示、动漫IP的衍生产品开发，都能直接使用，不需要进行大规模的结构调整。
