Q版双炮筒机甲战士背部结构设计

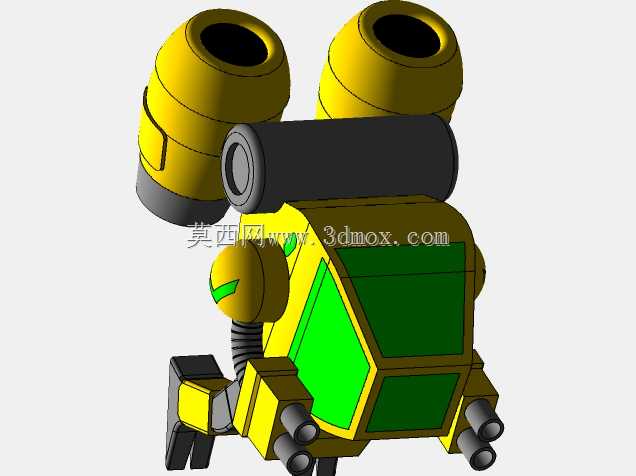

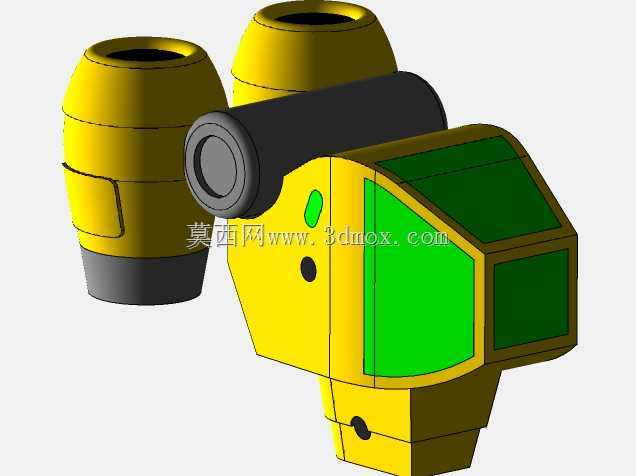

　　本次呈现的机甲背部结构设计，面向潮玩手办开发、小型机甲IP衍生产品的结构落地场景，区别于常规写实机甲的厚重工业感设计，整体走Q版圆润化的造型路线，在保留机甲武装辨识度的同时，适配小尺寸注塑生产的工艺要求。从结构布局来看，背部核心搭载两组并列布置的大口径炮筒组件，炮筒主体采用分段式圆柱造型，根部与背部主承力框架做圆弧过渡衔接，避免直角结构带来的应力集中问题，同时炮筒内腔做中空设计，既可以降低整体零件重量，也能为后续加装发光组件预留走线空间，炮筒端面做内凹沉台处理，模拟实弹炮口的结构特征，边缘做0.3mm的圆角倒角，避免玩具生产过程中出现锐边风险。炮筒下方横向布置的圆柱结构为背部弹药储送舱，两端做封盖式设计，

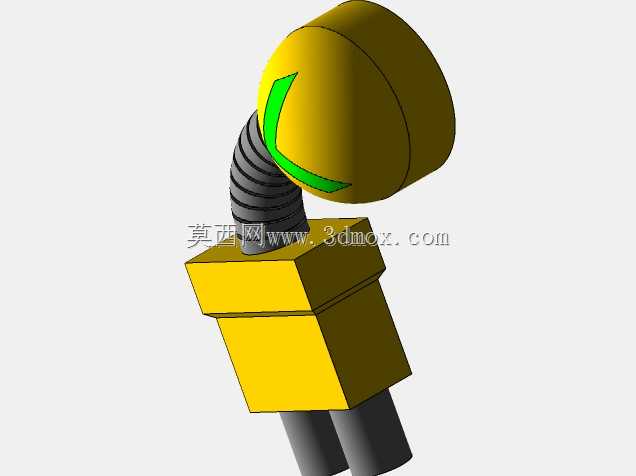

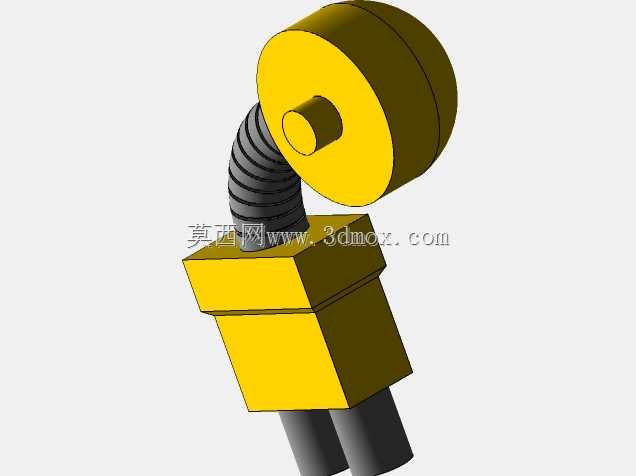

　　侧面预留与背部主框架连接的卡扣位，无需额外螺丝即可实现与主体的快拆组合，方便后续玩家进行部件更换或者涂装改造。背部主装甲板采用多边形切角造型，表面做分色区域的凸台分界，绿色装甲区域与黄色主体框架之间预留0.15mm的高度差，直接通过模具成型实现分色边界，减少后续移印或者涂装的工作量，装甲板边缘全部做R1以上的圆角处理，匹配玩具类产品的安全设计规范。侧部连接的机械臂组件采用分段铰接结构，大臂与躯干连接位置设置波纹式防尘套结构，既还原机甲的机械质感，也能遮挡铰接位置的装配缝隙，小臂部分做几何切角造型，末端预留武器接口的通用卡槽，可兼容同系列其他手部武器配件的换装。下肢与躯干连接位置做隐藏式铰接轴设计，外部通过装甲块遮挡转轴结构，

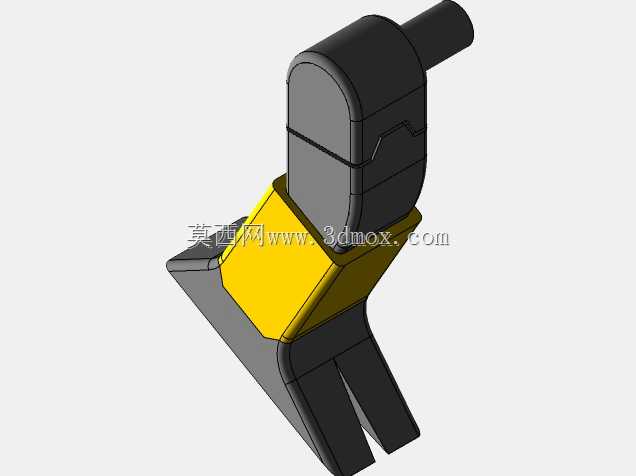

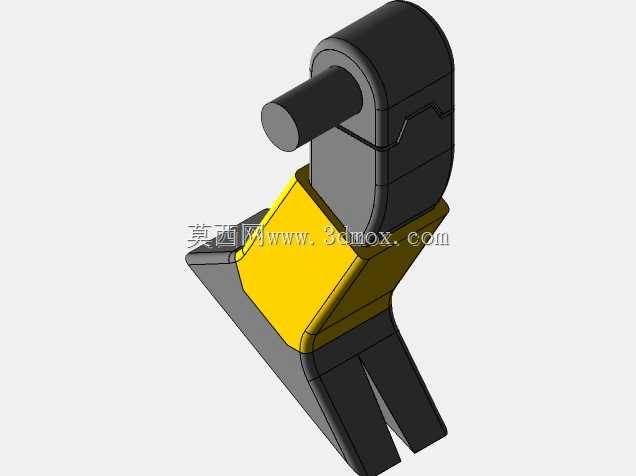

　　保证外观完整性的同时，满足肢体小幅度摆动的可动需求，足部做加宽处理，降低整体重心高度，保证无支架状态下的站立稳定性。从安装边界来看，整体背部组件的横向宽度控制在120mm范围内，炮筒顶部距离足部基准面的高度为145mm，前后方向的最大突出量为80mm，所有外凸部件的连接位置都做了加厚的加强筋结构，炮筒与背部框架的连接位设置3mm厚的连接筋，避免把玩过程中出现部件断裂的问题。结构设计过程中充分考虑了注塑生产的拔模角度，所有竖直面都设置了1.5度以上的拔模斜度，装甲表面的凹槽深度不超过2mm，避免生产过程中出现粘模或者缺胶的问题，不同部件之间的装配间隙预留0.2mm，抵消塑料件成型收缩带来的装配公差，保证组合后的松紧度适中，

　　既不会出现松动脱落，也不会过紧导致拼装困难。这类Q版机甲结构除了用于实体潮玩生产之外，也可作为虚拟IP的数字资产使用，适配短视频内容制作、小游戏角色建模等场景，结构拆分逻辑完全遵循模块化设计思路，背部炮筒、储弹舱、侧臂、主装甲板都可作为独立模块单独替换，方便后续衍生出不同武装配置的同系列机甲型号，减少重复建模的工作量。在细节处理上，装甲表面没有添加过多冗余的刻线或者装饰结构，保持Q版造型的简洁感，仅在装甲边缘做小尺寸的三角形警示标识凸台，既丰富了细节层次，也不会因为结构过于细碎导致小尺寸零件生产难度提升，铰接位置的阻尼感通过转轴直径与卡扣过盈量的匹配来实现，无需额外加装阻尼脂即可保持姿态固定的效果，降低产品的组装成本。
