莫斯伯格500枪械配套吊卡工装夹具结构

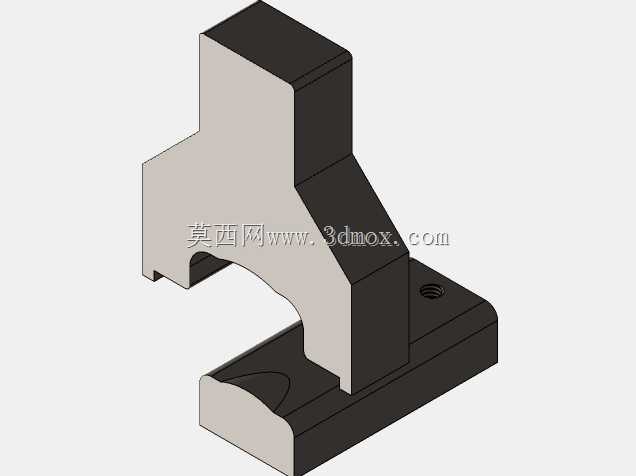

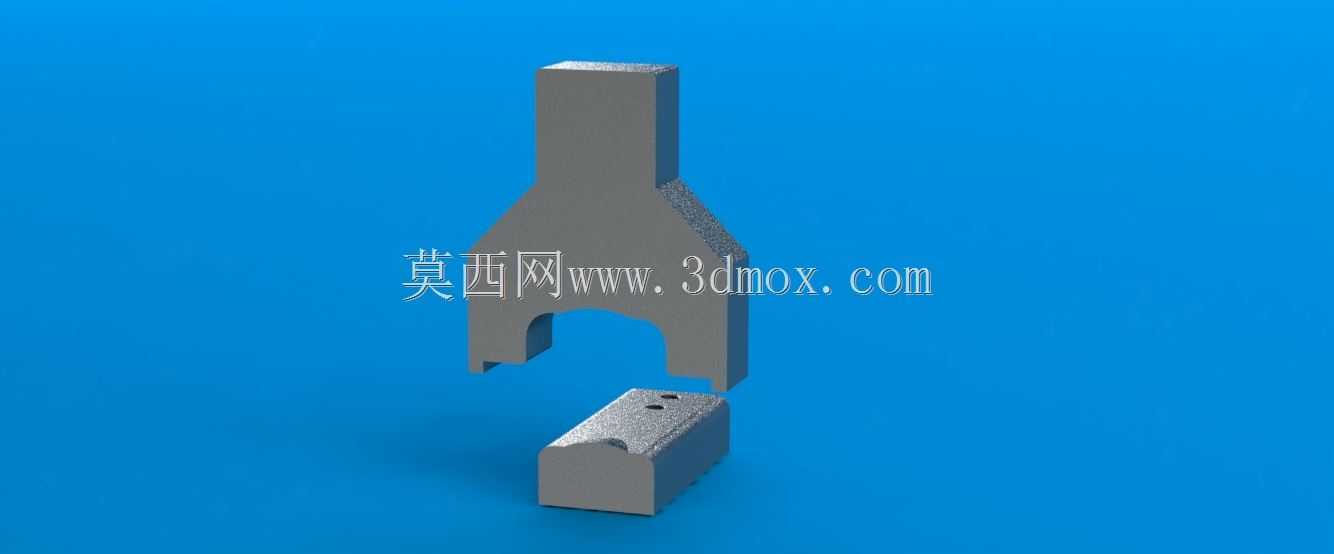

　　这套吊卡结构主要面向民用枪械改装、维护场景下的管件定位夹持需求，适配莫斯伯格500系列霰弹枪的枪管与机匣连接段装配工序，在枪械维修工位、民间DIY改装作业中，可替代专用台钳的定制钳口功能，避免硬质钳口直接接触金属枪管表面造成的镀层刮伤、管壁压痕问题。从结构拆分来看，整套工装分为上下两个独立构件，上部构件为带安装柄的叉形夹持主体，顶部的直柄段为标准台钳夹持位，可直接固定在常规台虎钳的活动钳口与固定钳口之间，不需要额外加工转接板，适配市面上绝大多数4寸、6寸台式虎钳的钳口开合行程。下部构件为配套的承托块，与上部叉形结构的弧形缺口配合形成完整的圆形夹持型腔，型腔的弧度经过匹配莫斯伯格500枪管外径的修形，

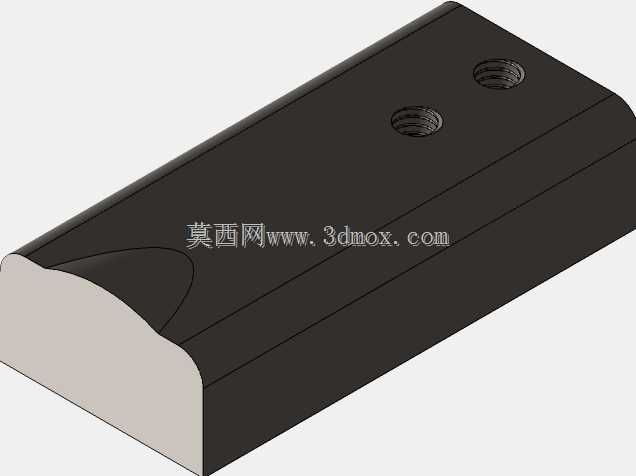

　　夹持时可实现管壁圆周方向的均匀受力，不会出现单点应力集中导致的枪管形变问题。设计阶段特意将上部叉形结构的开口宽度做了0.2mm的余量放大，避免开合过程中与枪管外壁发生剐蹭，同时叉体的两个支脚端面做了15度的倒角导向，方便枪管快速卡入型腔内部，不需要反复调整对准位置。下部承托块的上表面同样加工有与上部型腔同轴的半圆弧槽，槽底预留了0.1mm的深度余量，使用者可根据实际夹持的枪管外径尺寸，通过细砂纸打磨或者铣削加工调整槽深，适配不同生产批次枪管的外径公差，不需要重新制作整套工装。承托块的侧面加工有两个定位销孔，可加装弹簧销实现与上部叉体的预定位，装配时不需要手动对齐上下构件，直接将枪管放置在下部承托块上后，压下上部叉体即可完成定位夹持，

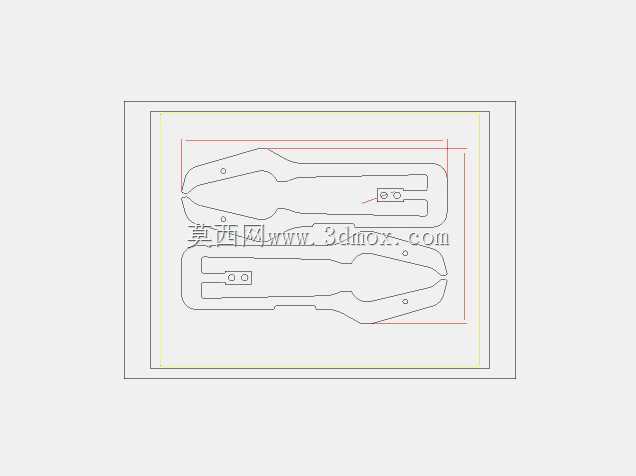

　　单人即可完成枪管的固定作业。从安装边界来看，上部夹持柄的截面尺寸为20mm×30mm，长度为45mm，可深入台钳钳口内部的最大深度为40mm，保证夹持时工装自身不会出现晃动偏移；叉形主体的最大宽度为62mm，开合行程内可夹持的枪管外径范围为18mm-22mm，覆盖莫斯伯格500系列所有型号的枪管外径尺寸，同时也可兼容同管径的其他圆管类零件夹持作业。需要注意的是，原始设计中钢板构件的放置方向为反向，实际加工制作时需要将钢板翻转后再进行线切割工序，保证型腔的圆弧面与钢板的轧制面垂直，避免夹持时出现型腔偏斜导致的枪管轴线偏移问题。整套结构没有复杂的曲面特征，所有加工面均为平面与圆弧面，常规的线切割、铣床设备即可完成加工，

　　材料选用45号钢即可满足夹持强度需求，不需要进行热处理，加工成本低，适合小批量制作或者个人DIY使用。在实际使用场景中，这套工装除了用于枪械维护时的枪管固定，还可用于圆管类零件的钻孔、打磨、攻丝等工序的夹持作业，只要更换不同圆弧尺寸的承托块，即可适配不同管径的零件，具备一定的通用拓展性。夹持作业时，上部叉体的两个支脚会对枪管上部形成两个对称的压紧点，配合下部承托块的圆弧面支撑，形成三点稳定夹持结构，即使在枪管上施加较大的钻削力或者敲击力，枪管也不会出现转动或者轴向窜动的问题，保证加工精度。叉体与承托块的边缘均做了R1的圆角处理，避免操作过程中尖锐边角划伤操作人员的手部，同时也不会刮伤枪管表面的氧化层或者涂装。定位销孔的位置设置在承托块的非夹持面，不会与枪管发生干涉，弹簧销的伸缩量设置为5mm，既可以保证上下构件的预定位效果，也不会因为销子伸出过长导致工装无法完全闭合。
