MCT ELMEX穿芯式电流互感结构

　　在低压成套配电设备的电流采样回路里，这类穿芯式电流互感元件是保护、计量回路的核心采样部件，日常多安装在进线柜、母联柜、出线回路的母排或电缆敷设路径上，负责将主回路的大电流按固定变比转换为标准小电流，给电流表、电能表、继电保护装置提供采样信号，同时实现主回路与二次控制回路的电气隔离，避免主回路高压串入二次侧损坏测控元件、威胁运维人员安全。

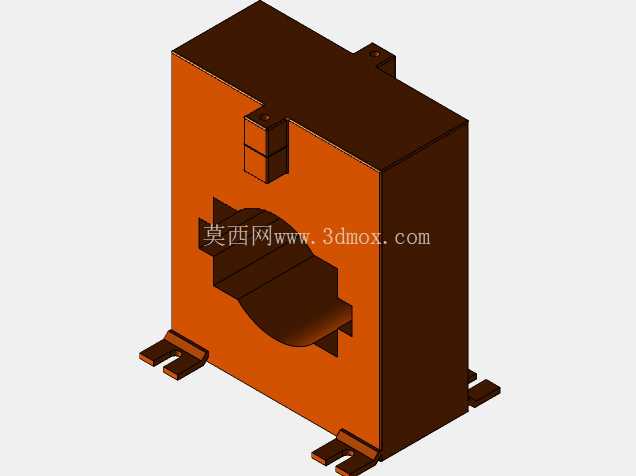

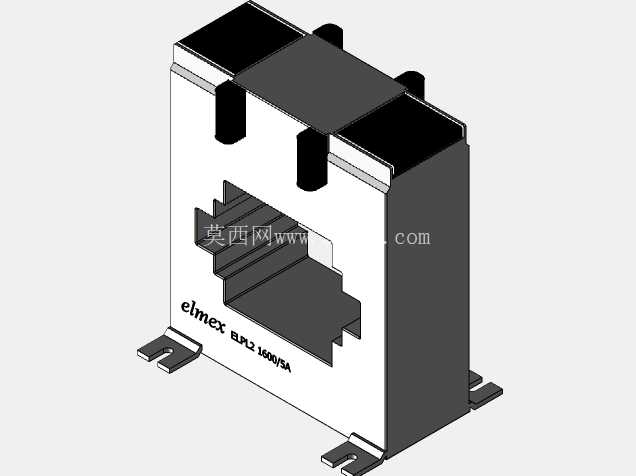

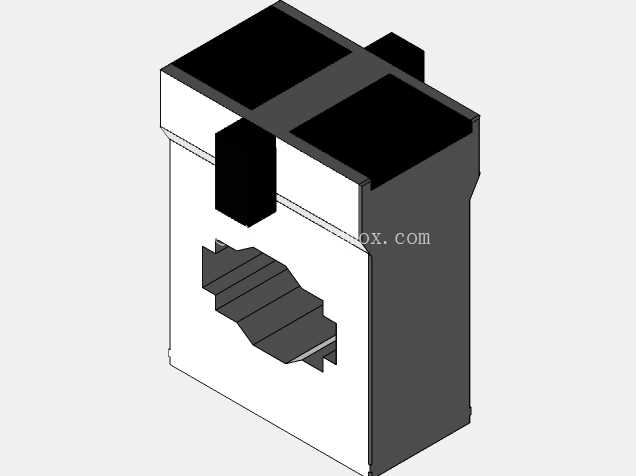

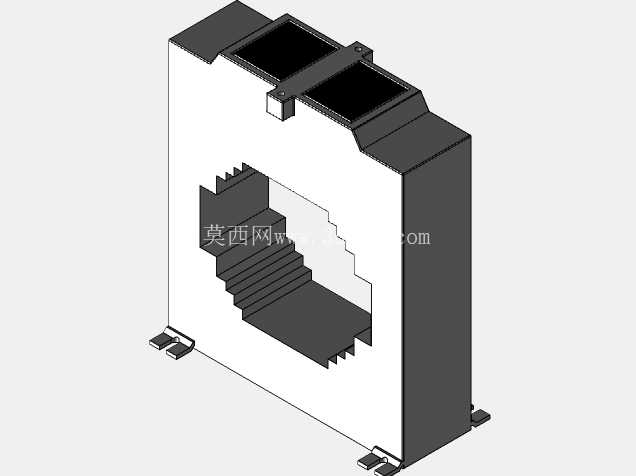

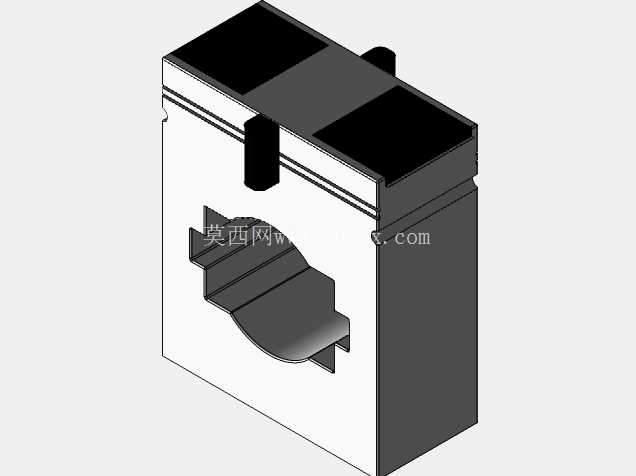

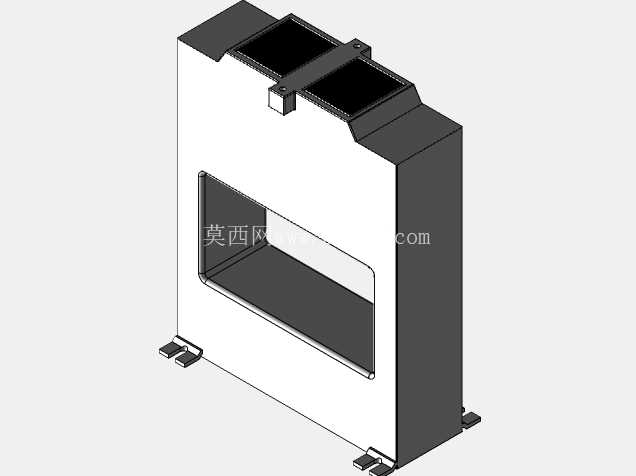

　　从结构设计逻辑来看，该元件采用闭合式矩形磁芯封装结构，主体外壳采用高强度绝缘工程塑料注塑成型，外壳做了加厚筋条设计，既可以包裹内部的硅钢片叠压磁芯与二次绕组，避免绕组受外力磕碰出现绝缘破损，也能提升整体结构的抗振性能，适配配电房、工业车间等存在一定振动的安装场景。元件中部预留的矩形穿线窗口，是专门为单根矩形母排或者多根并行电缆穿入设计的，窗口边缘做了圆弧倒角处理，穿线过程中不会划伤电缆外护套或者母排的热缩绝缘层，窗口尺寸匹配常规额定电流等级对应的母排规格，不需要额外做母排弯折或者转接处理，能直接适配标准柜型的母排排布间距。

　　安装结构上，元件底部设计了四个带安装孔的固定支脚，支脚与主体外壳为一体注塑成型，安装孔位匹配低压柜内标准安装梁的孔距，既可以通过螺栓直接固定在柜内的安装横担上，也能搭配卡扣固定在C型安装导轨上，支脚的高度预留了足够的散热间隙，避免元件底部直接贴靠金属安装板导致散热不畅，同时也能防止安装面的凝露直接接触元件本体，降低绝缘失效风险。元件顶部的两个凸起接线端子座，是二次绕组的出线端，端子座做了加高防护设计，每个接线位都配有独立的螺丝压线结构与绝缘防护盖，接线完成后盖上防护盖，能避免运维过程中误碰二次端子导致开路——要知道电流互感器二次侧开路会产生高压，是配电运维里明确要规避的风险点，这个防护结构刚好能降低这类人为失误的概率。

　　从实际选型适配的角度看，这类结构的电流互感元件，整体外形的长宽高尺寸控制得比较紧凑，不会占用过多柜内的布线空间，在GCS、MNS等抽屉式低压柜的出线回路里，哪怕相邻回路的元件排布间距较小，也不会出现安装干涉。外壳的绝缘等级满足低压配电系统的耐压要求，表面做了抗紫外线、耐老化处理，哪怕是在户外配电箱这类有一定光照、温湿度变化较大的场景下使用，外壳也不会轻易出现脆化开裂的问题。内部磁芯采用取向硅钢片叠制，叠片间隙控制得极小，能有效降低励磁电流带来的比差、角差，保证采样精度满足计量或者保护的等级要求，二次绕组采用高强度漆包线多层绕制，层间做了绝缘纸隔离，绕组经过浸漆处理，既能固定绕组线匝避免长期受振动出现移位，也能提升绕组的防潮、绝缘性能。

　　在三维建模的过程中，这类元件的结构细节需要重点关注几个边界：首先是穿线窗口的净空尺寸，必须和对应规格的母排、电缆外径留足安全间隙，不能出现母排穿入后和窗口内壁摩擦的情况；其次是底部安装支脚的孔位坐标，要严格匹配行业通用的安装尺寸，不然用户在做柜内布局的时候，会出现孔位对不上无法安装的问题；顶部接线端子的位置也要预留足够的接线操作空间，要保证二次线接入后，弯曲半径符合线缆施工的规范要求，不能出现线缆硬折导致线芯断裂的情况。另外外壳表面的分模线、安装筋条的位置也要还原到位，这些细节会影响整体结构的强度仿真结果，比如在做柜体的抗振仿真时，筋条的分布直接决定了元件本体的固有频率，要是建模时省略了这些结构，仿真结果就会和实际情况出现偏差，无法给柜内结构布局提供准确的参考。

　　实际工程应用里，这类元件还需要考虑不同安装方向的适配性，比如当母排是竖向排布时，元件可以旋转90度安装，底部的支脚结构在四个方向都能适配安装梁的固定需求，不需要额外定制安装支架，能减少现场施工的配件种类，提升装配效率。外壳的颜色采用辨识度较高的橙色，在柜内排布时能和其他黑色、灰色的低压元件形成明显区分，方便运维人员快速识别电流回路的采样元件，日常巡检时也能快速发现元件有没有出现开裂、接线松动的问题。
