LS三极塑壳断路器600A-800AF带端子结构

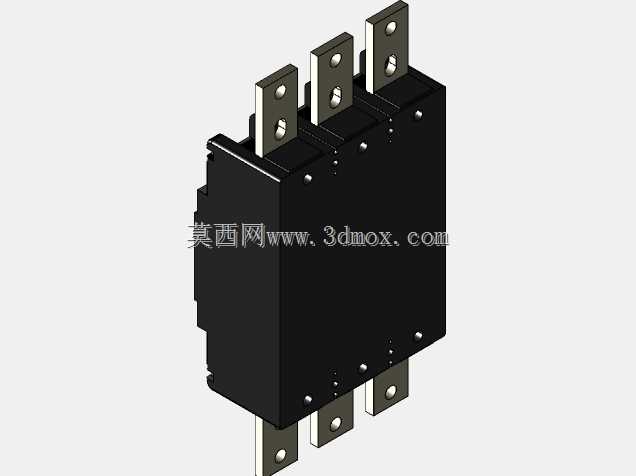

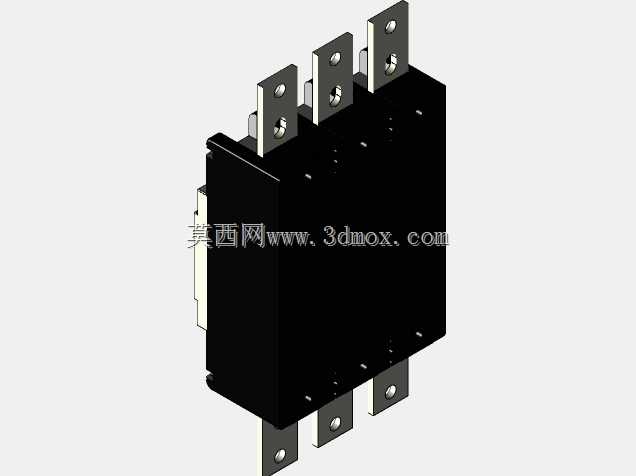

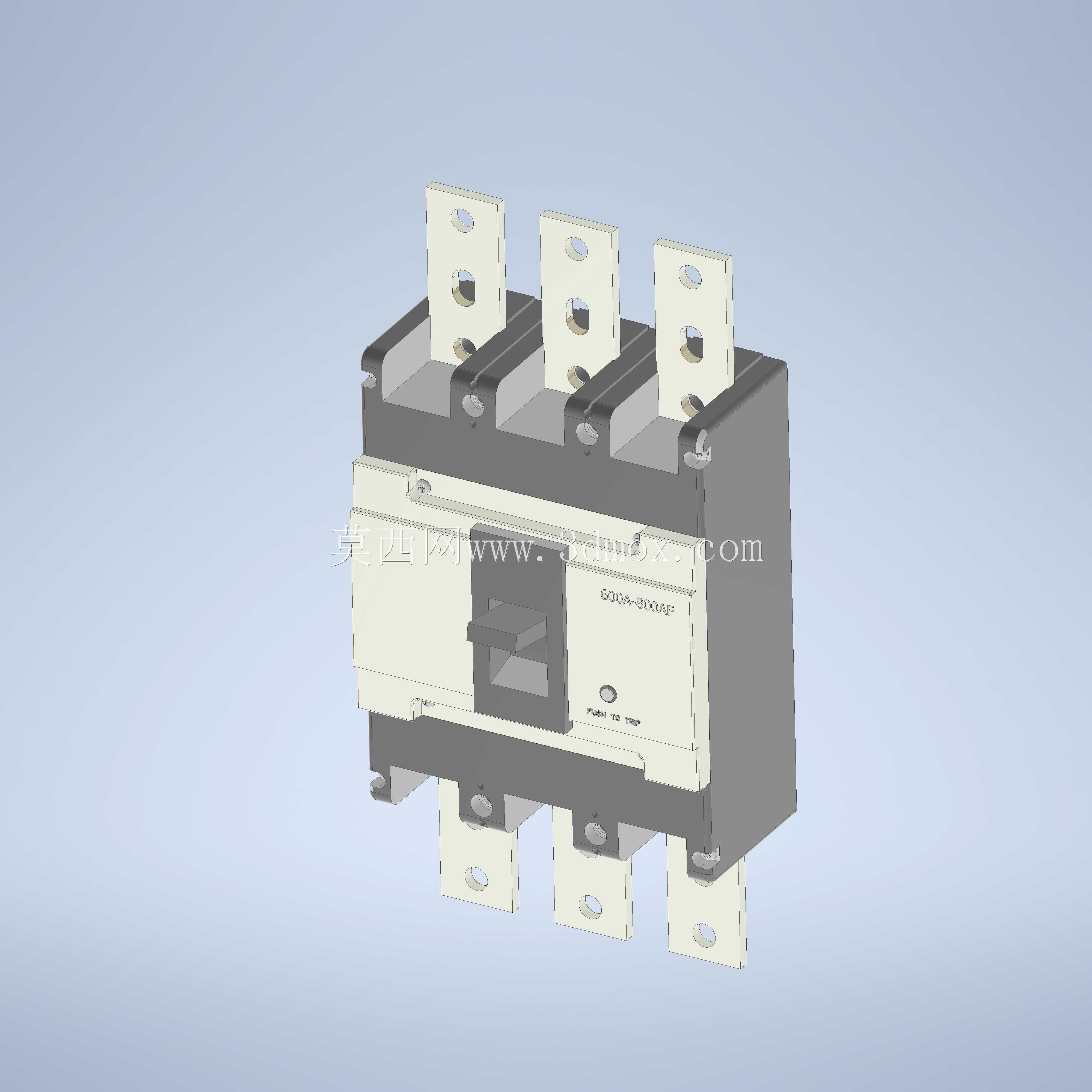

　　这款三极塑壳断路器主要面向低压配电系统的主干回路保护场景，常见于工业厂房低压进线柜、大容量设备配电分支回路、商业综合体总配电间隔等位置，承担回路过载、短路及欠压故障的分断保护作用，可在线路出现异常电流时快速切断供电，避免故障范围扩大，保护后端用电设备与线路安全。从结构设计来看，模型完整还原了产品的实体形态，进出线端的接线端子采用带安装孔的平板式结构，适配大电流载流需求，端子的孔位间距、伸出长度均按照实际产品的安装边界做了还原，设计人员在做柜内排布时，可以直接参考模型的端子位置预留铜排连接空间，避免出现铜排弯折角度不合理、相间安全距离不足的问题。本体的操作手柄位于正面居中位置，手柄的操作行程、突出本体的高度都做了准确还原，

　　在做柜面开孔、操作机构联锁设计时，可直接匹配对应的安装尺寸，无需额外核对二维图纸的零散参数。产品的本体外壳采用上下扣合的结构形式，侧面的安装固定点位、底座的安装孔位都在模型上有明确体现，安装时可直接按照模型的孔位坐标在安装梁上定位打孔，减少现场配钻的调整工作量。在功能特性上，该款断路器额定电流覆盖600A到800AF框架等级，三极结构可同时对三相线路做分断控制，相间的绝缘隔挡结构在模型上也有清晰呈现，设计人员在做柜内绝缘校验时，可直接通过模型测量相间的爬电距离与电气间隙，验证排布方案是否符合低压配电规范要求。建模过程中对产品的倒角、安装槽、标识位等细节都做了还原，没有过度简化结构，不管是用于配电设备的三维布局校验，

　　还是做产品演示动画、施工交底的可视化素材，都能满足精度要求。不同于小型断路器的导轨安装形式，这款大电流塑壳断路器采用螺栓固定式安装，模型还原了底座的安装面平整度、固定孔的沉头结构，在做安装支架设计时，可以直接匹配对应的紧固件规格，预留足够的扳手操作空间。进出线端子的排布采用上下对称设计，上进下出的接线方式符合常规配电的走线习惯，端子的接触面平整度、安装孔的大小都适配对应规格的铜排接线端子，设计二次回路走线时，也可参考本体侧面的预留走线空间，合理布置二次线的走线路径，避免一次回路大电流对二次信号产生干扰。
