LS产电三极400A塑壳断路器结构模型

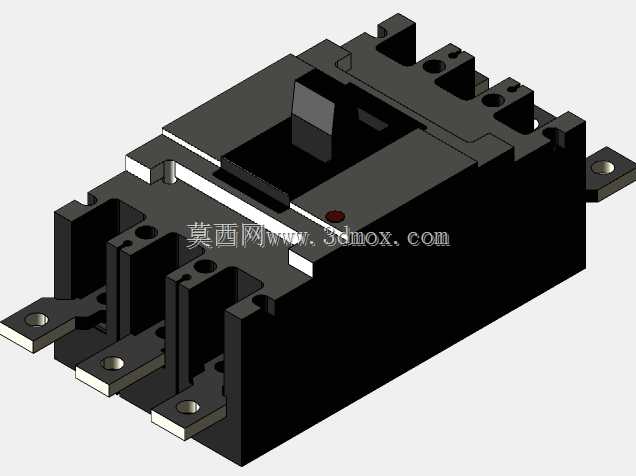

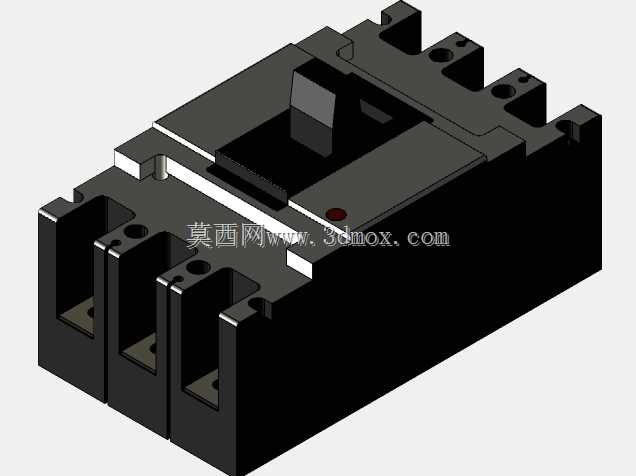

　　这款三极塑壳断路器模型还原了400A电流等级配电保护器件的完整结构，在低压配电系统的进线、母联及大容量馈线回路中应用广泛，常见于工业厂房动力配电柜、商业建筑总配电间、数据中心列头柜前端等场景，承担线路过载、短路及欠压故障时的分断保护功能，避免故障电流烧毁后端用电设备、引发线缆过热起火等风险。从结构设计来看，模型完整还原了塑壳断路器的本体外壳、操作手柄、进出线接线端子、灭弧腔安装位、脱扣器容纳腔等核心结构，外壳采用上下扣合的塑壳结构设计，预留的卡扣与螺丝安装位完全匹配实物的装配逻辑，操作手柄的行程限位结构也做了还原，能够直观体现断路器分合闸时的手柄摆动角度范围。进出线端的接线端子采用板型接线结构，每个端子都预留了标准的螺栓安装孔，

　　孔位间距、端子板厚度都参考同电流等级实物的尺寸参数设计，能够直接匹配对应线径的铜排或电缆端子压接需求，安装时无需额外调整孔位即可完成接线作业。模型的安装边界完全遵循行业通用的安装尺寸规范，本体底部的安装孔位间距、本体宽度、深度及高度尺寸都适配标准配电柜内的安装梁间距，设计人员在做柜内排布时，可以直接调用该模型核对柜内净空尺寸，校验操作手柄的操作空间是否充足，进出线铜排的弯折路径是否与其他器件产生干涉，同时也能核对灭弧腔喷口方向对应的安全距离是否满足配电规范要求。从功能结构的还原度来看，模型区分了外壳的绝缘材质区域与内部金属导电件的结构区域，虽然没有做内部细碎零件的拆分，但外部的所有安装、操作、接线相关的结构都做了精准还原，

　　能够满足配电设备三维布线、柜内布局校验、安装工艺模拟的使用需求，结构设计人员在做低压柜方案设计时，不需要重新测绘器件尺寸，直接调用即可完成布局设计，大幅减少前期方案的建模工作量，也能避免因器件尺寸估算错误导致的后期安装干涉问题。
