全金属折叠式Delta结构3D打印设备

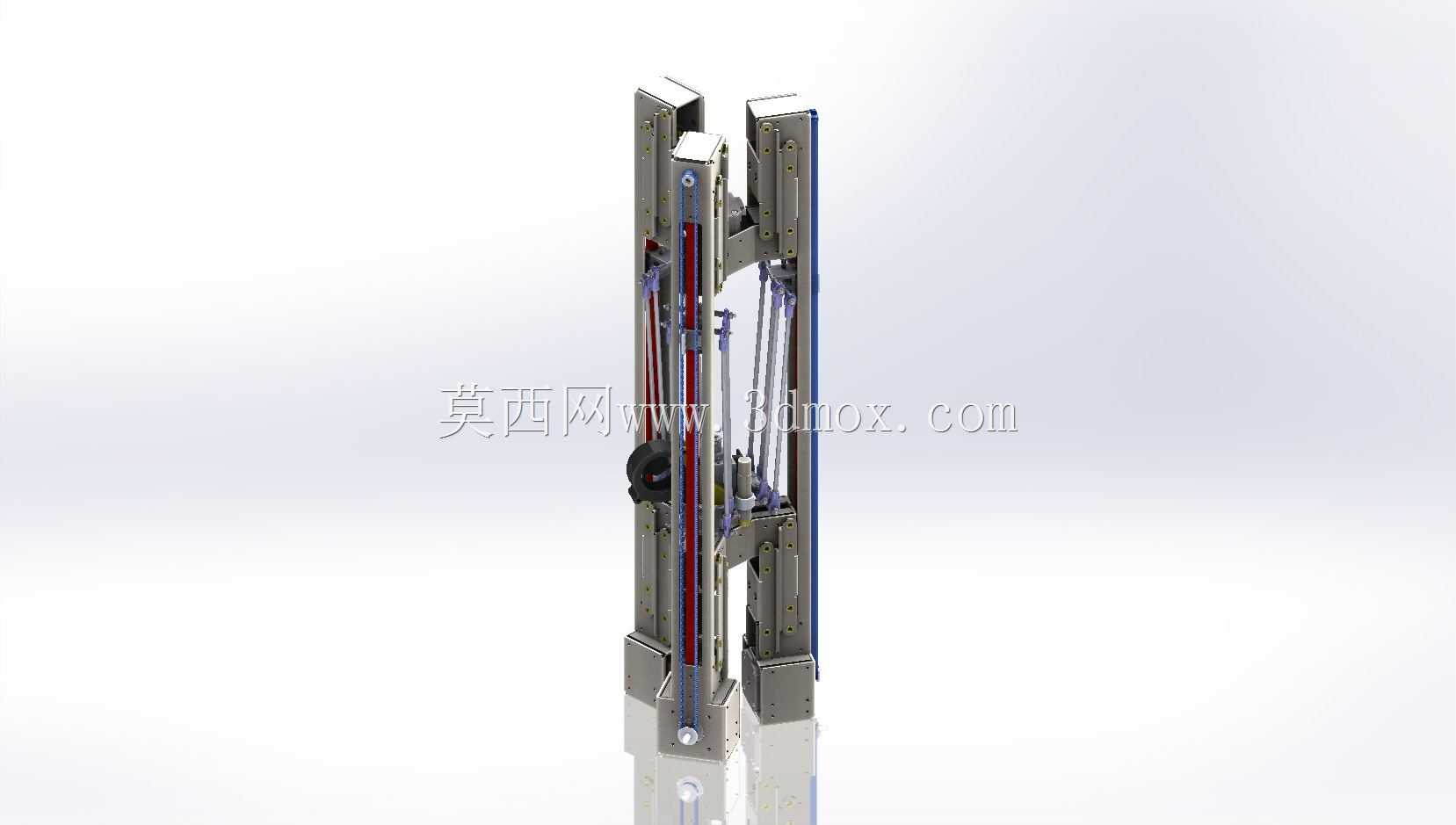

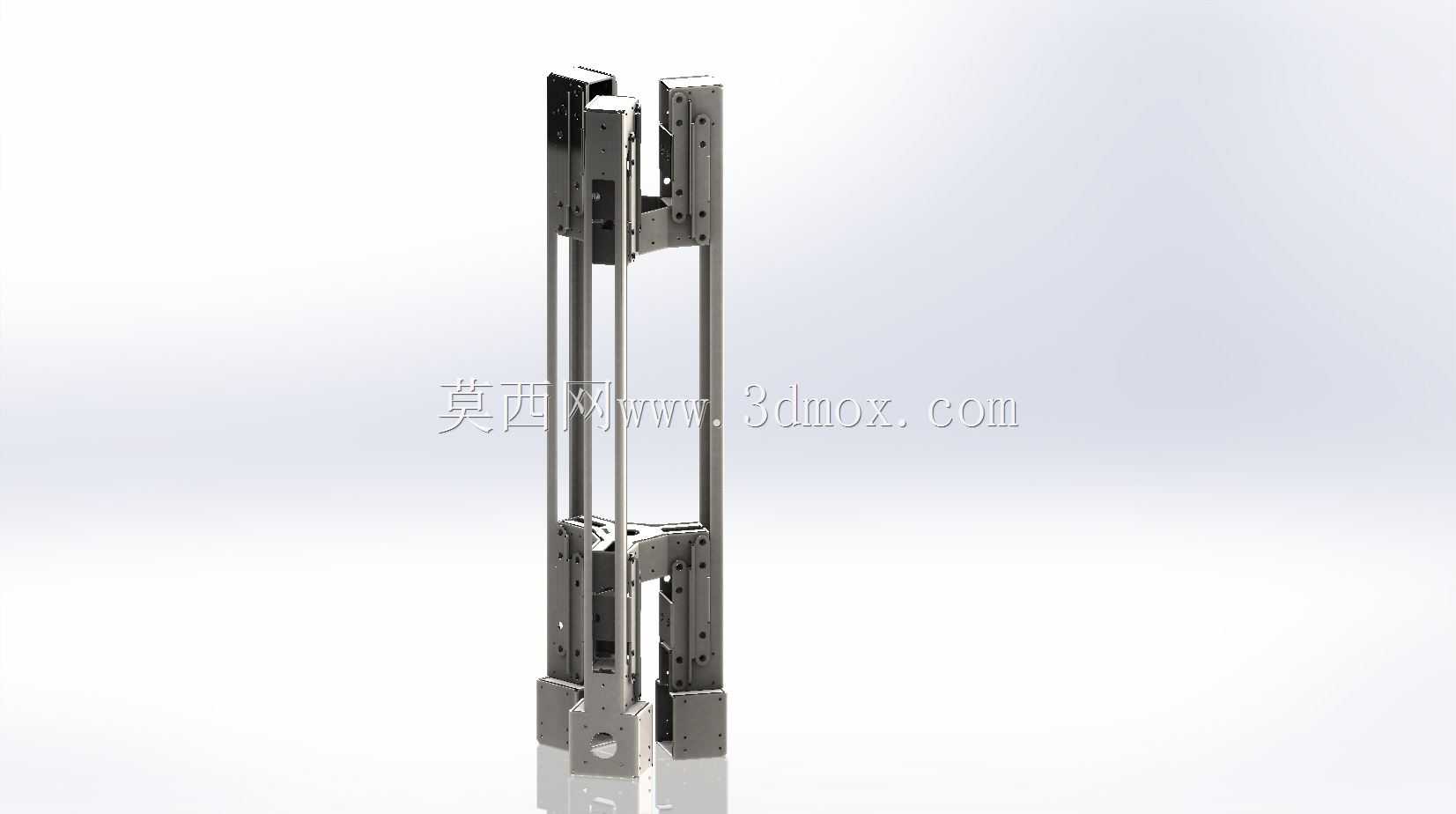

　　这款折叠式Delta结构3D打印设备，采用全金属框架搭建，核心定位是兼顾大尺寸打印能力与空间收纳需求的桌面级增材制造设备，适配个人创客、小型工作室、院校创新实验室等多场景的使用需求，解决了传统大行程Delta3D打印机占用固定空间大、搬运转移不便的痛点。从结构设计逻辑来看，Delta并联结构本身具备运动惯量低、打印速度快、成型精度稳定的先天优势，常规同打印幅面的Delta设备多采用固定立式框架，三根平行导轨立柱与底部基座刚性固连，整机高度通常在800mm以上，日常放置时需要预留固定的竖向空间，在需要外出参展、跨工位转移、临时收纳时极为不便。这款设备的折叠设计核心围绕导轨立柱的铰接翻转结构实现，折叠状态下整体直径仅180mm，

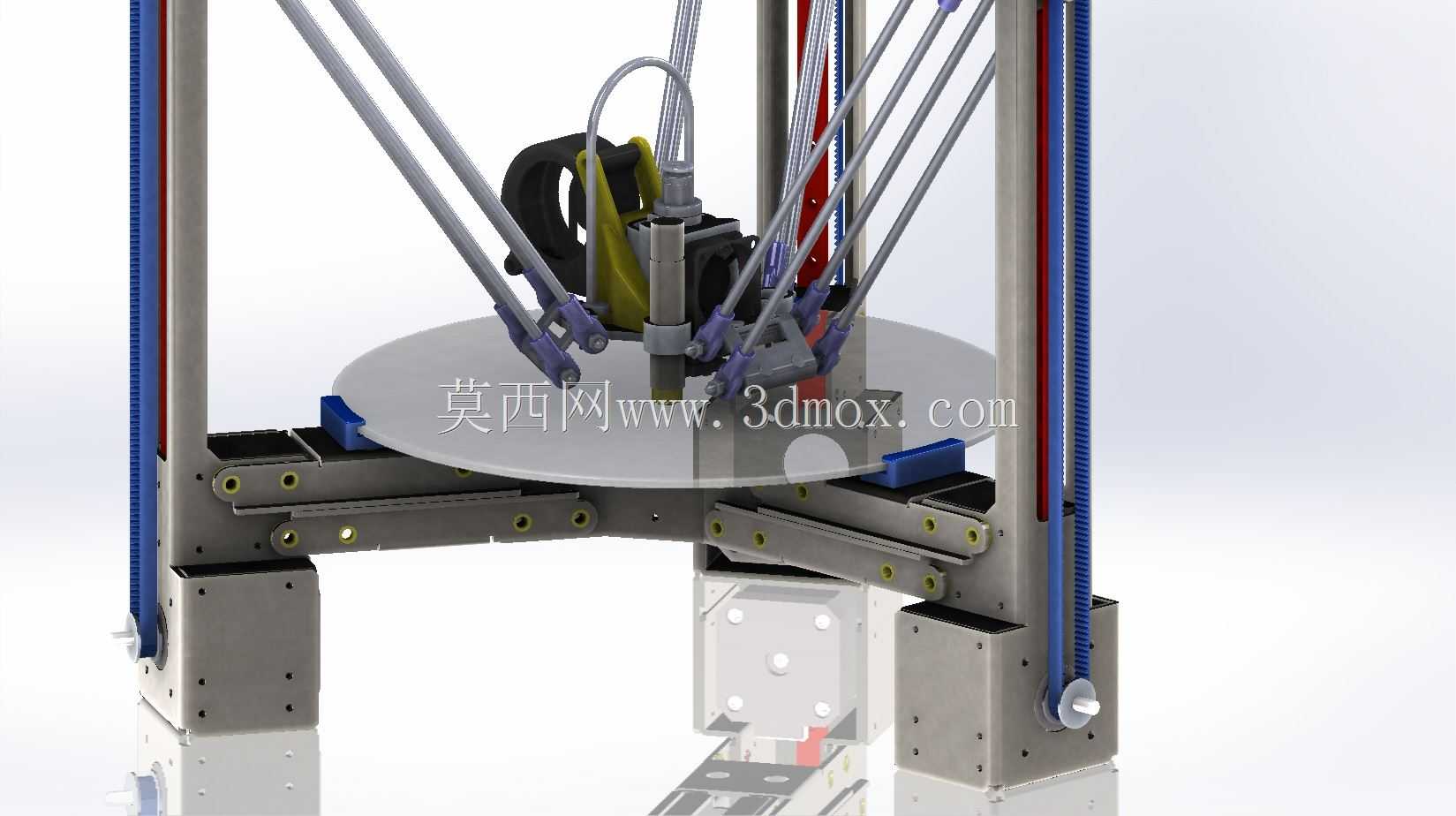

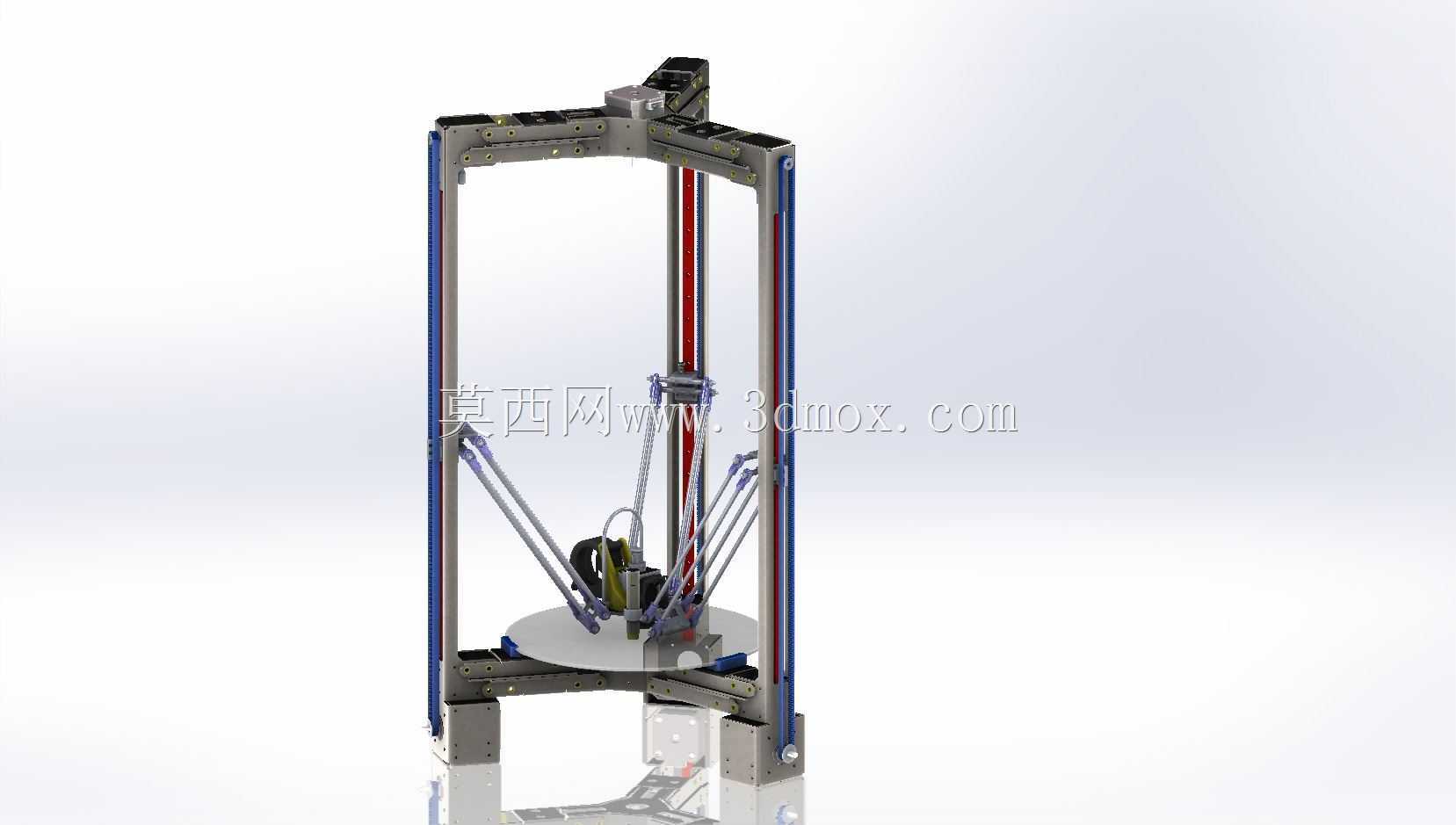

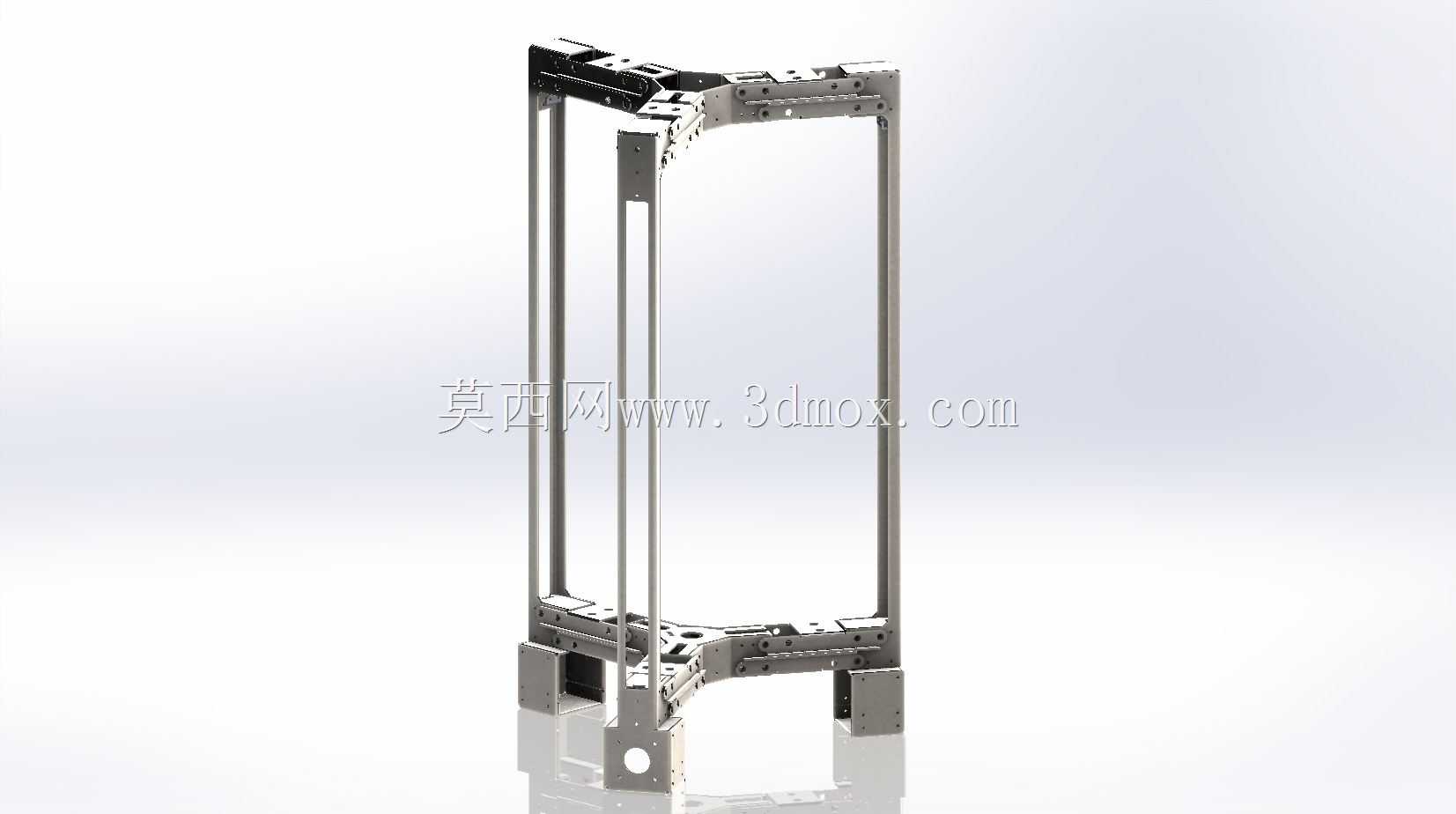

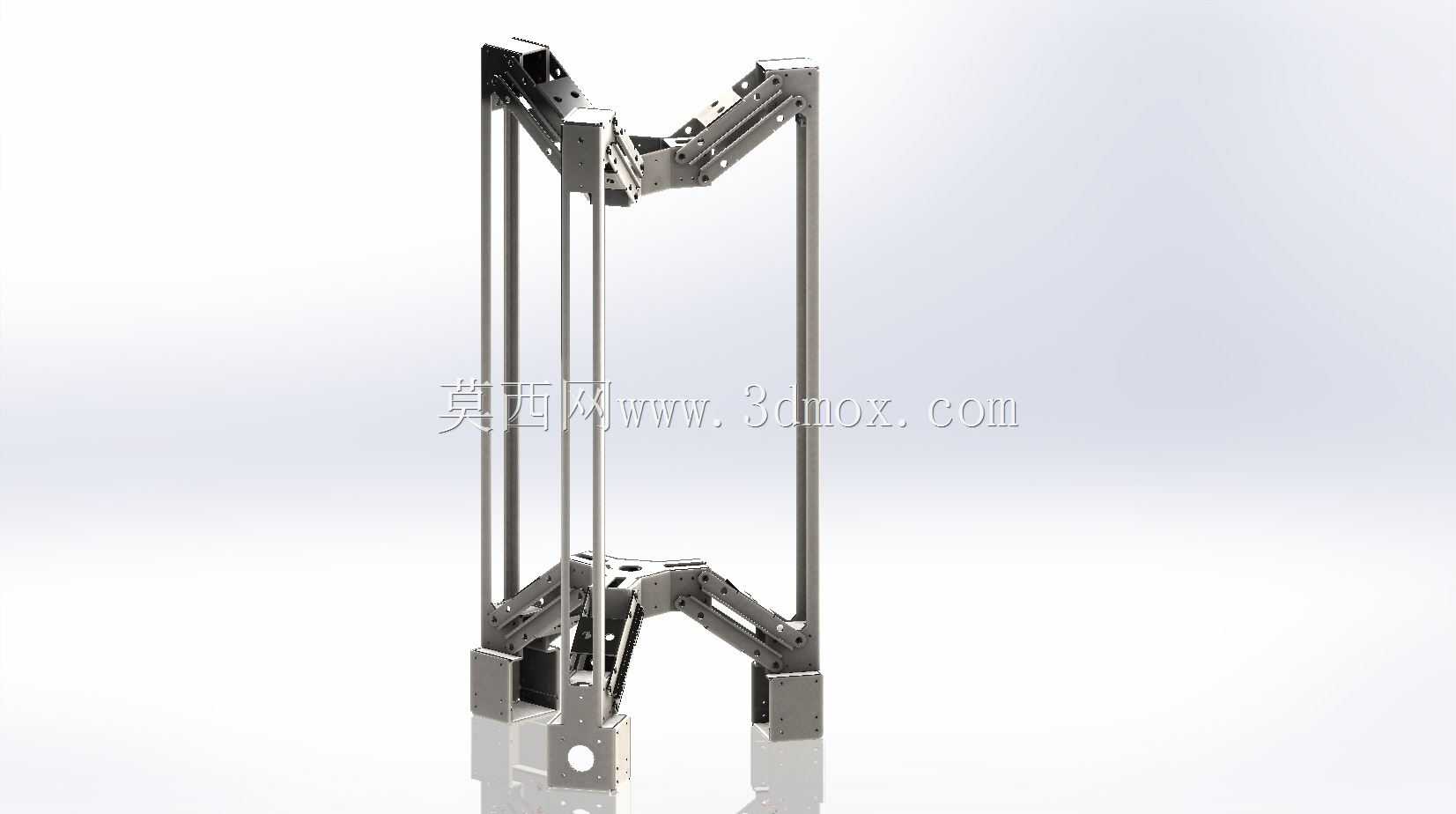

　　三根立柱可沿铰接点向内收拢，大幅缩小整机的占用空间，收拢后可轻松放入常规双肩包、设备收纳箱中，满足移动作业、外出演示、多场地轮换使用的需求。展开状态下设备可实现直径300mm的圆形打印幅面，足够覆盖绝大多数桌面级3D打印的制件需求，无论是创意手办、功能结构件、工装治具配件还是教学演示模型，都能在该幅面内完成成型作业。全金属结构的设计选择，是为了规避塑料框架长期使用后出现的蠕变变形问题，设备的导轨安装座、铰接翻转机构、底部基座、顶部限位支架均采用金属材质加工，连接部位采用刚性紧固件锁合，展开后可通过定位锁止结构将立柱固定在垂直工作位置，保证运动过程中框架的刚性，避免打印过程中出现框架晃动导致的层纹偏移、制件尺寸超差问题。

　　从安装边界来看，设备展开后需要预留的操作空间为直径450mm的圆形区域，竖向操作高度为700mm，折叠后收纳尺寸仅为直径180mm、高度550mm的柱体，对放置台面的承重要求不超过15kg，普通木质桌面、实验台均可满足放置要求。在实际使用场景中，这款设备可适配PLA、ABS、PETG等多种常见的FDM打印耗材，并联臂的运动结构配合高精度直线导轨，可保证打印头在整个成型空间内的定位精度，配合自动调平结构可快速完成打印前的校准工作，不需要用户反复手动调整平台水平度。折叠机构的铰接部位设计有耐磨衬套，经过上千次折叠展开循环测试后，铰接间隙仍可控制在0.02mm以内，不会因为反复折叠导致框架定位精度下降，影响最终的打印成型质量。

　　对于经常需要携带设备参与创客市集、院校教学演示、上门提供3D打印服务的从业者来说，这种折叠结构的设计省去了设备拆装、重新校准的繁琐步骤，到达使用场地后只需要展开立柱、锁止定位结构，接通电源即可快速进入工作状态，相比传统固定框架的Delta设备，转场准备时间可缩短80%以上。设备的走线结构全部集成在立柱内部，折叠过程中不会出现线缆拉扯、外露勾挂的问题，所有运动部件的限位位置都做了硬限位与软限位双重保护，避免展开不到位时设备运动出现撞机问题。从结构设计的细节来看，底部基座集成了电源模块、主控板安装位与热床安装平面，热床采用圆形铝板加工，与成型幅面匹配，可减少不必要的加热区域，降低设备的整机功耗；顶部的挤出机安装座采用快装结构，可适配近程、远程两种挤出方案，用户可根据自己的打印耗材特性灵活选择挤出方式。整个框架的金属部件均做了表面氧化处理，长期使用不会出现锈蚀、表面掉漆的问题，铰接部位的锁止结构采用快拆扳手设计，不需要额外工具即可完成展开与折叠的操作，单人即可在1分钟内完成设备从收纳状态到工作状态的切换。
