带轮毂紧固孔直齿圆柱传动齿轮

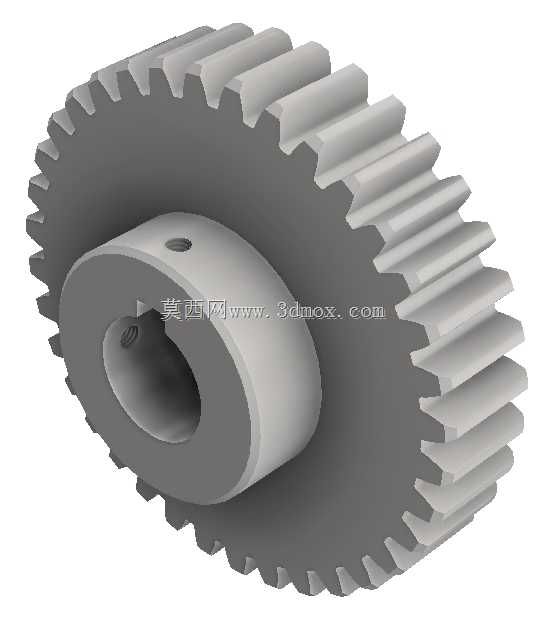

　　这款直齿圆柱齿轮是机械传动系统里应用极广的基础动力传递零件，日常在轻工输送设备、小型自动化产线动力单元、通讯设备配套调节机构、通用机床进给机构里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对安装空间的轴向尺寸要求更宽松，很适合轴向布局紧凑的传动场景。从结构设计来看，这款齿轮采用了一体式轮毂结构，轮毂中心开出贯通式安装轴孔，轴孔侧方设计有径向紧定螺钉孔，装配时可以通过拧紧紧定螺钉将齿轮与传动轴牢牢锁止，避免传动过程中齿轮与轴出现周向相对滑动，也能限制齿轮在轴上的轴向窜动，不需要额外加工轴肩或者加装轴用挡圈就能完成轴向定位，

　　简化了配套轴系的加工工序。轮毂与外圈轮齿之间采用辐板式连接，在保证轮体整体结构强度的前提下，尽可能削减了非受力区域的材料用量，既降低了零件自身重量，也减少了转动惯量，在频繁启停的传动工况下，能降低驱动电机的启动负载，减少启停瞬间的冲击载荷对传动链的损伤。轮齿部分采用标准渐开线齿形设计，齿向与齿轮轴线完全平行，啮合过程中轮齿是沿整个齿宽方向同时进入啮合、同时退出啮合，传动的定比性稳定，不会出现斜齿轮啮合时的轴向力分量，对支撑轴承的选型要求更低，普通深沟球轴承就能满足支撑需求，能有效降低整套传动机构的配套成本。从安装边界尺寸来看，设计时需要重点关注几个核心尺寸的匹配：首先是齿顶圆直径，这个尺寸决定了齿轮安装时的径向避让空间，

　　相邻的机壳内壁、周边布置的其他传动零件都要和齿顶圆保留至少0.5倍模数的安全间隙，避免运转过程中出现运动干涉；其次是轮毂的轴向长度，这个尺寸要和传动轴上的安装段长度匹配，轮毂端面不能超出轴段的定位台阶，否则会导致齿轮安装不到位，出现偏斜影响啮合精度；还有中心轴孔的公差配合，一般和传动轴采用H7/k6的过渡配合，既保证装配时的同轴度要求，也不会因为过盈量太大导致装配困难，后续维护拆卸也更方便；侧方的紧定螺钉孔位置要对应传动轴上的平位或者凹坑，保证紧定螺钉拧紧后能有效传递扭矩，不会在负载波动时出现松脱。在实际选型应用时，要根据传递的额定扭矩、输入转速来匹配对应的模数和齿数，模数决定了单齿的抗弯强度，齿数则和传动比直接相关，

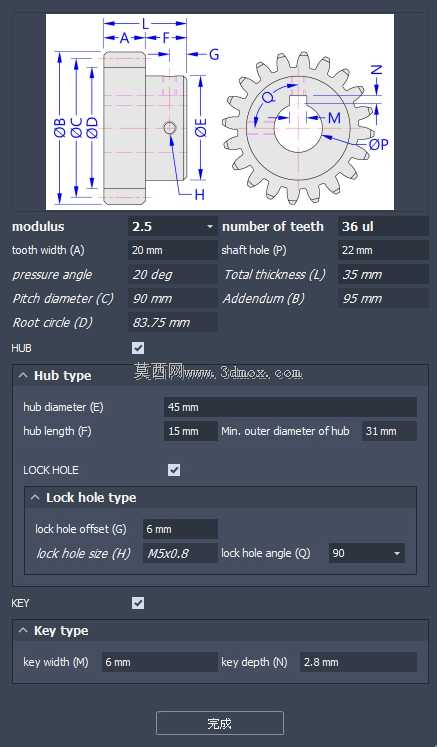

　　这款带轮毂的直齿轮因为自带定位紧固结构，不需要额外设计齿轮与轴的连接键槽，很适合用在中小负载的传动场景，比如小型皮带输送机的驱动端传动、自动化设备的工位调节机构、通讯基站天线的角度调节传动单元里，装配工序简单，后期维护更换也很便捷。建模过程中，齿形的生成是核心环节，通过参数化逻辑构建齿廓曲线，能保证渐开线齿形的精度符合啮合要求，齿根部分做了标准的圆角过渡，避免应力集中导致断齿失效，轮齿的端面倒角也做了规范设计，装配时能顺利和配对齿轮进入啮合，不会出现齿端磕碰的问题。整个轮体的结构设计充分考虑了加工工艺性，不管是采用滚齿加工还是粉末冶金成型，都能很方便地完成生产，轮毂部分的厚度足够承受紧定螺钉的锁紧力，不会因为拧紧螺钉导致轮毂变形，轴孔的内壁粗糙度要求控制在Ra1.6以内，保证和传动轴的配合面贴合紧密，运转时不会出现偏心抖动的问题。在实际装配调试时，要保证两个配对啮合的齿轮轴线平行度误差在允许范围内，齿侧间隙要根据转速和负载调整到合适范围，间隙太小会导致运转卡滞、齿面磨损加快，间隙太大则会出现传动回程误差，影响传动精度，尤其是在需要正反转切换的传动场景里，齿侧间隙的控制尤为重要。
