手柄驱动对夹式蝶阀结构设计

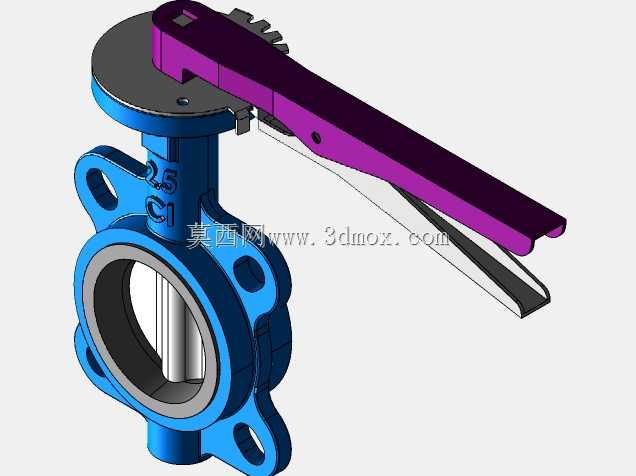

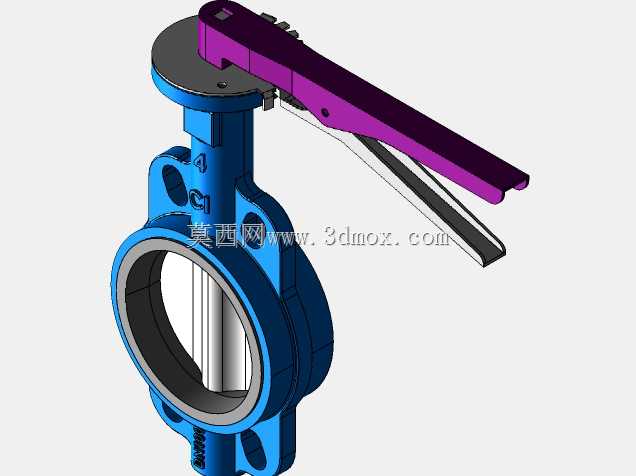

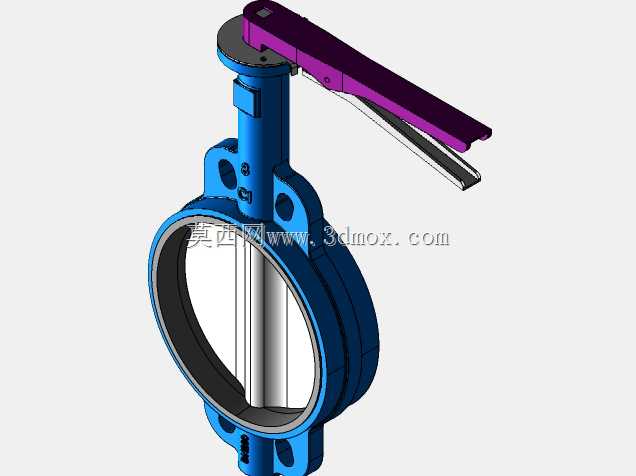

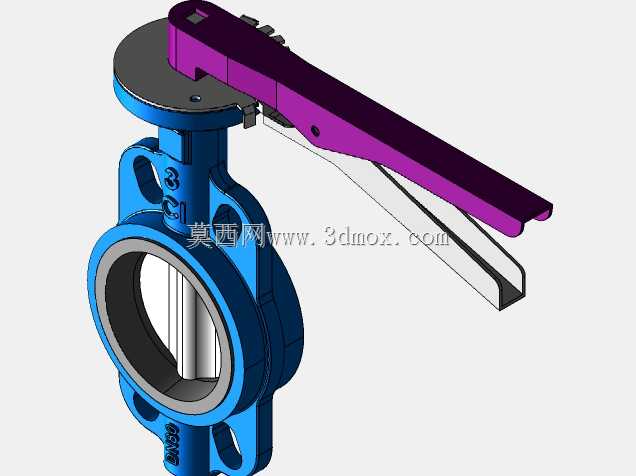

　　在民用给排水、暖通空调循环水、普通化工低压流体输送、市政管网支线等场景中，手动对夹式蝶阀是应用占比极高的管路通断控制部件，相比同通径的闸阀、截止阀，它结构长度更短，整体重量更轻，安装时不需要在阀体两端额外加工法兰密封面，直接夹持在两片管路法兰之间即可完成固定，能有效压缩管路安装的空间占用，尤其适合管廊排布紧凑、安装操作空间有限的工况。这款手柄驱动的对夹蝶阀，核心控制逻辑是通过手柄的扳动带动阀杆旋转，进而驱动阀体内的圆盘形蝶板做0-90度的回转运动，当蝶板平面与管路流体流向平行时，阀门处于全开状态，流道内几乎没有额外的结构遮挡，流体压损极小；当蝶板平面与流体流向垂直时，阀门完全截断，依靠蝶板外圈的密封胶圈与阀体内壁的贴合实现密封，

　　常规工况下可满足零泄漏的截断要求。从结构设计的角度看，这款蝶阀采用了偏心密封结构，蝶板的回转中心与阀座密封面存在微小的偏心距，避免了蝶板在开关过程中与密封胶圈产生全程摩擦，能有效降低操作力矩，同时延长密封件的使用寿命，日常维护时只需要拆开阀杆上部的压盖，就可以更换密封胶圈和阀杆填料，不需要把整个阀体从管路上拆下来，大幅降低了后期运维的工作量。阀体采用一体式铸造结构，两侧的对夹定位凸台做了加厚处理，能承受法兰螺栓锁紧时的压紧力，避免长期受力出现阀体变形导致的密封失效；阀杆与蝶板之间采用方榫连接，配合顶部的定位销固定，不存在传动间隙，手柄扳动的角度可以精准对应蝶板的开度，手柄上的档位卡槽可以在0度、30度、60度、

　　90度几个常用开度位置实现锁定，避免管路流体冲击导致阀板自行转动，出现开度漂移的问题。这款蝶阀的通径覆盖65A到200A的常用规格，不同通径对应的阀体结构长度统一遵循对夹蝶阀的行业安装尺寸标准，其中65A规格的结构长度为46mm，两端法兰适配的螺栓孔中心距与同压力等级的平焊法兰完全匹配，安装时不需要额外调整管路的法兰间距；200A规格的结构长度为60mm，阀杆直径做了加粗处理，能承受大通径下流体冲击带来的扭矩载荷，避免阀杆出现弯曲变形。手柄采用杠杆式结构设计，力臂长度经过优化，即使是公称压力1.6MPa的工况下，操作人员不需要借助额外的加力杆，徒手就可以完成阀门的开关操作，手柄表面做了防滑的冲压纹理，

　　沾有水渍或者油污时也不会出现打滑的问题。在实际选型应用中，这款蝶阀适合输送温度不高于80摄氏度的清水、油品、压缩空气等无强腐蚀性的介质，不适合用于含有大量硬质颗粒的浆液输送工况，避免颗粒介质卡入蝶板与阀座的密封间隙，造成密封面划伤导致泄漏。建模过程中对所有配合面都做了公差匹配设计，阀杆与阀体轴孔之间采用间隙配合，配合公差控制在H8/f7区间，既保证阀杆转动灵活，又不会出现过大的间隙导致介质从轴孔处渗漏；蝶板外圈的密封槽深度与胶圈的压缩量做了匹配计算，全开状态下胶圈与阀座之间保留0.2-0.3mm的间隙，避免长期摩擦导致胶圈过早磨损，全关状态下胶圈的压缩量控制在15%-20%，既保证密封比压满足密封要求，又不会因为压缩量过大导致操作力矩骤增。阀体底部的定位止口与管路法兰的止口尺寸匹配，安装时可以直接嵌入法兰止口内实现自动对中，不需要反复调整阀体位置，能有效提升现场安装的效率，避免因为对中偏差导致法兰密封垫压偏出现泄漏。
