立式多支腿支撑去脂袋式过滤设备结构

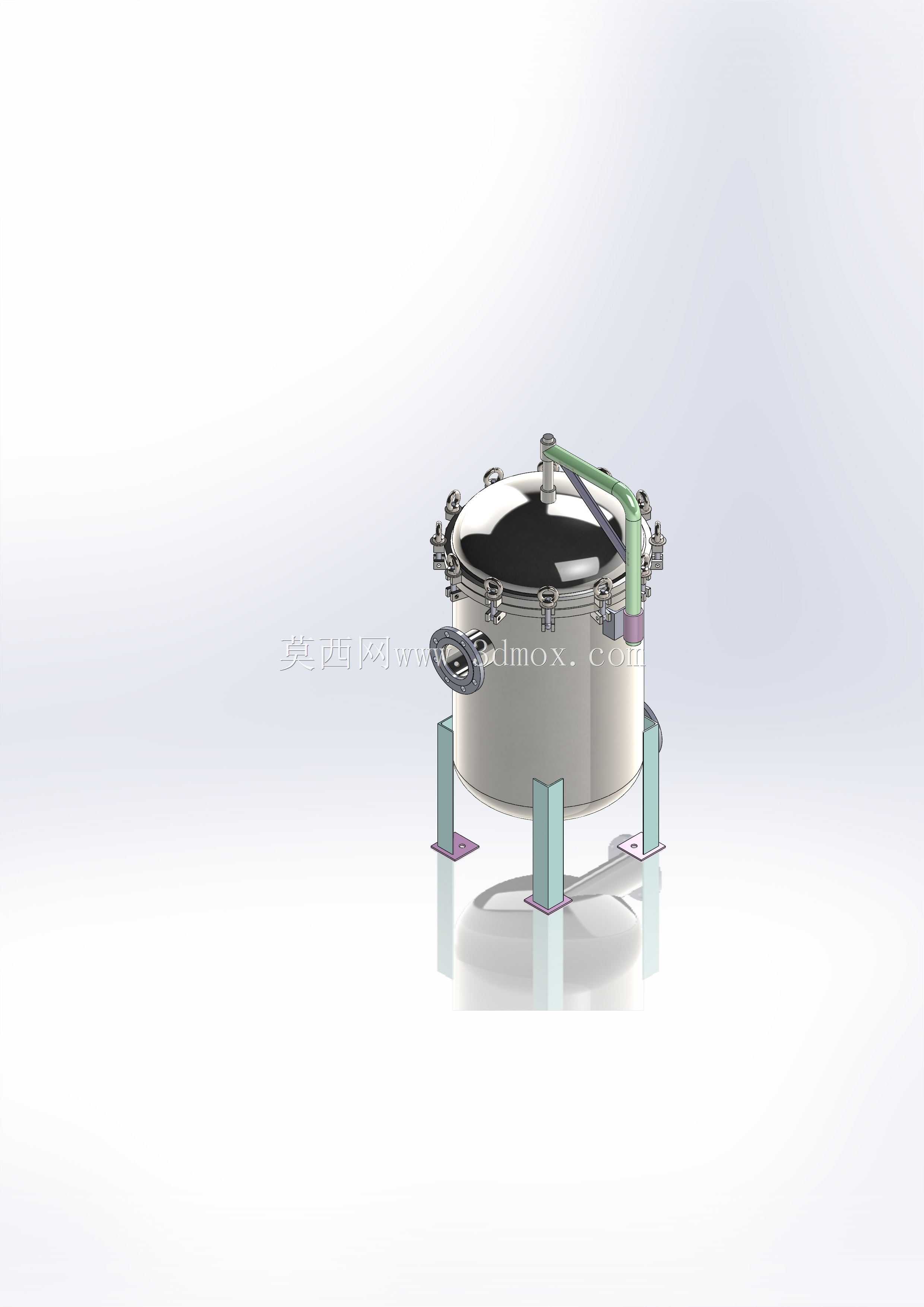

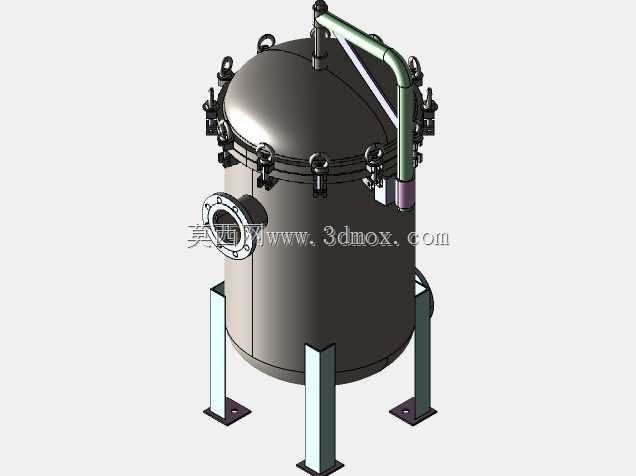

　　在精细化工、食品饮料加工、医药中间体生产以及表面处理前处理工序的流体净化环节，这类带支腿的立式罐体过滤结构是车间流体管路中非常常见的终端或前置净化单元，核心作用是截留流体介质中的固体悬浮杂质、脱脂工序带出的浮油渣、加工残留碎屑，保证进入下一道工序的流体洁净度满足工艺要求，避免杂质磨损后续泵阀、堵塞精密喷嘴或是污染最终成品。从结构设计逻辑来看，整个罐体采用立式圆柱承压结构，底部采用三条均布的板式支腿做支撑，支腿底部预留了安装地脚螺栓的通孔，安装时需要保证支腿所在的安装平面平面度公差不超过2mm/m，避免罐体安装后出现倾斜导致内部滤袋偏载、过滤时局部流速不均影响过滤效率；支腿的高度设计预留了罐体底部排液口的操作空间，

　　排液口位于罐体下封头的最低位置，停机排渣、更换滤袋时可以完全排空罐内残留介质，避免积液长期滞留滋生细菌或是腐蚀罐体内壁。罐体顶部采用快开式卡箍锁紧的椭圆封头结构，封头和罐体法兰之间嵌有耐介质腐蚀的密封胶条，日常更换滤袋时不需要完全拆卸所有紧固件，松开卡箍的锁紧手轮就可以翻转封头完成开盖操作，封头侧面设置了带阻尼的支撑转臂，开盖后转臂可以承托封头重量，不需要额外吊装设备就能单人完成滤袋更换作业，大幅降低日常维护的操作强度。封头顶部设置了排气阀接口，设备初次投用或是每次更换滤袋后重启时，需要先打开排气阀排尽罐内的空气，待排气阀稳定流出介质后再关闭，避免罐内形成气阻导致过滤流量达不到设计值，同时也能防止带压气体冲击滤袋造成滤袋破损。罐体侧面设置了侧进式进料接口，介质从切线方向进入罐内后会沿罐体内壁形成旋流，大颗粒的杂质会在旋流离心力作用下先沉降到罐体底部的沉渣区，减少滤袋的直接负载，延长滤袋的单次使用寿命；罐体下部的出液接口位于滤袋安装腔的下方，经过滤袋过滤后的洁净介质从出液口流出进入下游管路，滤袋采用压紧圈固定在罐体内部的承托网板上，承托网板采用冲孔板加加强筋的结构，可以承受过滤时的正向压差，避免滤袋在高压差下被压破导致杂质泄漏。设计这类罐体结构时，首先要根据设计处理流量确定罐体的直径和高度，常规同规格结构的处理流量在10-20m³/h区间，对应的罐体直径在400-600mm，筒体高度在800-1000mm，整体安装高度（含支腿、

　　封头顶部排气阀）控制在1300-1500mm，安装时需要在罐体周边预留至少600mm的操作空间，满足开盖更换滤袋、操作侧部手轮、连接管路的操作需求。罐体的壁厚需要根据设计工作压力来选取，常规工况下设计压力0.6MPa时，采用304不锈钢材质的筒体壁厚取3mm即可满足强度要求，如果是处理腐蚀性较强的介质，可以更换为316L材质并适当增加壁厚，同时内壁做抛光处理降低介质挂壁的概率。侧部设置的手轮结构是卡箍锁紧的操作部件，转动手轮可以带动卡箍环收紧或是松开，锁紧时需要对称分次拧紧锁紧件，保证法兰周向的密封压缩量均匀，避免出现局部泄漏。进出液接口均采用标准法兰连接，方便和现场管路快速对接，接口的公称通径和处理流量匹配，

　　常规配置DN50或是DN65的法兰接口，对接时要注意流向标识，避免接反导致滤袋被反向冲脱。这类结构在实际使用中，需要根据进出口的压差判断滤袋的堵塞情况，当压差达到0.15-0.2MPa时就需要停机更换滤袋，避免压差过大导致滤袋破损、密封件失效。建模过程中需要重点关注卡箍和法兰的配合公差、支腿的安装定位尺寸、转臂的转动行程是否会和周边部件产生干涉，尤其是开盖状态下封头翻转的角度要保证滤袋可以顺利从罐口取出，不会被转臂或是封头部件遮挡。另外罐体底部的支腿需要做加强处理，支腿和罐体下封头的连接位置采用焊接贴板加强，避免满罐运行时支腿连接处出现应力集中导致焊缝开裂。整个结构没有复杂的传动部件，核心的可靠性来自密封结构的设计和承压部件的强度校核，建模时所有的焊接位置都要预留合理的焊脚尺寸，法兰的密封面粗糙度要满足密封要求，快开结构的锁紧件要做防松设计，避免设备运行过程中因为振动导致锁紧件松动出现泄漏。
