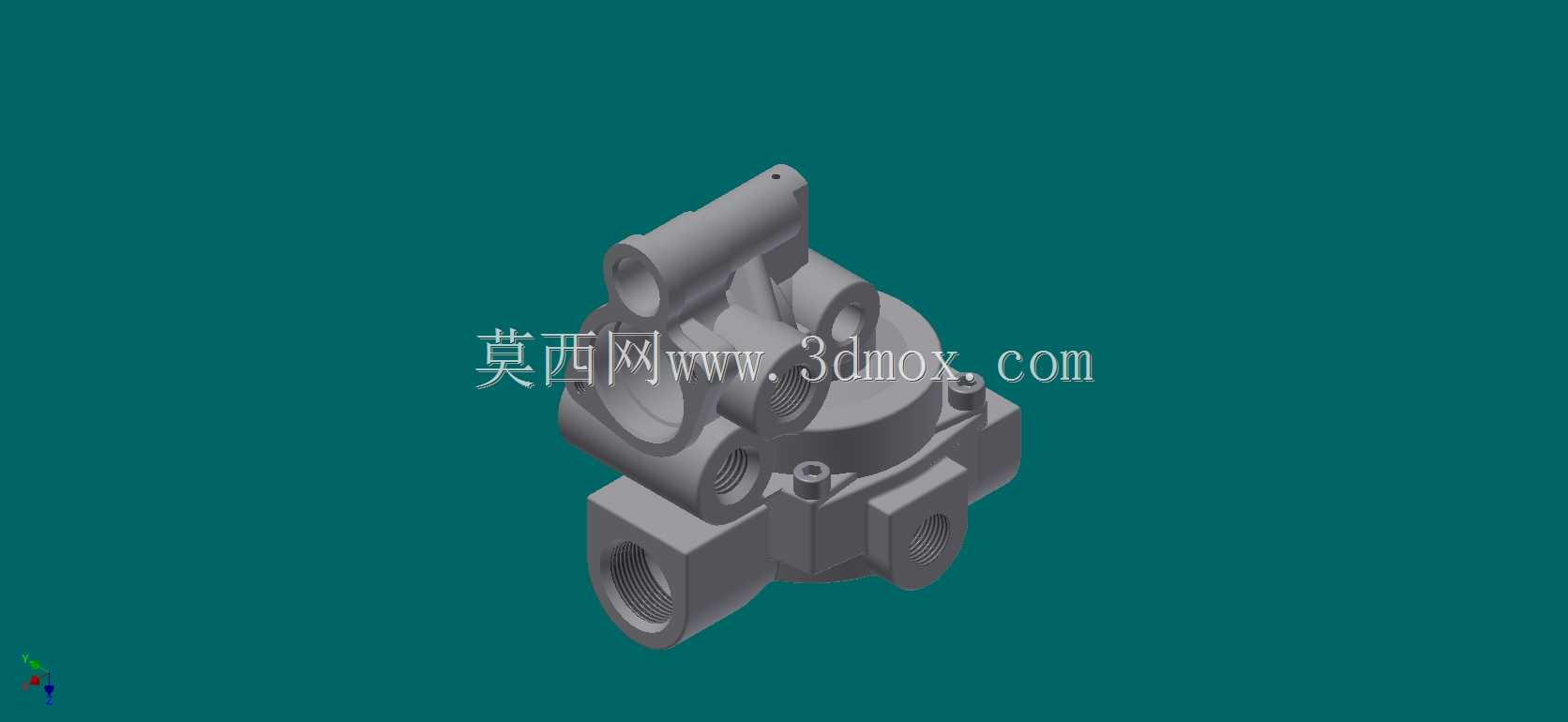

多通路集成式液压阀组结构设计

　　这款多通路集成阀组的结构设计，核心围绕流体管路系统的集中控制需求展开，在工程机械液压回路、工业流体输送系统、小型动力单元配套场景中都能适配。从实际工况出发，设计阶段首先梳理了不同通路口径的压力等级匹配逻辑，所有带内螺纹的外接端口均采用标准管螺纹规格，可直接对接对应通径的液压油管、流体输送管路，无需额外加工过渡接头，减少现场装配的密封泄漏点。阀体主体采用一体化锻坯加工思路，将原本分散布置的单向阀、节流阀、溢流阀安装位全部集成在单一阀块上，相比管式连接的分散阀组，能减少40%以上的管路接头数量，同时压缩整体安装空间，在紧凑型动力站、小型工程机械的有限安装舱内更易布置。

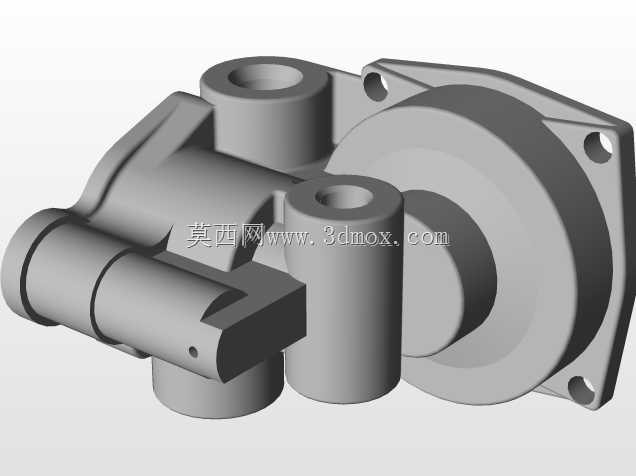

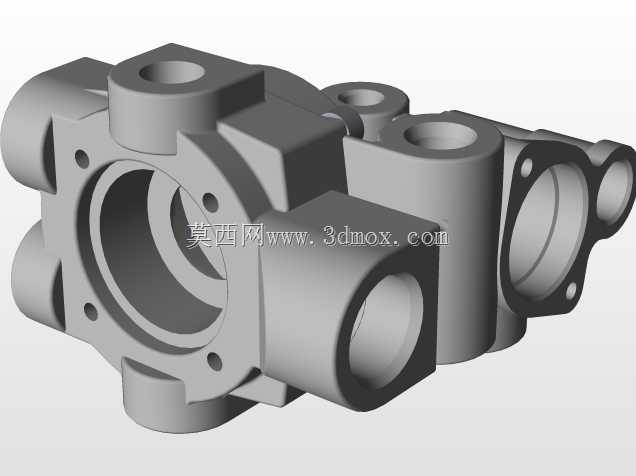

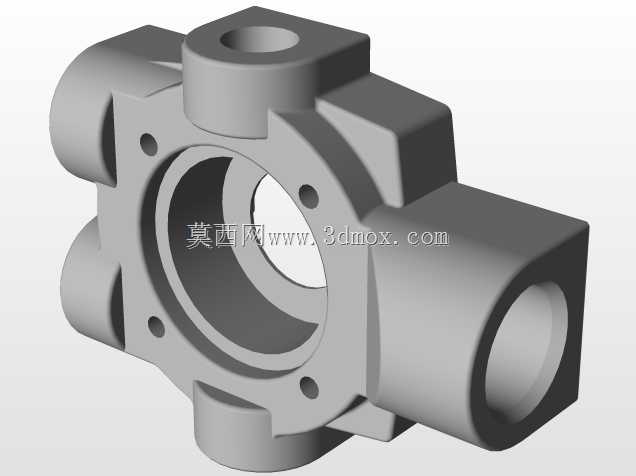

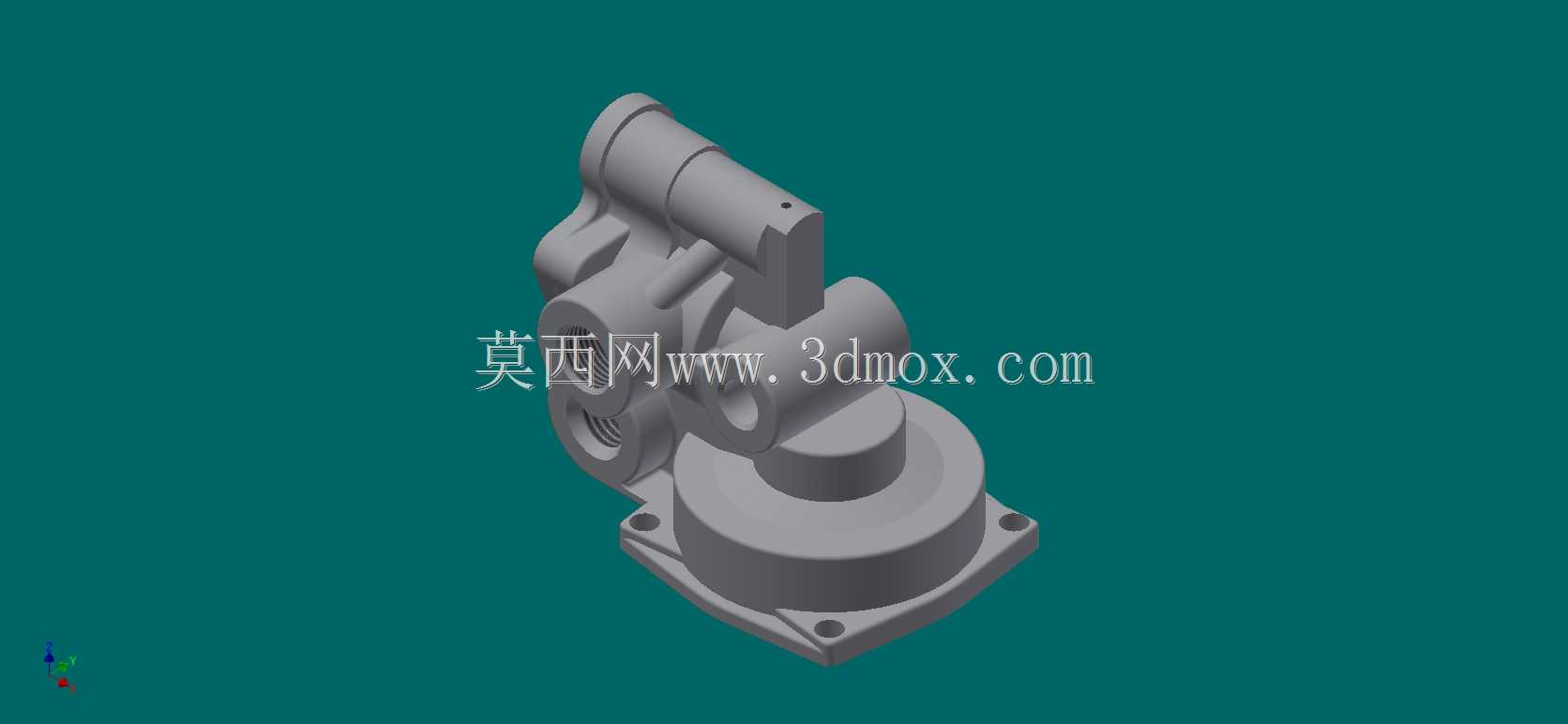

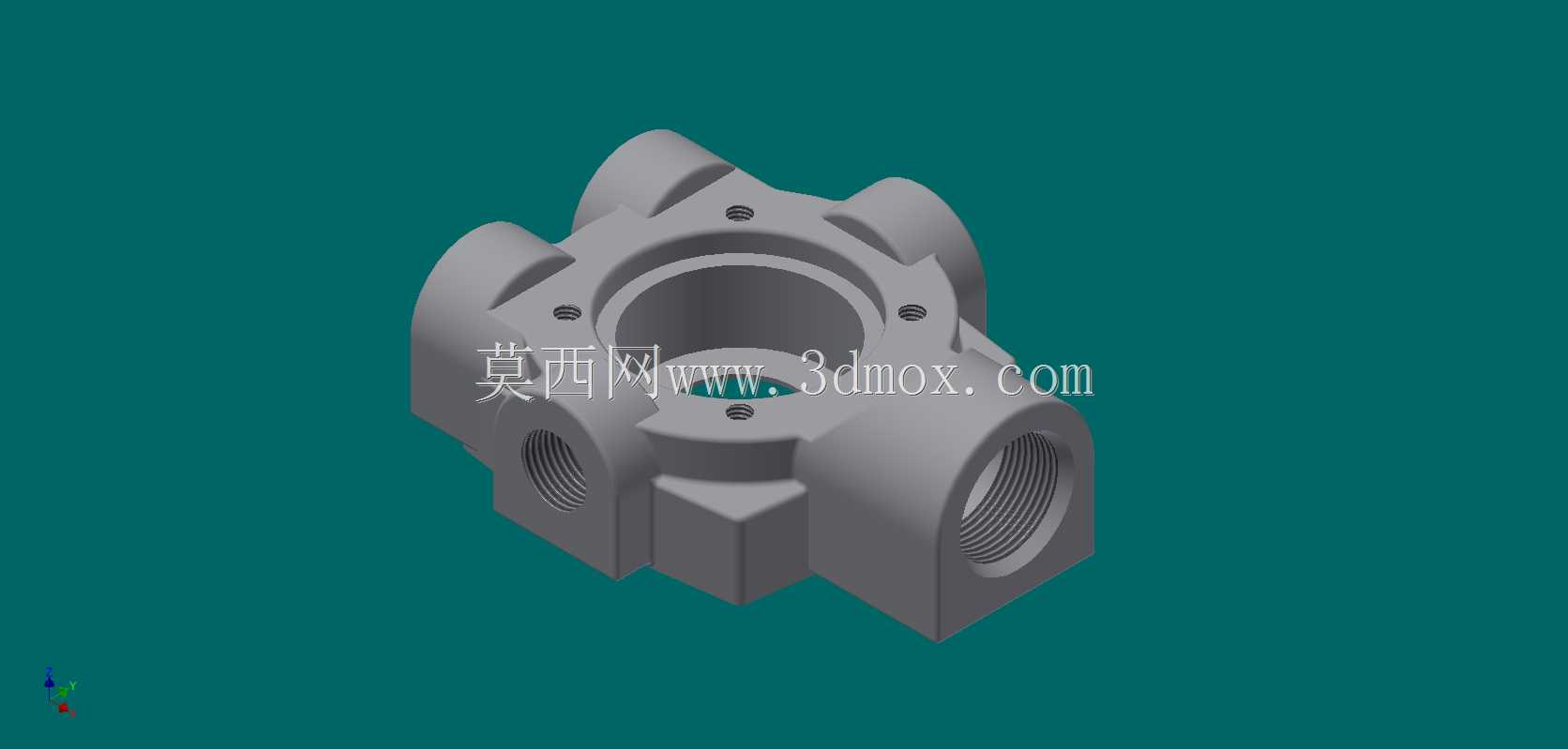

　　从结构细节来看，阀块上的各个通路采用斜孔与直孔组合的内部流道设计，流道转折处均做了圆弧过渡处理，避免流体直角转向产生的局部压损，同时减少流道内的紊流噪声，适配压力范围覆盖低压回油到中压工作油路的不同需求。顶部的凸台结构为电磁阀安装基准面，平面度控制在0.02mm以内，安装时可保证电磁阀密封面完全贴合，杜绝高压油液从安装面渗漏的问题。侧面分布的多个外螺纹接口分别对应进油口、工作油口、回油口，不同口径的接口做了差异化的沉台深度设计，避免管路安装时出现干涉，相邻接口的中心距预留了标准扳手的操作空间，现场装配时无需使用特殊工装即可完成管路拧紧作业。

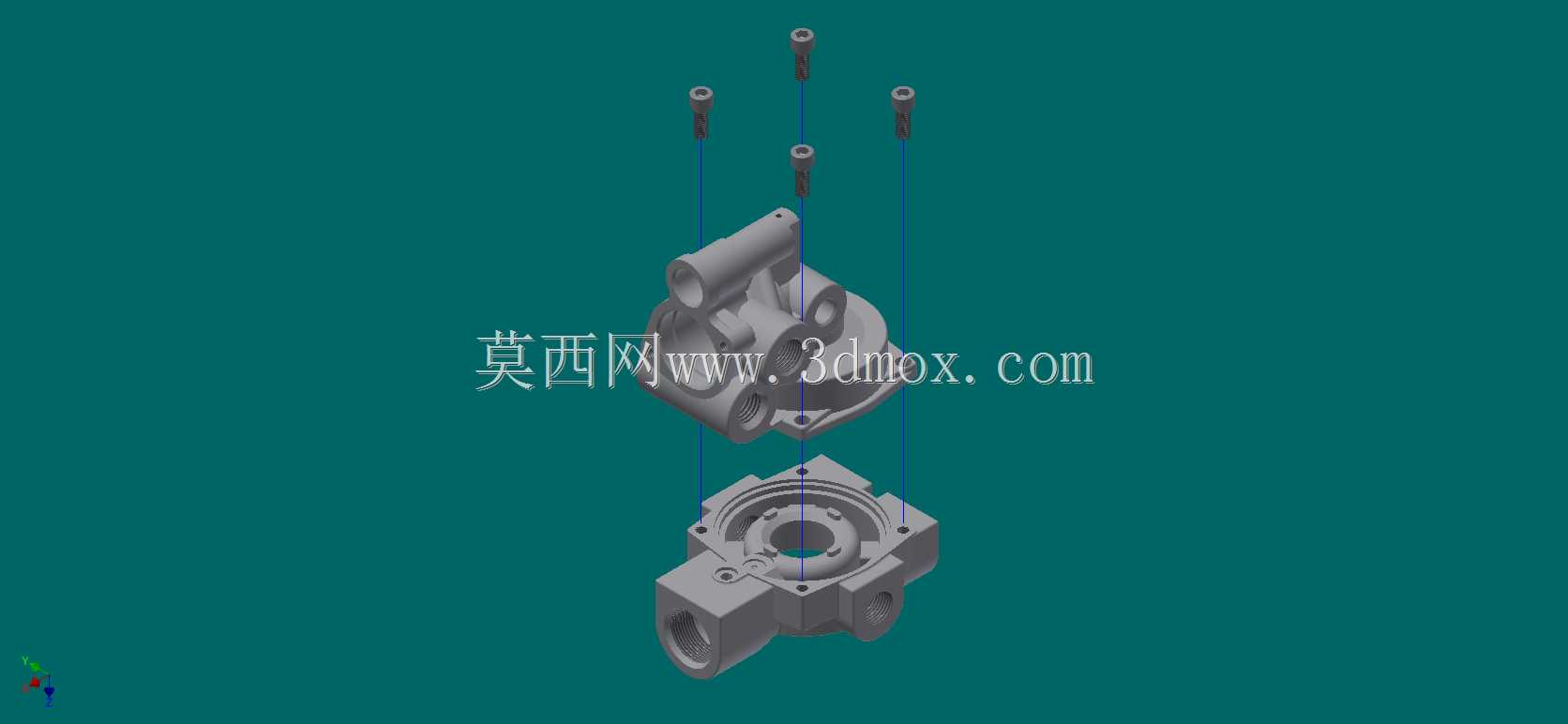

　　设计过程中充分考虑了安装边界的限制，阀块底部预留了两个标准安装孔位，可通过螺栓直接固定在设备的安装基座上，安装孔的位置公差控制在±0.1mm，能适配多数通用液压站的安装面板开孔尺寸。阀块的整体外形做了倒角去毛刺处理，所有外露棱边均倒R2圆角，避免装配过程中划伤操作人员或损坏外接管路的保护层。内部流道的加工精度控制在IT8级，流道内壁粗糙度达到Ra1.6，减少油液流动过程中的阻力损失，同时避免内壁残留的加工铁屑在系统冲洗阶段难以清理，造成后续阀件卡滞的故障。

　　从功能特性上看，这款集成阀组可同时实现三路工作油路的独立通断控制、一路溢流调压、一路单向止回的功能，相比分散布置的阀件组合，整体重量降低30%左右，同时减少了外部管路的振动松动风险，在移动作业的工程机械上适配性更强。设计阶段还做了壁厚校核，所有流道之间的最小壁厚满足31.5MPa压力等级的强度要求，通过有限元分析验证，在额定压力下阀体的最大变形量不超过0.03mm，不会出现密封面失效的问题。各个阀件的安装腔深度做了统一基准设计，更换不同品牌的同规格插装阀时无需调整安装尺寸，提升了后续维护替换的便利性。

　　在实际应用中，这类集成阀组常配套在小型挖掘机的先导控制回路、液压站的执行元件控制回路、自动化设备的流体动力控制单元中，相比传统的管式连接阀组，装配工时可缩短60%以上，后期维护时排查故障点也更集中，无需逐段检查外部管路的泄漏情况。阀块表面采用镀锌钝化处理，具备基础的防锈能力，可适配一般工业环境下的使用需求，若用于潮湿或腐蚀工况，也可在表面做镀镍或氧化处理提升防护等级。
