CA6140机床配套自由滚轮输送转盘

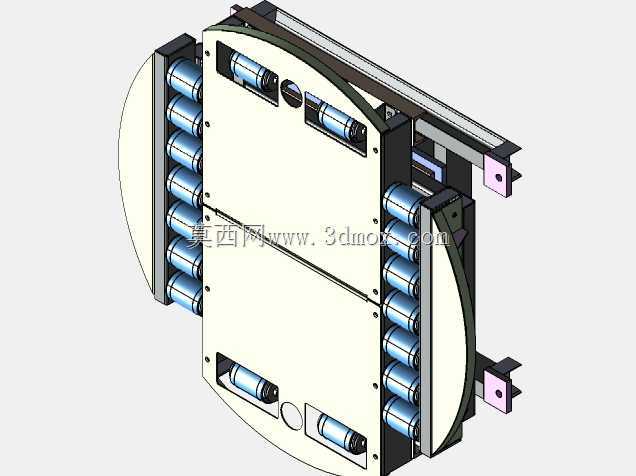

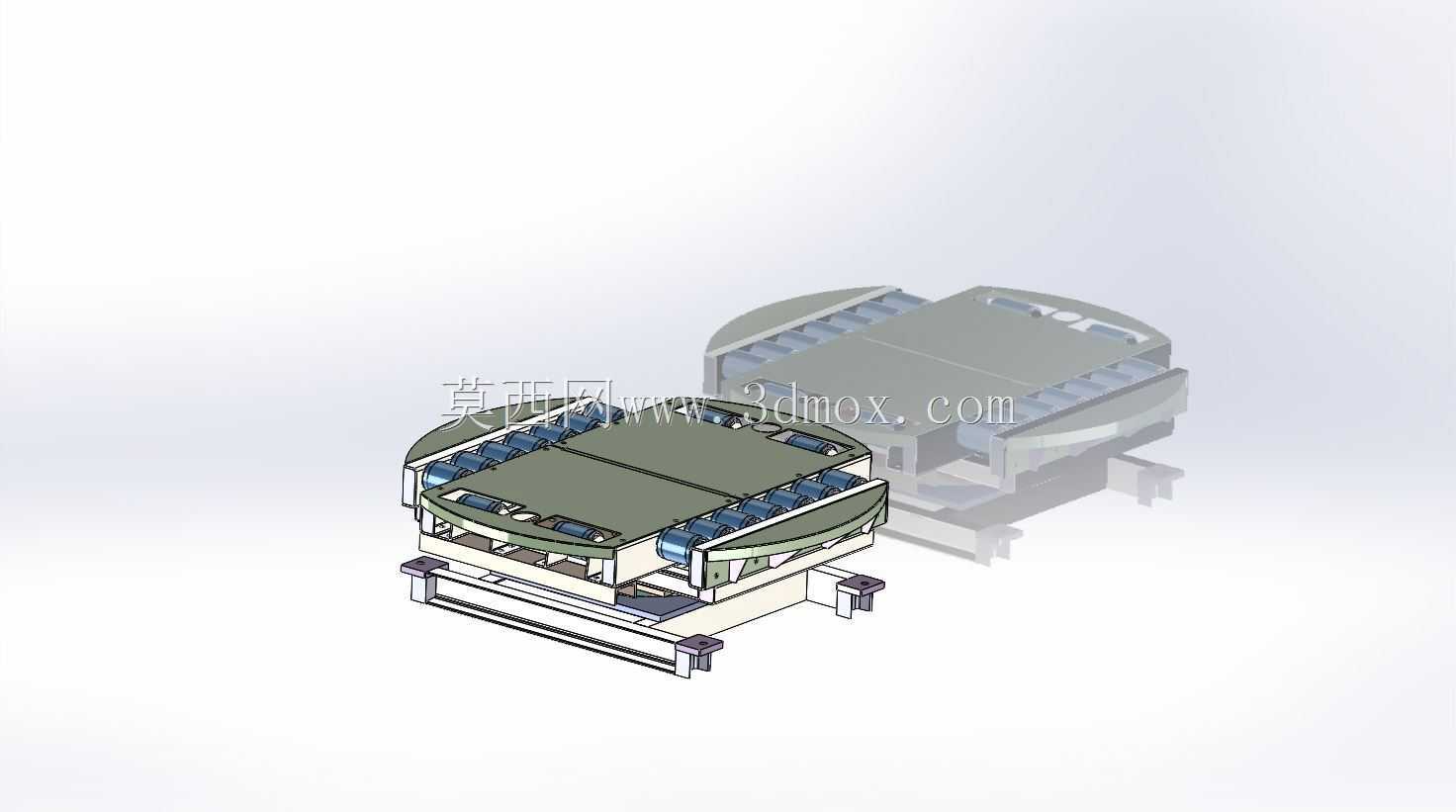

　　这款滚轮转盘主要适配CA6140普通车床的上下料工位，在机加工车间的工件流转环节承担重载工件的回转换向与短距离输送功能，解决长轴类、盘类重型工件在机床周边工位调整时，人工搬运转向费力、定位偏移的实际问题。整体采用双层框架式焊接结构作为承载基体，下层为固定安装底座，预留了与机床周边工位平台对接的安装孔位，安装时可直接通过螺栓固定在预制的工位地坪或设备配套支架上，底座的支脚高度可通过底部的调节螺栓进行微调，抵消安装面的平面度误差，保证上层转盘的水平度偏差控制在0.1mm/m以内，避免工件输送时出现偏载卡顿。上层转盘的承载面均匀排布了多组独立滚轮组件，滚轮采用包胶轴承结构，既可以降低工件在台面上滑动时的表面划伤风险，

　　又能减少工件推移时的摩擦阻力，单组滚轮的径向承载能力经过校核，可满足常规轴类、盘类机加工件的承重需求，不会出现滚轮压溃或转动卡滞的问题。转盘的回转支撑采用内置的交叉滚子轴承结构，可承受径向、轴向与倾覆力矩的复合载荷，回转过程无明显旷量，转动阻尼均匀，操作人员仅需施加较小的推力即可带动承载面完成0-360度的任意角度回转，方便将工件调整至与机床主轴对齐的上料位置，或是转向后续输送工位。转盘两侧设置了限位挡边结构，可防止工件在推移或回转过程中从台面滑落，挡边的高度经过优化，既不会阻碍工件的正常吊装上下料，又能在工件意外偏移时起到可靠的阻挡作用。在设计过程中，优先考虑了机加工车间的恶劣工况，所有外露金属结构件均做了发黑防锈处理，

　　滚轮的转轴采用密封轴承结构，可有效阻挡切削液、金属切屑进入轴承内部，降低日常维护的频次，延长设备的实际使用寿命。整体结构没有冗余的复杂传动部件，纯机械结构的设计可靠性更高，即使在车间供电中断的情况下也可正常使用，不会影响生产线的正常流转节奏，适配CA6140车床常规加工工件的尺寸范围，安装后不会超出机床原有操作区的安全边界，不会干涉操作人员的正常上下料操作与机床的门体开合。
