移动式双级过滤推车集成流体处理装置

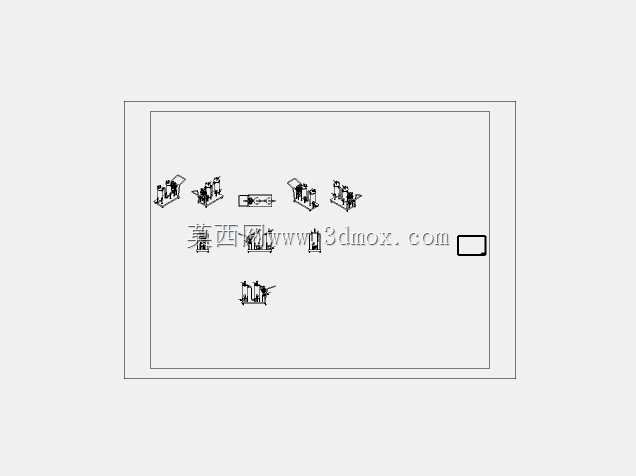

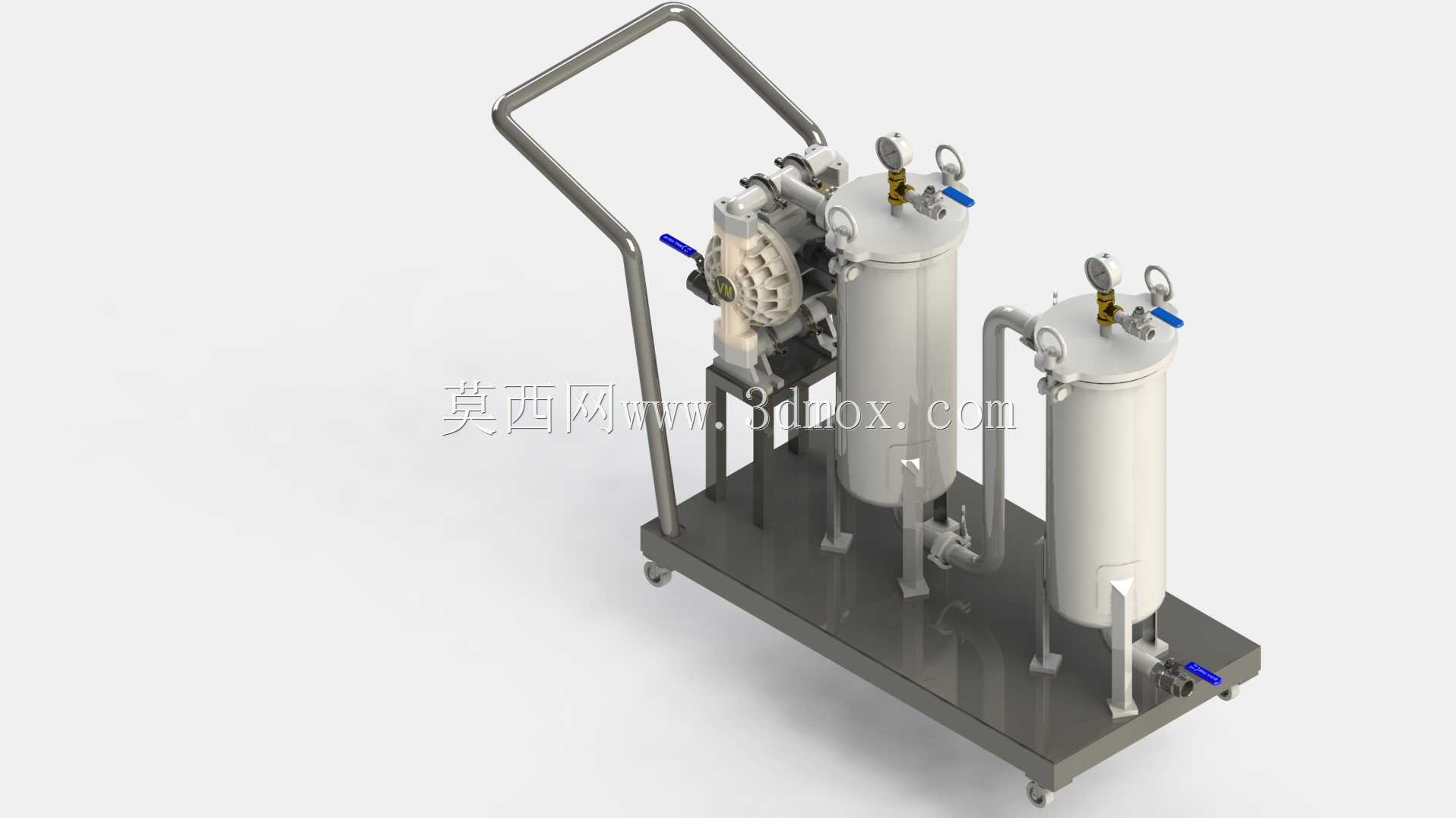

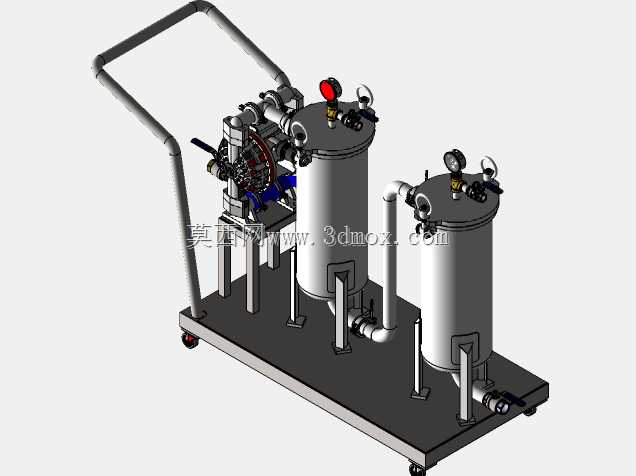

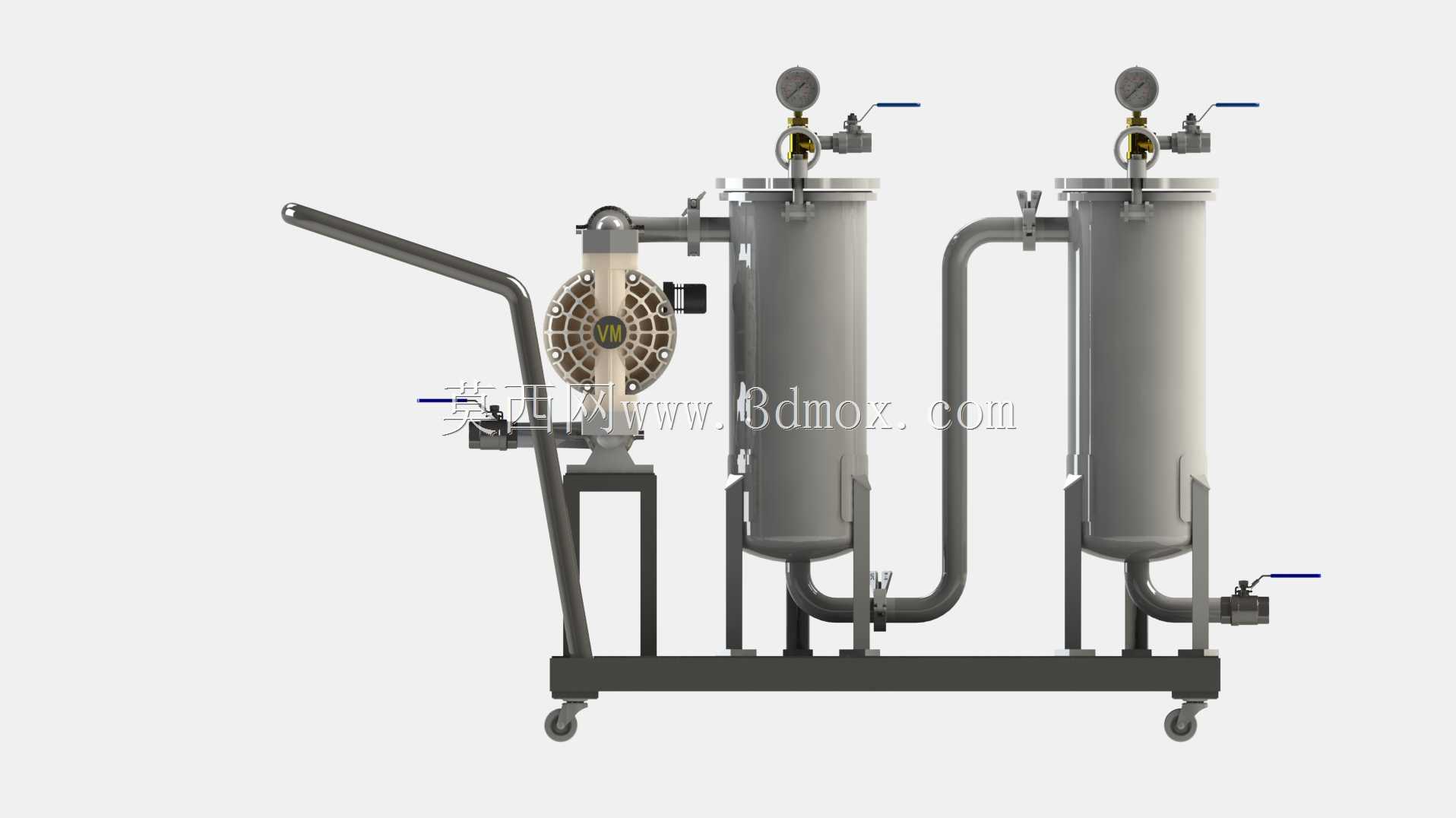

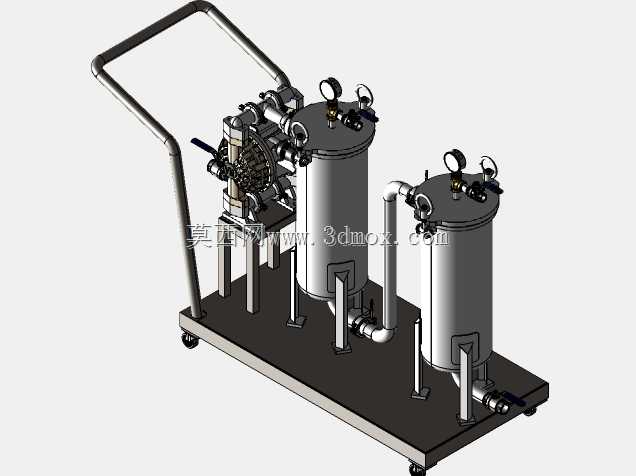

　　这套移动式过滤集成装置，主要面向中小批量流体物料的精细化过滤作业场景，常见于精细化工配料段、食品饮料半成品处理、机加工切削液循环净化、涂装前处理药液过滤这类需要灵活转场作业的工位，不用固定安装管路，推到对应作业点接好进出口就能快速投用，解决了固定过滤系统覆盖范围有限、小批量多工位切换作业成本高的问题。整套装置采用推车式集成布局，底部是碳钢焊接的平板式机架，四个角安装带刹车的万向脚轮，后侧延伸出折弯成型的推拉手把，转场时单人就能完成推移和定位，脚轮踩下刹车后可以在作业位置保持稳定，不会因为管路内流体压力波动出现移位。机架上的核心功能部件从左到右依次排布：最左侧是气动隔膜泵作为流体输送动力源，这类泵靠压缩空气驱动，不用接电，

　　适合输送有一定粘度、含少量软性杂质的流体，也不会因为干转出现泵体损坏，对作业现场的适配性更强；隔膜泵出口通过硬管依次连接两个串联的立式过滤桶，第一级过滤桶精度稍低，用来拦截流体里粒径较大的颗粒杂质，第二级过滤桶精度更高，完成精细化过滤，两级过滤的配置可以减少高精度滤芯的堵塞频率，延长滤芯更换周期，降低日常耗材成本。两个过滤桶顶部都安装了压力表和手动排气阀，作业时可以通过压力表的读数判断滤芯堵塞情况，当进出口压差达到设定阈值时就需要停机更换滤芯，排气阀用来在开机初始阶段排掉桶内的空气，避免气阻导致流体流量不足。过滤桶的底部都设置了排污阀，日常维护或者更换滤芯时，可以打开排污阀排净桶内残留的流体，避免残液泄漏污染作业现场。

　　整套装置的管路全部采用硬管折弯焊接成型，管路走向沿着机架边缘排布，尽量减少直角弯头的数量，降低管路的沿程压力损失，所有管路连接位置都做了密封处理，承压能力可以满足常规中低压流体输送的要求。从安装边界来看，整套装置的占地尺寸控制在紧凑范围内，长度方向不超过1.2米，宽度方向不超过0.6米，高度方向不超过1.3米，推拉手把的高度符合人体工程学设计，推移时不用过度弯腰，适合在车间狭窄通道内通行，也能推入常规的设备间隙里完成就近作业。设计阶段重点考虑了日常维护的便捷性，过滤桶的上盖采用快开式结构，不用大型工具就能拆开更换滤芯，隔膜泵安装在机架的预留安装位上，固定螺栓外露，后期检修更换泵体时不用拆解周边管路；所有阀门的操作手柄都朝向推车外侧，

　　站在装置侧面就能完成阀门开关、排气、排污等操作，操作空间充足，不会出现操作干涉的问题。实际作业时，流体从隔膜泵入口吸入，经过第一级粗滤拦截大颗粒杂质，再进入第二级精滤去除细小杂质，最后从装置末端的出口排出到接料容器或者下游设备，整套流程不需要额外搭建临时管路，接好气源和进出口软管就能启动作业，转场时只需要关闭进出口阀门、排净残液、断开外接管路就能推走，相比固定式过滤系统，在多品种小批量的生产场景下作业效率提升明显，也减少了临时管路连接带来的泄漏风险。机架的平板台面除了固定核心部件，还预留了少量空余位置，可以临时放置更换用的滤芯、操作工具等小物件，不用额外配置工具放置架，进一步提升了现场使用的便利性。装置的重心经过校核，所有重型部件都靠近机架中心位置，推移时不会出现前倾或者侧翻的问题，脚轮的承重选型留有足够余量，满载状态下推移也不会出现脚轮变形或者卡滞的情况。
