摩托车用川崎款摇臂线轴结构设计

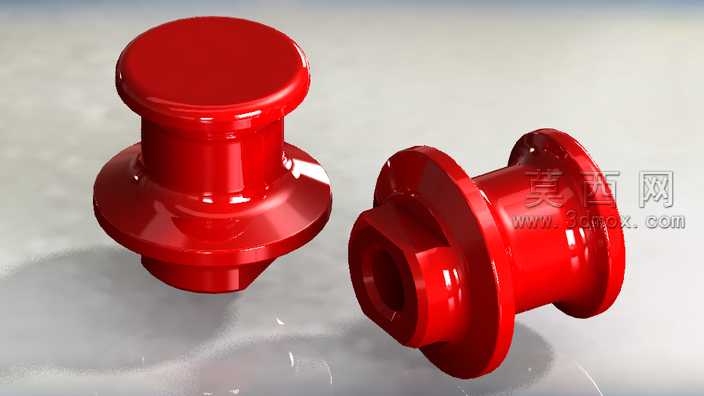

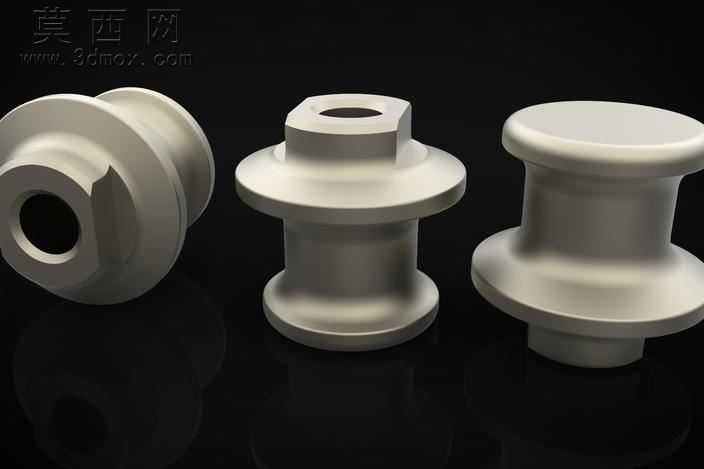

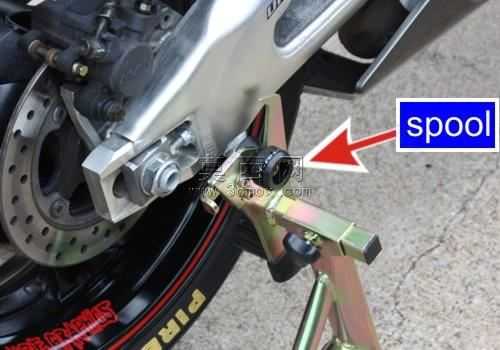

本款摇臂线轴为摩托车传动摇臂系统的配套标准据点部件，采用三维参数化建模方式完成全流程设计，建模阶段优先保证部件的装配适配性与结构强度，针对不同品牌摩托车型的摇臂安装点位做了统一化的尺寸适配，可兼容本田、川崎、铃木、雅马哈等多款主流摩托车型的后摇臂安装需求。建模过程中首先绘制中心通孔的轴向截面草图，通过旋转特征生成线轴的主体回转基体，随后针对顶部的六角限位结构单独绘制拉伸草图，做对称拉伸切除与倒角处理，保证六角部位的扳手适配尺寸符合通用紧固件标准，上下两端的凸缘结构采用等半径圆角过渡，避免应力集中导致的部件断裂风险。材质渲染阶段选用哑光金属质感的合金钢材质，调整材质的粗糙度、金属度参数模拟真实热处理后的金属表面质感，场景采用黑色哑光背景搭配三点布光，分别设置主光源、补光与轮廓光，突出部件的回转结构轮廓与表面加工纹理，清晰展现各部位的尺寸过渡细节。结构设计上，中心通孔为贯穿式设计，用于穿装固定销轴与摇臂形成铰接配合，中部的收腰结构用于卡装摇臂的限位卡槽，上下凸缘的直径差经过精准计算，既保证安装时的轴向限位强度，又尽可能降低部件的整体重量，符合摩托车零部件轻量化的设计要求。设计思路围绕标准件的通用互换性展开，所有安装尺寸均参照摩托车通用紧固件标准设定，无需额外修改即可直接适配对应车型的后摇臂结构，安装后可作为摇臂摆动的支撑据点，保障后摆动手臂的运转平顺性，模型完成后可直接用于3D打印快速成型，也可导出至工程软件做后续的力学仿真与加工工艺规划。
