电动千斤顶液压油路系统结构设计方案

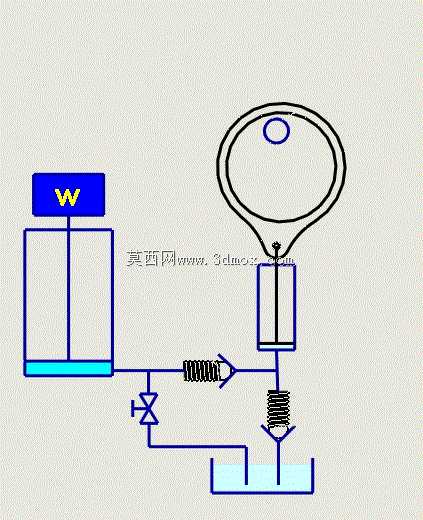

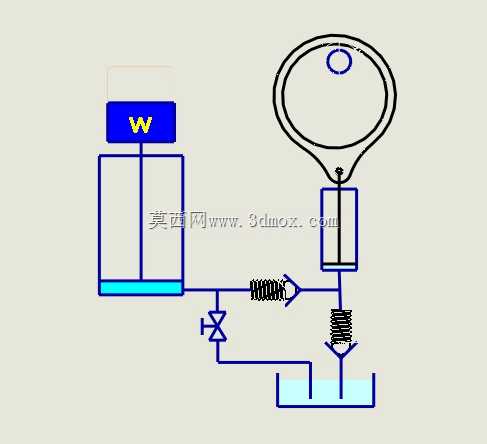

　　油路中的单向阀布置在泵体出口与顶升油缸的无杆腔之间，采用钢球弹簧式的硬密封结构，开启压力设定在0.03MPa，既可以保证泵油时油液顺利顶开钢球进入油缸，又能在泵停止工作时快速落座封闭油路，避免顶升状态下油液倒流导致的负载沉降，这个单向阀的安装位置尽量贴近油缸无杆腔的油口，缩短高压油的封闭管路长度，减少管路膨胀带来的顶升位移虚量。带载顶升过程中，当油缸压力超过系统设定的额定溢流压力时，并联在泵出口的溢流阀会自动开启，将多余的油液导回油箱，避免电机过载或者管路超压爆管，溢流阀的回油路径直接接入油箱的液面以下，减少回油冲击带来的油箱气泡问题，避免泵体吸空产生噪音和气蚀。手动截止阀布置在油缸无杆腔与油箱之间的回油路径上，采用锥面密封结构，在起重顶升、设备维保、车辆应急抢修这类需要短距离大吨位举升的作业场景里，电动千斤顶的油路设计直接决定了设备的顶升稳定性、负载保持能力与泄压操作的安全性，这套油路结构围绕电动驱动的液压顶升逻辑搭建，完全适配小型电动千斤顶的作业需求。从实际作业的工况出发，这套油路首先要满足的是空载快速顶升、带载平稳升压、负载下无内泄沉降、泄压时匀速回落的核心要求，区别于手动千斤顶的人力驱动泵油逻辑，电动驱动端的动力输入直接连接齿轮泵单元，省去了手动压杆的往复操作结构，泵体的进油口直接连通油箱的低位吸油区，进油路径上设置的粗滤结构可以阻挡油箱内可能存在的金属碎屑、密封胶残渣进入泵体，避免泵齿磨损或者单向阀卡滞的故障。

　　阀杆的操作端延伸至设备壳体外侧，带载状态下需要泄压回落时，缓慢旋开截止阀即可控制回油通流面积，实现顶升负载的匀速下降，不会出现突然失速下落的安全隐患，截止阀的全开通径匹配油缸的回落速度要求，保证满负载状态下的回落速度控制在10mm/s以内，符合起重作业的安全规范。油箱的设计充分考虑了小型电动千斤顶的便携性要求，有效容积设定为油缸最大行程容积的1.2倍，既可以容纳油缸完全回缩时的全部回油，又不会因为油箱体积过大增加设备整体重量，油箱的加油口设置在顶部高位，带透气塞结构，保证油箱内部始终与大气连通，避免泵体工作时油箱内部形成负压影响吸油效率，油箱底部设置的放油螺塞方便定期更换液压油时排空旧油和沉积杂质。顶升油缸采用单作用柱塞式结构，

　　无杆腔进油时柱塞伸出实现顶升，回缩时依靠负载自重和柱塞复位弹簧的作用力将油液压回油箱，油缸的密封件采用耐磨橡胶+导向环的组合结构，导向环采用铜基粉末冶金材质，既可以承受柱塞的侧向力，又能减少密封件的磨损，延长油缸的使用寿命，油缸的顶部球头结构可以自适应被顶升物体的接触面角度，避免局部应力集中损坏设备或者顶升接触面。整套油路的管路连接采用卡套式硬管连接为主，靠近泵体和油缸的振动位置采用高压橡胶软管过渡，硬管的折弯半径不小于管径的3倍，减少管路的油液阻力，管路的固定点间距控制在150mm以内，避免电动泵工作时的振动导致管路接头松动漏油。从安装边界来看，整套油路的所有元件都集成在千斤顶的底座壳体内部，泵体与电机的连接采用同轴法兰安装，

　　同轴度误差控制在0.1mm以内，避免泵轴受径向力导致的早期磨损，油缸垂直安装在底座的中心位置，轴线与底座支撑面的垂直度误差不超过0.2mm，保证顶升过程中柱塞不会出现偏磨，所有阀块都集成安装在同一个油路块上，减少分散管路的接头数量，降低漏油风险，油路块的内部油道采用钻孔加工，流道交汇处做倒圆角处理，减少油液的局部压力损失。实际作业中，这套油路可以适配额定负载5吨以内的电动千斤顶作业需求，顶升行程可以根据实际使用场景调整油缸长度，油路的额定工作压力设定在16MPa，试验压力达到24MPa无渗漏，完全满足日常维保、小型设备安装、车辆换胎这类场景的顶升作业要求，相比手动千斤顶的油路结构，电动驱动的油路设计大幅降低了操作人员的劳动强度，同时油路的安全冗余设计可以有效避免过载、内泄、失速回落这类常见故障，提升设备的作业可靠性。
