小型手动螺旋顶升支撑机构结构设计

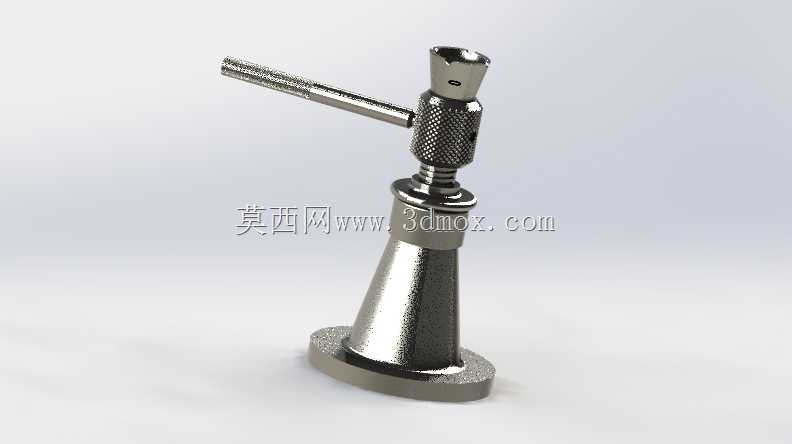

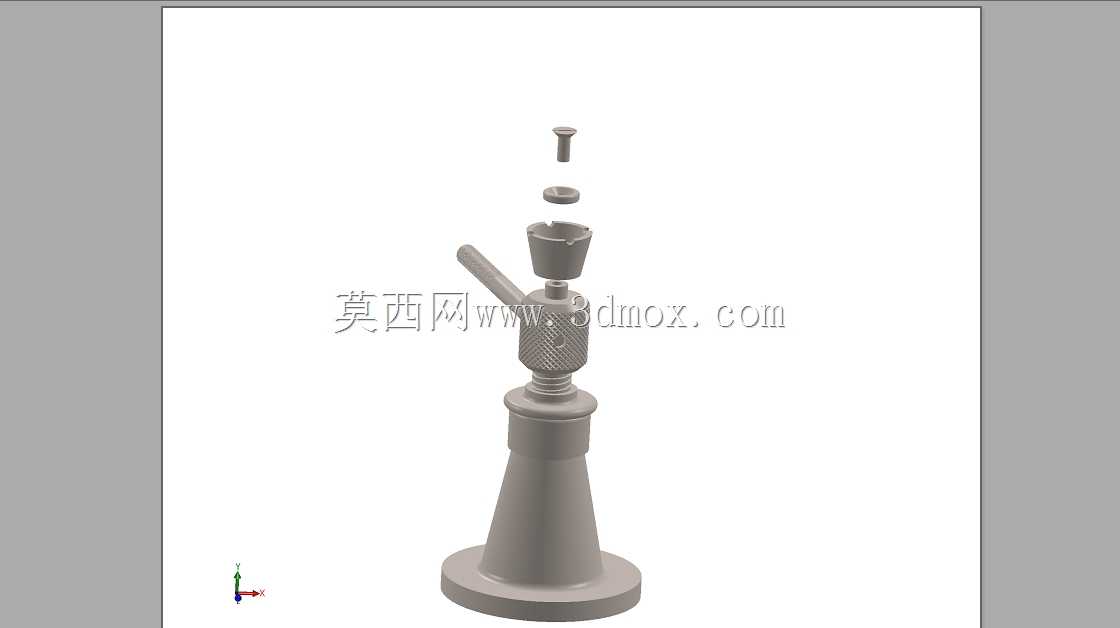

　　在精密工装装夹、小型设备调平、实验室检具支撑这类对顶升行程要求不大、但需要稳定支撑力的作业场景里，这类小型手动螺旋顶升结构的实用性远高于大吨位液压顶升设备。不同于常规大吨位千斤顶需要适配重载工况的粗壮结构，这款小型螺旋顶升机构主打小空间内的精准高度调节，整体采用锥形底座加螺杆顶升的结构布局，底座下表面做全平面加工，放置在金属工作台、花岗岩平台等基准面上时，能保证足够的接触面积，不会因为局部压强过大出现压痕或者支撑滑移。

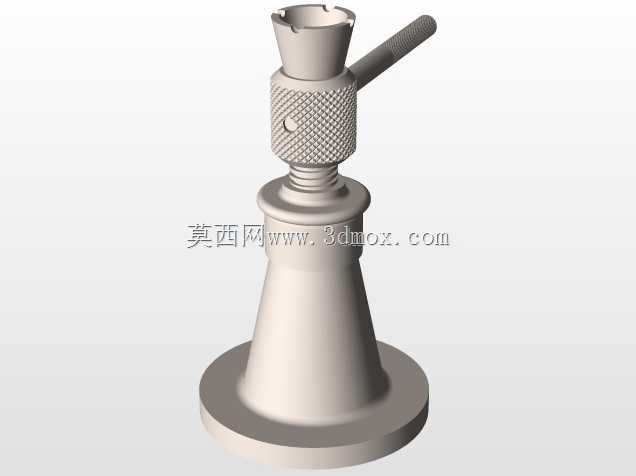

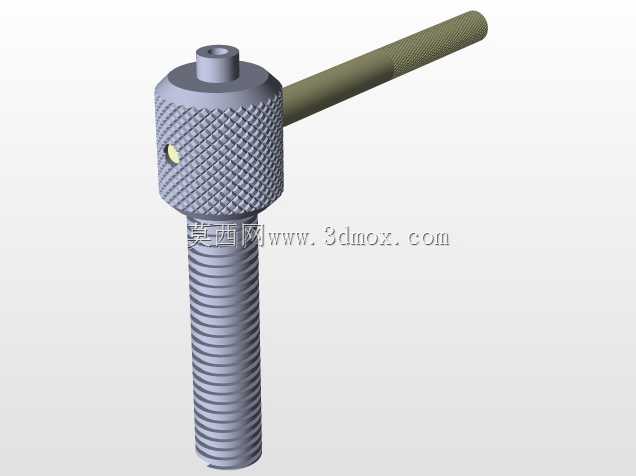

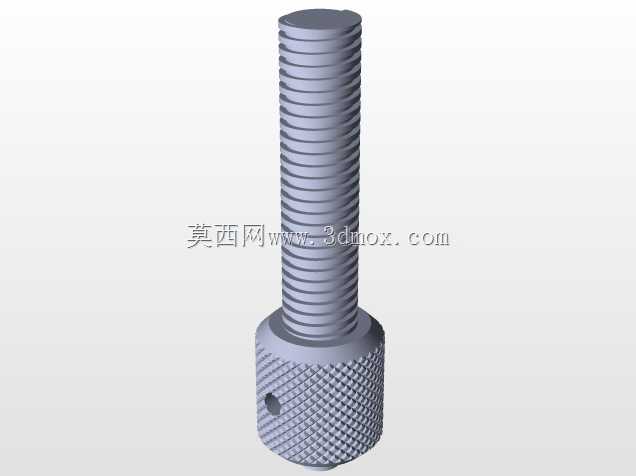

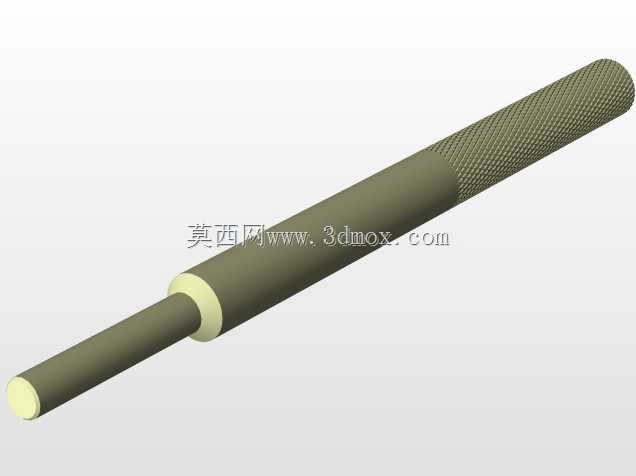

　　从功能实现逻辑来看，整套结构完全依靠螺纹副的自锁特性承载，没有额外的锁止零件，转动侧面的摇杆时，顶升螺杆会沿着内部的配合螺纹做轴向直线运动，实现高度的升降调节，摇杆和螺杆顶部的连接采用可拆卸的插装结构，不需要调节时可以将摇杆取下，避免周边作业人员误碰导致支撑高度变动。螺杆上部的滚花纹理是特意设计的手动微调结构，当需要毫米级的高度调整时，不需要插装摇杆，直接用手指转动滚花段就能实现微量进给，适配检具调平、工件装夹时的微幅高度修正需求。

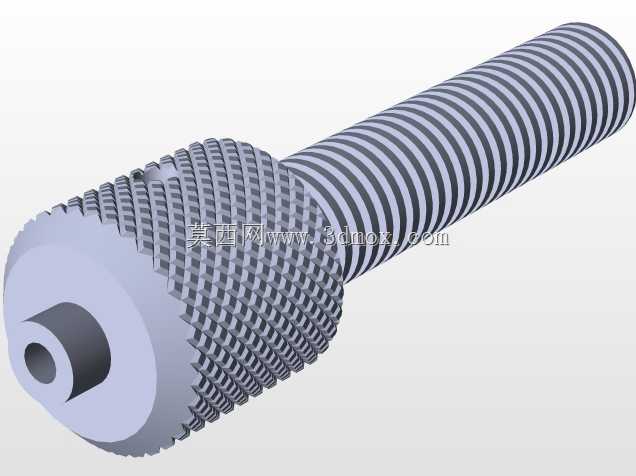

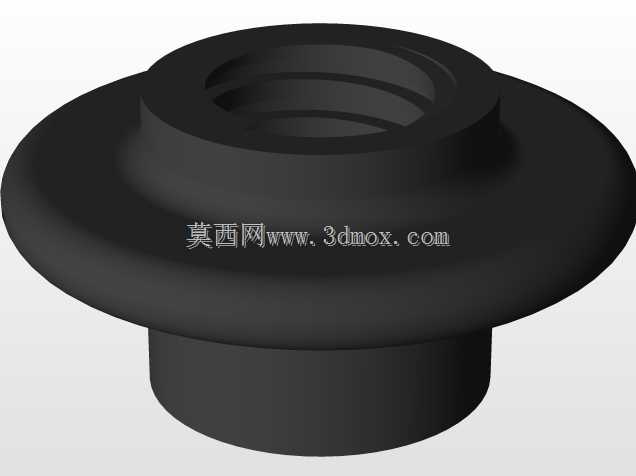

　　设计阶段首先要考虑的是螺纹副的选型，这里选用的是梯形传动螺纹而非普通连接螺纹，梯形螺纹的牙型角更小，传动效率比普通三角螺纹高，同时牙根强度更高，能承受持续的轴向载荷，而且螺纹升角小于当量摩擦角，不管承受多大的额定载荷，都不会出现螺纹自行反转回落的问题，从结构原理上保证支撑的安全性。底座的锥形结构不是单纯的造型设计，锥形的外壁从底座底面向上逐渐收窄，一方面能在有限的底座直径下提升整体结构的抗倾覆能力，当顶升的工件存在偏载时，锥形结构的刚性比直筒结构更好，不会出现根部应力集中导致的结构变形；另一方面锥形外壁在加工时更容易一次装夹完成外圆和端面的车削，减少加工工序的装夹误差，保证底座轴线和螺杆轴线的同轴度。

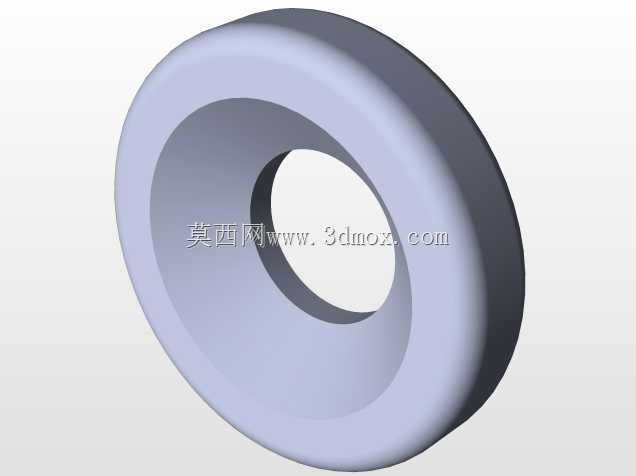

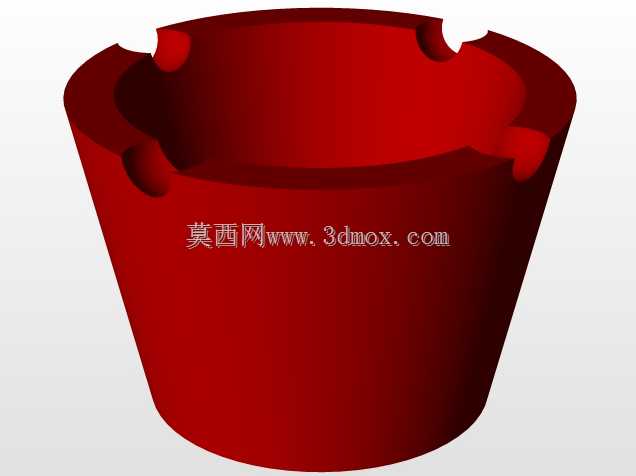

　　安装边界方面，这款顶升机构的底座直径控制在小尺寸范围内，能放进宽度仅几十毫米的工装槽内，最低闭合高度可以适配低矮空间的支撑需求，最大顶升行程覆盖小型作业场景的常用调节范围，不需要额外加装延长接杆就能满足多数调平、支撑的使用需求。顶部的支撑头做了内凹的弧面设计，和被支撑工件的下表面接触时，能避免硬接触刮伤工件表面，同时弧面的自定位特性可以补偿小角度的安装面倾斜，保证支撑力始终沿着螺杆轴向传递，不会给螺纹副带来额外的径向载荷。

　　实际使用中，这类小型螺旋顶升结构常配合台钳、工装夹具使用，比如在铣削加工薄壁工件时，工件下方悬空位置容易出现让刀变形，就可以将这个顶升机构放在工作台对应位置，调整到合适高度顶住工件薄壁处，提升加工时的工艺系统刚性；在设备组装调试时，小型钣金机架、电控柜的调平也可以用这类结构做辅助支撑，不需要额外购置重型调平脚，成本更低且调节精度更高。结构上没有易损的密封件、液压油腔，日常维护只需要定期给螺纹副涂抹润滑脂，就能保证长时间的调节顺畅，不会出现液压类顶升设备常见的漏油、泄压问题，在无尘车间、实验室这类对环境清洁度有要求的场景下使用也不会造成污染。

　　建模过程中需要重点保证几个配合面的公差：螺杆和底座内螺纹的配合公差选用中等间隙的传动配合，既保证转动时没有卡滞，也不会因为间隙过大导致顶升时出现晃动；底座底面和螺杆轴线的垂直度公差需要控制在合理范围内，避免支撑时出现倾斜受力；顶部支撑头和螺杆的连接采用小间隙配合，保证支撑头可以小角度浮动，适配不同倾斜角度的被支撑面。所有棱角位置都做了小倒角处理，避免安装调节时划伤操作人员，滚花段的纹理深度控制在合适范围，既保证手动转动时有足够的摩擦力，也不会因为纹理过深容易积存铁屑、灰尘。
