家用螺口LED球泡灯内部结构三维数模

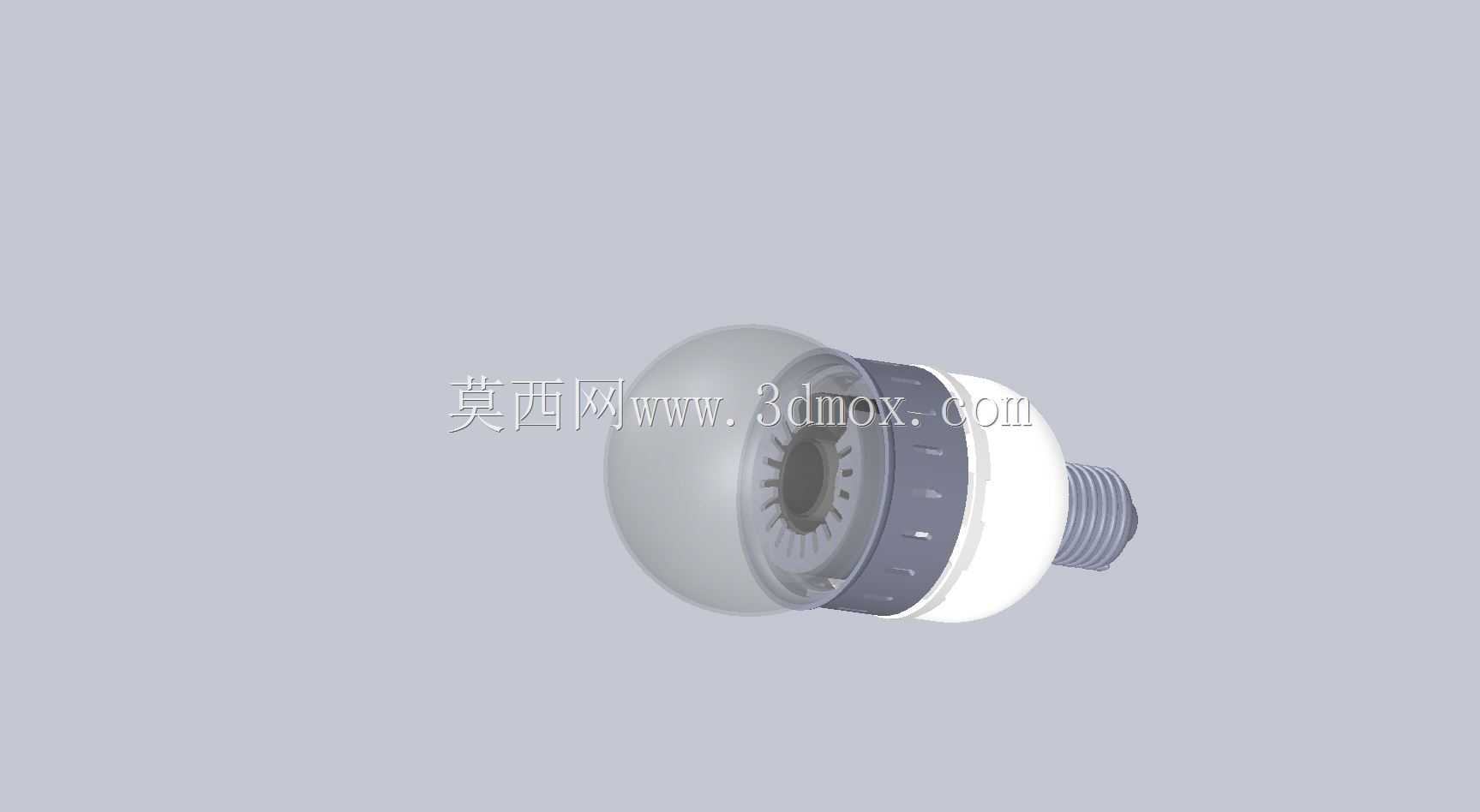

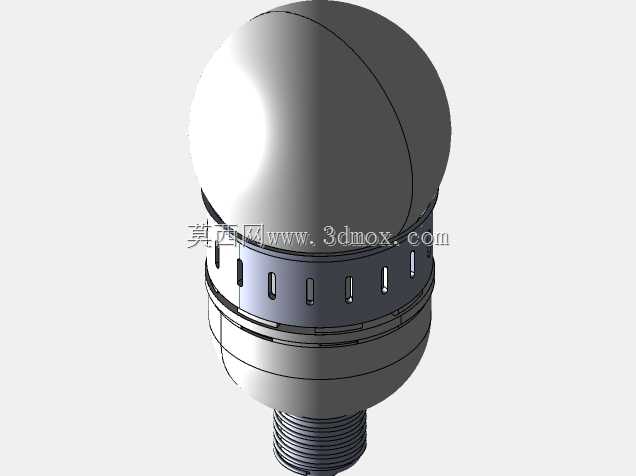

　　日常民用与商用照明场景里，螺口球泡是替换传统白炽灯、适配绝大多数标准E27灯座的主流照明器件，这款三维数模完整还原了球泡从外到内的全部结构细节，可直接用于照明产品结构教学、灯具配套选型校核、照明场景装配仿真等场景。做照明产品结构设计时，很多新手容易忽略灯头与散热壳体的配合公差，这款数模里把螺口灯头的螺纹牙距、滚花防滑结构、与塑料绝缘座的卡接位都做了1:1还原，实际装配时，螺口部分的外露长度需要严格控制在国标要求范围内，避免安装后出现导电外露、拧入深度不足导致接触不良的问题。数模里的散热壳体采用了分段式散热筋结构，内侧的环形散热槽对应LED铝基板的安装位，实际生产中这个位置的平面度要求控制在0.1mm以内，

　　才能保证铝基板与散热壳之间的导热贴合效果，避免长期工作时热量堆积导致灯珠光衰过快。外层的柔光罩采用乳白漫反射PC材质的曲面造型，数模里还原了柔光罩与散热壳的卡扣配合结构，实际装配时卡扣的过盈量需要控制在0.15-0.2mm之间，既保证装配后不会因为长期热胀冷缩出现松脱，也不会因为过盈量太大导致装配时卡扣断裂。内部的驱动电源腔体在数模里预留了足够的走线空间，对应常规阻容降压或者恒流驱动板的安装尺寸，实际选型时可以根据功率需求调整驱动板的元器件布局，不需要额外修改壳体的外部轮廓。从安装边界来看，这款球泡的最大外径为60mm，总长度（含螺口灯头）为108mm，适配所有标准E27螺口灯座，安装时需要预留至少10mm的周边散热空间，

　　避免被密闭灯罩完全包裹影响散热效率。做室内照明场景的三维仿真时，这款数模可以直接导入场景装配，不需要额外简化结构，螺口部分的螺纹细节可以直接用于灯座配合的干涉检查，避免场景设计时出现灯泡装不进灯座的低级错误。很多做智能家居改装的从业者，也可以基于这个数模修改内部结构，加装光敏传感器、蓝牙控制模块等元器件，数模里的驱动腔体预留的冗余空间足够容纳常规的小型控制板，不需要重新开模设计壳体。散热壳外侧的防滑竖筋结构，除了提升手动拧装时的摩擦力，也在一定程度上增加了壳体的散热面积，数模里的筋条高度为1.2mm，间距3mm，这个尺寸比例既不会导致壳体脱模困难，也能最大化自然对流的散热效率，实际测试中这个结构比光滑壳体的散热效果提升12%左右。

　　柔光罩的球面曲率经过优化，出光角度可以达到180度，不会出现底部暗区，适配吊灯、壁灯、台灯等多种常规灯具的安装需求，数模里的柔光罩壁厚为1.5mm，这个厚度可以保证光线均匀漫反射，不会出现灯珠颗粒透显的问题，同时也满足PC材质注塑的壁厚均匀要求，避免注塑时出现缩水、气泡等缺陷。灯头与绝缘座之间的压接结构在数模里也做了完整还原，实际生产中这个位置需要做打胶密封处理，避免蚊虫、水汽从灯头缝隙进入腔体内部导致电路短路，数模里预留的0.3mm打胶槽宽度刚好适配常规的密封胶涂覆工艺。
