侧进气式流体喷射喷枪结构设计

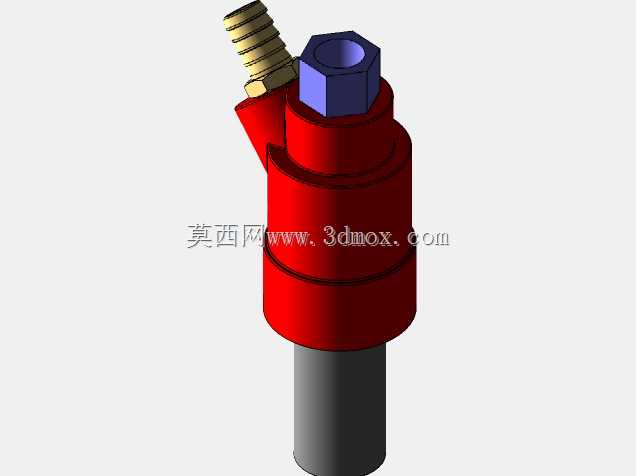

　　这款侧进气结构的喷枪，主要面向小型工件表面处理、小范围喷涂作业场景设计，常见于五金小件补喷、实验室试剂涂布、小型模具表面脱模剂喷涂这类对喷射范围控制精度有要求的工位，相比大流量敞开式喷枪，它的结构更紧凑，适配狭窄空间内的作业需求，不会因为本体尺寸过大干涉周边工装夹具。从功能实现逻辑来看，这款喷枪采用侧向进气、轴向出料的结构布局，侧方的外螺纹宝塔接头用来连接压缩空气管路，接头的外螺纹规格适配常规气动软管的快插或卡箍连接方式，不需要额外定制转接接头，能直接接入车间常规0.4-0.6MPa压力的压缩空气回路；顶部的六角结构是锁紧调节构件，用来调整内部气料混合腔的间隙，以此控制负压吸料的幅度，匹配不同粘度流体的喷射需求，

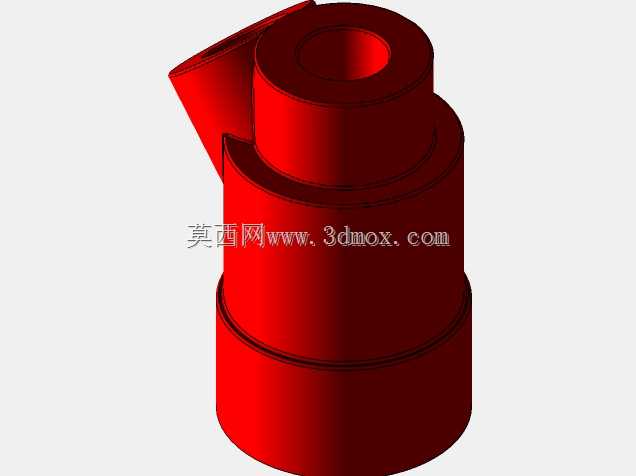

　　当压缩空气从侧方进入混合腔时，会在腔体内形成高速射流，在出料通道处产生稳定负压，将下方料管接入的液态介质自动吸入混合腔，和气流充分雾化后从前端喷嘴喷出，不需要额外配置增压供料泵，简化了整套喷涂装置的外围配置。设计过程中优先考虑了安装与操作的便利性，本体主体采用阶梯圆柱结构，最大外径处的尺寸适配常规手持喷枪的握持直径，也可以直接固定在自动化喷涂线的小型夹治具上，不需要额外设计异形夹持座；下方的料管接口为标准直插式结构，插入深度做了限位设计，避免料管插入过深堵塞气流通道，或是插入过浅出现漏液漏气的问题；侧方进气接头的角度做了15度的倾斜处理，当操作人员手持作业时，气管不会和手腕部位产生干涉，长时间操作的疲劳度更低，固定在设备上使用时，

　　气管的排布也能避开下方的料管走线，减少管线弯折的概率。从安装边界来看，这款喷枪的整体轴向长度控制在适配小型工位的范围，顶部六角调节部位的对边尺寸符合标准扳手的操作空间要求，不需要预留超大的调节操作空间，侧方进气接头的外伸长度做了缩短处理，当多支喷枪并排布置在多工位喷涂治具上时，相邻喷枪的最小间距可以压缩到30mm以内，不会出现接头互相碰撞干涉的问题；本体的阶梯圆柱面做了同轴度公差约束，保证夹持固定后喷嘴的出料方向和安装基准的同轴度误差在允许范围内，不需要每次安装后反复校准喷射角度。结构细节上，本体的环形凸缘结构不仅是加工时的装夹定位基准，也可以作为手持操作时的防滑限位结构，或是固定安装时的轴向定位面，

　　直接抵在夹持座的端面上就能完成轴向位置定位，不需要额外设置轴向锁紧顶丝的定位台阶；内部的气流通道做了圆弧过渡处理，避免直角通道造成的气流压力损失，保证在额定进气压力下，出口处的雾化气流速度稳定，不会出现通道紊流导致的喷射范围忽大忽小、液滴雾化不均的问题；所有和流体接触的内壁面都做了光滑处理，减少涂料、试剂类介质的残留挂壁，降低作业结束后的清洗难度，尤其是切换不同介质喷涂时，只需要通入洁净压缩空气配合少量清洗剂短时间吹扫，就能完成内部通道的清洁，不会出现残留介质混色、污染后续喷涂工件的问题。这款结构没有设置多余的外置操作构件，整体零件数量少，日常维护只需要定期清理喷嘴处的干结介质即可，不需要频繁拆解内部密封结构，能有效降低长期使用的维护成本，适配小批量多频次的喷涂作业需求。
