低压开关精密结构三维数模设计

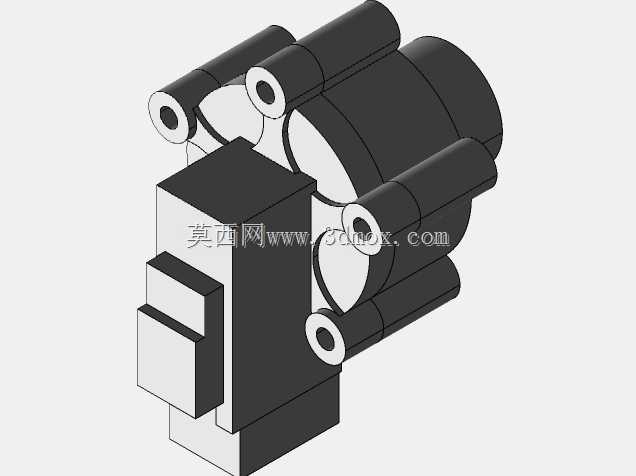

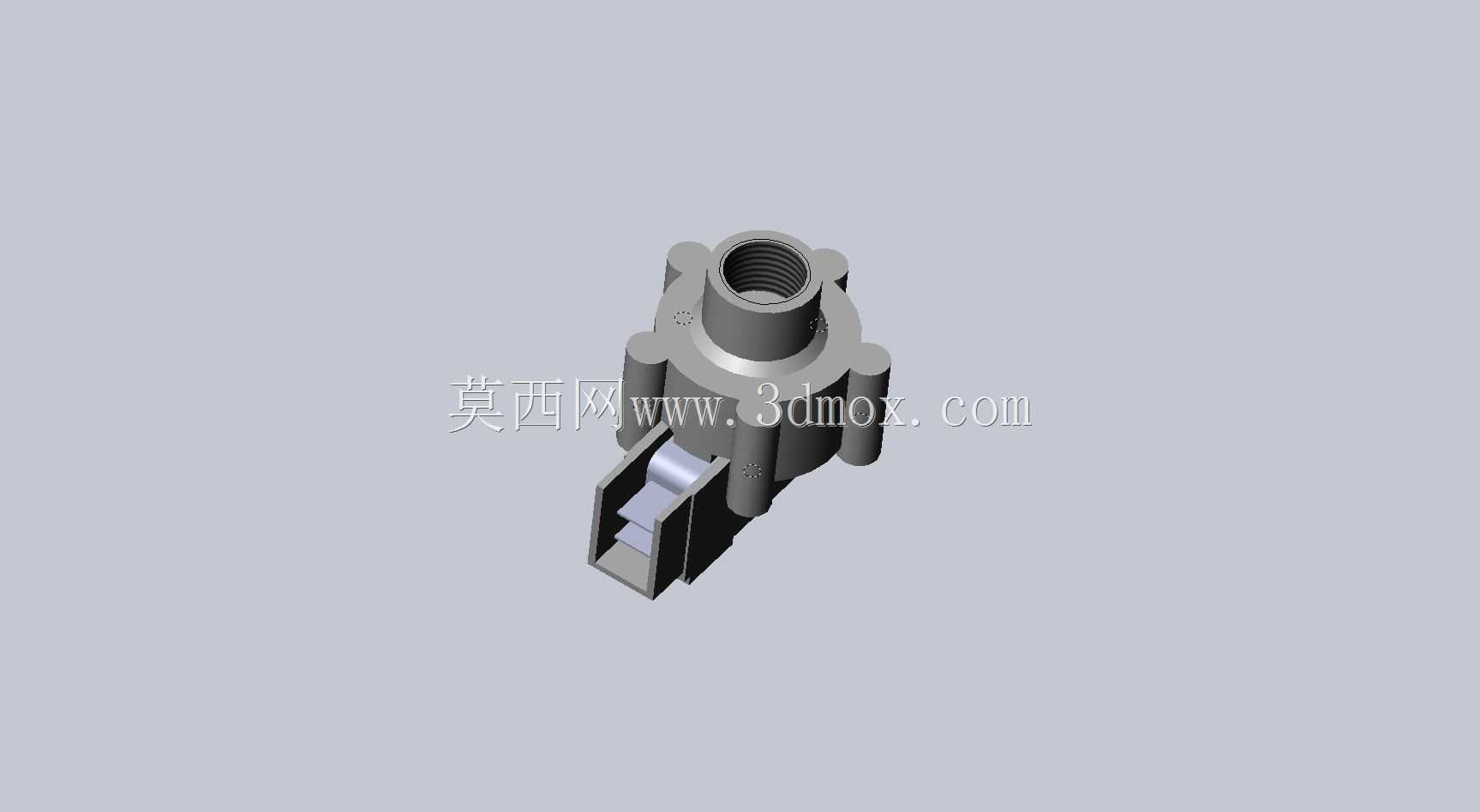

　　在低压流体控制回路、小型气动系统以及民用低压供气管路的终端控制场景中，这类集成式低压开关是实现通断操控的核心执行元件，日常多部署在设备操作面板旁、管路分支节点处，承担低压工况下介质通路的快速切换功能，适配气压、低压输水、小型润滑回路等多种非高危介质的控制需求，操作频次高，对安装适配性、操作手感的一致性有明确要求。从结构设计逻辑来看，该部件采用上下分体式集成布局，上部设置标准内螺纹接口，可直接与同规格外螺纹管路端实现无转接头直连，减少管路连接点的泄漏风险，接口的螺纹深度经过校核，既保证足够的啮合长度满足密封与抗拉脱要求，又不会因螺纹过深导致内部流道出现冗余死区，避免介质残留引发的通路堵塞问题。中部为阀体核心容腔，

　　外部做了多棱面防滑结构设计，既可以在安装时借助扳手实现可靠夹持拧紧，也能在日常手动操作时增加手部摩擦力，即便操作人员佩戴劳保手套也能顺利完成旋拧操作，不会出现打滑脱手的情况。下部为拨杆式操作端，采用内嵌式拨槽结构，操作时的扳动行程经过反复调校，扳动角度控制在30度范围内即可实现通断状态的完全切换，操作力设置在15N到20N区间，既不会因操作力过小引发误触碰误动作，也不会因操作力过大导致频繁操作时的手部疲劳，拨杆与阀体衔接处设置了隐藏式密封槽，可配套O型密封圈实现动密封，避免介质从操作杆缝隙处渗漏。在安装边界的尺寸把控上，该部件的整体径向最大尺寸控制在适配常规安装开孔的范围内，可直接嵌入设备面板的标准安装孔，

　　通过上部螺纹配合锁紧螺母即可完成面板固定，不需要额外设计定制安装支架，轴向总长度经过压缩，在保证内部流道通径满足流量要求的前提下，尽可能减少部件在管路轴向方向的占用空间，适配紧凑型设备内部的狭小布管空间，不会与周边相邻的管路、电气元件产生安装干涉。从功能特性上看，该开关的内部流道采用等径设计，介质流经时的局部阻力损失小，不会在开关部位出现明显的压力降，适配低压工况下的介质输送需求，阀体外部的结构加强筋沿受力方向布置，在保证整体壁厚均匀、避免注塑或压铸成型时出现缩痕缺陷的同时，提升了阀体整体的抗扭强度，即便安装时施加符合规范的拧紧力矩，也不会出现阀体开裂、螺纹滑牙的问题。在建模过程中，

　　所有配合面的尺寸公差都按照通用机械配件的配合等级做了预留，密封槽的尺寸严格适配对应线径的密封圈，拨杆的转动限位结构做了圆角过渡，避免长期反复扳动时出现应力集中导致的结构断裂，接口螺纹的收尾处做了退刀槽设计，既符合机械加工的工艺要求，也能保证管路拧紧时端面可以贴合密封垫片实现可靠密封。这类低压开关在实际应用中，除了常规的工业设备配套，也常被用于小型实验装置、家用低压供水供气回路的控制，结构紧凑、安装便捷、操作可靠是其核心设计目标，建模时对各个倒角、圆角的细节处理，也充分考虑了实际生产时的工艺可行性，不存在无法脱模、无法加工的尖锐死角，所有壁厚保持均匀过渡，避免成型时出现壁厚差过大导致的变形问题，保证批量生产时的成品率。
