单槽B型三角带传动带轮结构设计

　　带传动作为机械传动系统中应用极为广泛的挠性传动形式，在中小功率传动、中心距较大的传动布局中有着不可替代的作用，B型皮带轮正是适配B型三角带的专用传动部件，这类带轮常见于农用机械、轻工输送设备、小型机床辅机、通风除尘设备的传动链路中，依靠三角带与轮槽的楔形摩擦实现动力的平稳传递，相比平带传动能提供更大的摩擦力，相比齿轮传动又具备缓冲吸振、过载打滑保护动力端的特性。

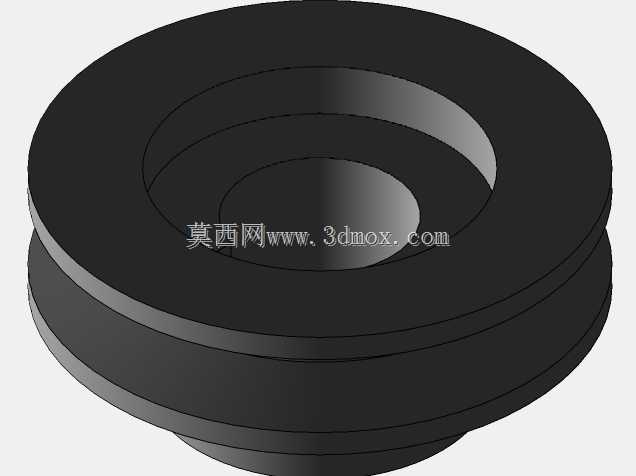

　　从实际选型适配的角度看，B型三角带的顶宽为17mm、节宽14mm、高度11mm，对应的带轮轮槽需要严格匹配截面角度，通常小直径带轮采用34度槽角，大直径带轮采用38度槽角，这是因为三角带在绕入带轮时会发生横向弯曲变形，外层受拉伸长、内层受压缩短，带的节面位置会发生微小内移，预先调整槽角能保证带与轮槽的侧面充分贴合，避免接触应力集中导致带的早期磨损。这个单槽B型带轮的结构采用了实心辐板式设计，说明其适配的带轮基准直径处于中小尺寸区间，当带轮基准直径过小时采用实心结构能保证轮体的整体刚度，避免高速旋转时出现辐条振颤，也能简化加工工序，降低批量生产的制造成本。

　　轮体的安装端设计有阶梯式轴孔结构，轴孔与传动主轴采用过渡配合，配合面的粗糙度需要控制在Ra1.6-Ra3.2之间，既保证装配时的同轴度精度，又能避免长期传动过程中轴与孔出现相对滑动导致的磨损。轴孔旁设计有键槽，采用普通平键连接实现周向固定，键槽的对称度公差需要控制在0.02mm以内，保证动力传递过程中键的受力均匀，避免出现偏载导致键侧压溃。轮缘部分的外圆做了倒角处理，避免装配三角带时刮伤带的侧面，轮槽的工作表面粗糙度控制在Ra3.2左右，过于光滑会降低摩擦系数导致传动打滑，过于粗糙则会加速三角带的磨损，缩短带的使用寿命。

　　在实际设备布局中，这类单槽B型带轮通常用于单级减速或者增速的传动场景，比如小型粉碎机的电机输出端与工作端的连接、离心风机的电机传动、小型输送带的驱动端传动，安装时需要保证主从动带轮的端面共面，共面度误差不能超过2mm，否则会导致三角带在运行过程中出现偏磨、掉带的问题，同时中心距的调整需要预留三角带张紧的余量，通常张紧度的控制以大拇指按下带的中部下沉15-20mm为宜，过紧会加大轴和轴承的径向载荷，导致轴承过早失效，过松则会出现传动打滑、传动比不准的问题。

　　从设计思路上看，这个带轮的结构没有多余的减重设计，说明其适配的工况转速不会超过2500r/min，不需要做额外的动平衡校正，只要静平衡精度达到G6.3级即可满足使用要求。轮体的材料通常选用HT200灰铸铁，这种材料具备较好的减震性能和耐磨性能，铸造性能优异，成本低廉，完全能满足带轮的使用强度要求，只有在部分对重量有要求的特殊场景才会选用铝合金或者工程塑料材质。轮槽的加工需要采用成型车刀一次车削成型，保证槽型的截面尺寸精度，加工完成后需要去除槽口的毛刺和飞边，避免运行过程中割伤三角带的包布层。

　　在安装边界上，这类带轮的轴向定位通常依靠轴肩和轴端挡圈实现，带轮的轮毂长度需要比配合的轴段长度长2-3mm，保证轴端挡圈能压紧带轮端面，避免运行过程中带轮出现轴向窜动。带轮安装完成后需要进行空载试运转，检查带轮的径向跳动和端面跳动，径向跳动量不能超过0.2mm，端面跳动量不能超过0.3mm，跳动过大会导致三角带运行时出现周期性抖动，产生额外的噪音和振动，影响整套设备的运行稳定性。日常维护中需要定期检查三角带的张紧度和磨损情况，带轮槽面如果出现磨损亮斑需要及时更换带轮，避免磨损的槽面加速新三角带的损耗。
