便携照明设备用投光灯反光罩结构设计

　　在手持作业照明、户外应急通讯配套照明模块的实际应用场景中，反光罩作为决定投光光线投射角度、照度均匀度的核心结构件，其曲面造型、安装适配性直接影响整套照明单元的实际使用效果。这款适配6s规格便携照明设备的投光灯反光罩，在设计阶段首先围绕光源的发光特性做了光学曲面的迭代优化，没有采用常规的规则抛物面结构，而是结合LED灯珠的配光曲线，对反光曲面的不同区段做了差异化的曲率调整，靠近光源安装位的曲面段曲率更大，负责收拢灯珠大角度发散的杂散光，避免光线在灯腔内部形成无效漫反射，减少光损的同时也能降低灯腔内部的积热；靠近出光口的曲面段曲率逐步平缓，将收拢的光线按照预设的投射角度向外导出，保证中心区域照度满足作业需求的同时，边缘区域的光线过渡自然，不会出现明显的照明暗区，适配近距离作业时的大范围照明需求。

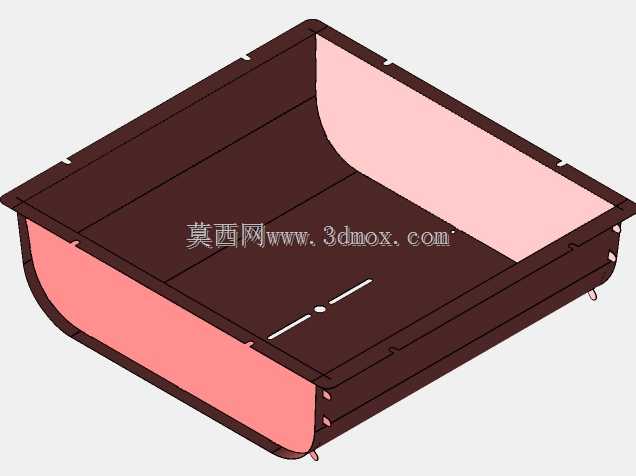

　　从实际安装适配的角度来看，这款反光罩的外形轮廓完全贴合对应6s规格照明设备的灯腔内部安装边界，整体采用一体化的曲面成型结构，没有多余的拼接结构，安装时仅需要对准灯腔内部的定位卡槽推入即可完成固定，不需要额外设置螺丝固定位，既减少了装配工序，也避免了固定件突出反光面造成的光线遮挡。反光罩的壁厚控制在均匀的1.2mm，既保证了结构强度，在日常拆装、更换光源时不会因为轻微挤压出现形变，也不会因为壁厚过大占用过多灯腔内部空间，给光源板、驱动电路预留出足够的安装与散热间隙。出光口的边缘做了微小的翻边处理，翻边角度与灯腔前端的透明面罩安装槽完全匹配，装配后面罩可以直接压合在翻边上，既可以阻挡外部的灰尘、水汽进入灯腔内部，也能避免反光罩边缘与透明面罩硬接触造成的面罩刮花。

　　在实际使用场景中，这类反光罩需要兼顾不同作业环境的适配性，比如户外巡检时的颠簸、临时作业点的轻微磕碰，都不会造成反光曲面的形变，保证光学性能的稳定性。设计过程中也充分考虑了加工工艺的可行性，曲面的拔模角度控制在合理范围内，不管是采用冲压成型还是注塑镀反光膜的工艺，都可以顺利脱模，不会出现曲面拉伤、壁厚不均的问题，曲面表面的光洁度要求达到镜面级，保证光线反射的效率，减少光线在反光面的漫反射损耗。反光罩靠近光源的一端设置了与光源板定位孔匹配的避让缺口，安装时光源板可以直接贴合在灯腔底部的散热座上，反光罩不会与光源板上的电子元件产生干涉，也不会遮挡灯珠的发光面，保证每一颗灯珠发出的光线都能有效投射到反光曲面上。

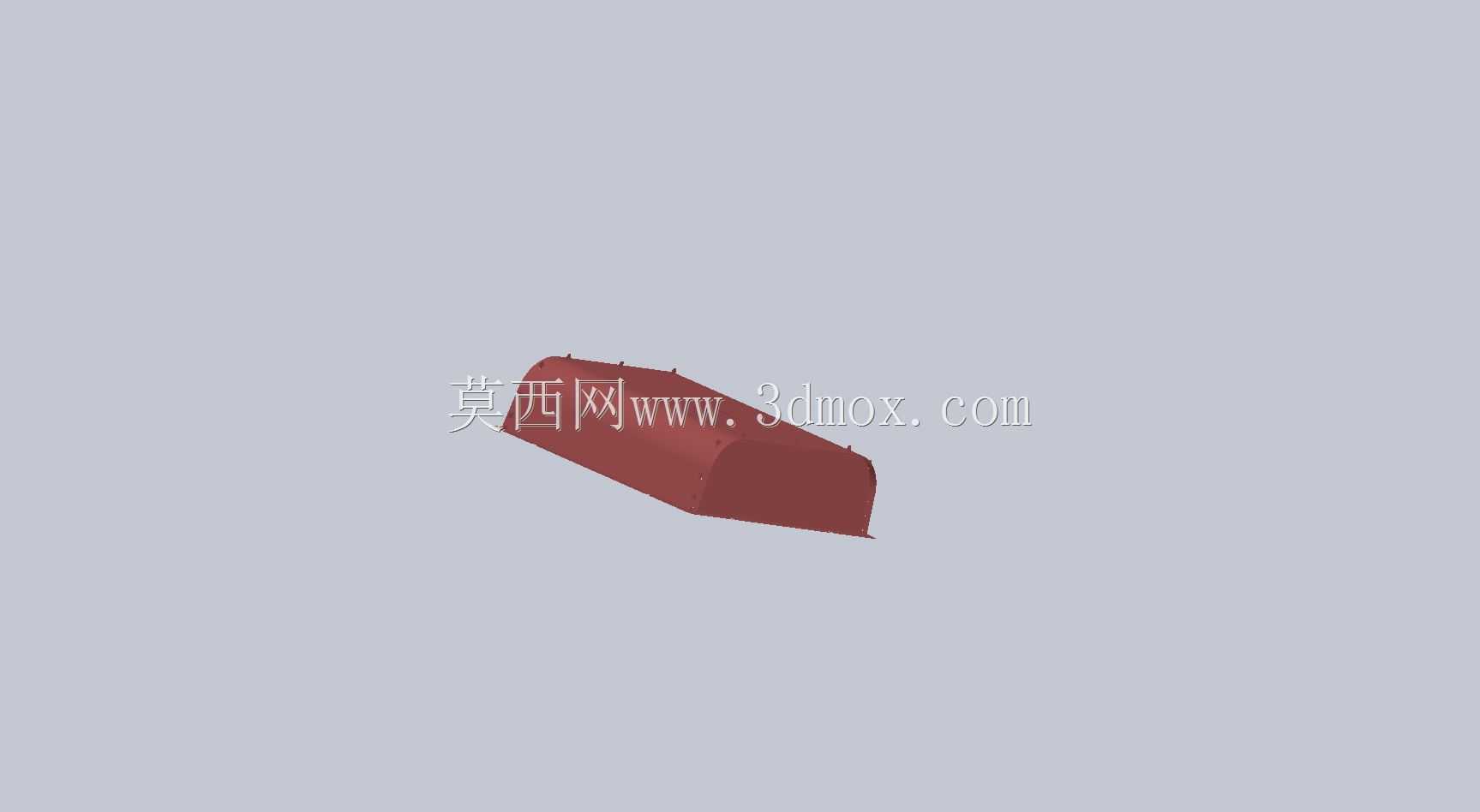

　　从光线投射的实际效果来看，这款反光罩的设计可以将光源发出的光线有效投射距离控制在8米范围内，中心照度满足近距离精细作业的需求，同时在3米范围内的照明覆盖直径可以达到4米，足够覆盖单人作业的操作区域，不需要频繁调整照明角度。不同于常规大尺寸投光灯的反光罩设计，这款适配便携通讯配套照明设备的反光罩整体尺寸更加紧凑，长度仅为42mm，最大宽度28mm，整体高度22mm，完全适配手持便携设备的轻量化设计需求，不会增加过多的设备重量，长时间手持作业也不会造成额外的负担。曲面的过渡位置全部做了圆角处理，没有尖锐的棱角，装配过程中不会划伤操作人员的手部，也不会刮损灯腔内部的走线绝缘层，提升整套设备装配和使用过程中的安全性。
