带挂载云台的四旋翼航拍飞行器结构

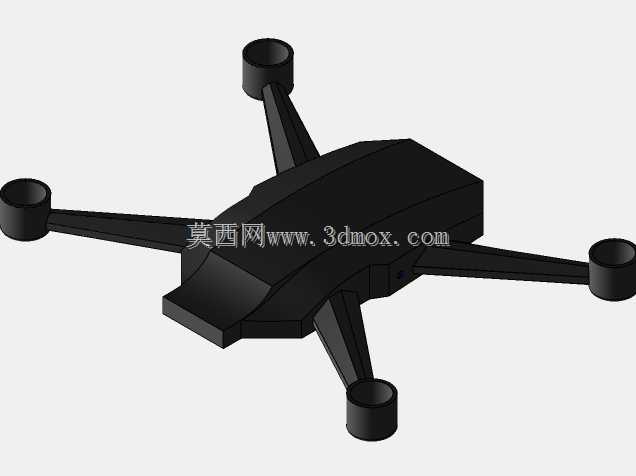

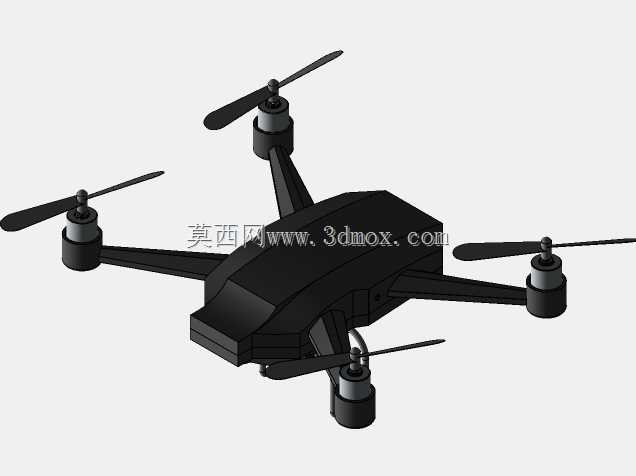

　　这款四旋翼飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，在日常的电力线路巡检、农林植保作业前期测绘、小型活动现场空中取景、应急场景的低空侦查等场景中，这类带挂载云台的四旋翼设备都能发挥稳定作用。不同于竞速类穿越机的轻量化激进设计，这款机型的机架采用中心对称的X型布局，机臂从中心主机舱向外等角度延伸，四个旋翼动力单元分别布置在机臂末端，这种布局能让每个旋翼的升力输出均匀作用在整机重心周边，飞行过程中的姿态调整响应更线性，不会出现单侧升力偏差导致的姿态偏移问题。

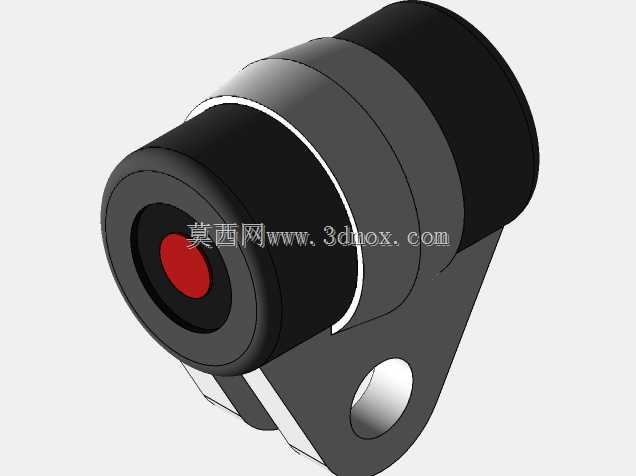

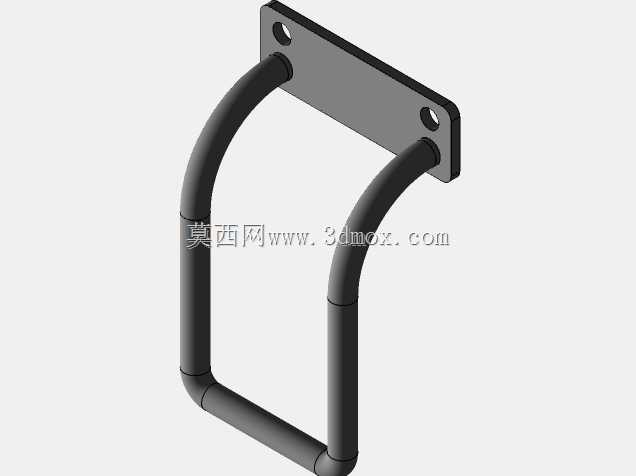

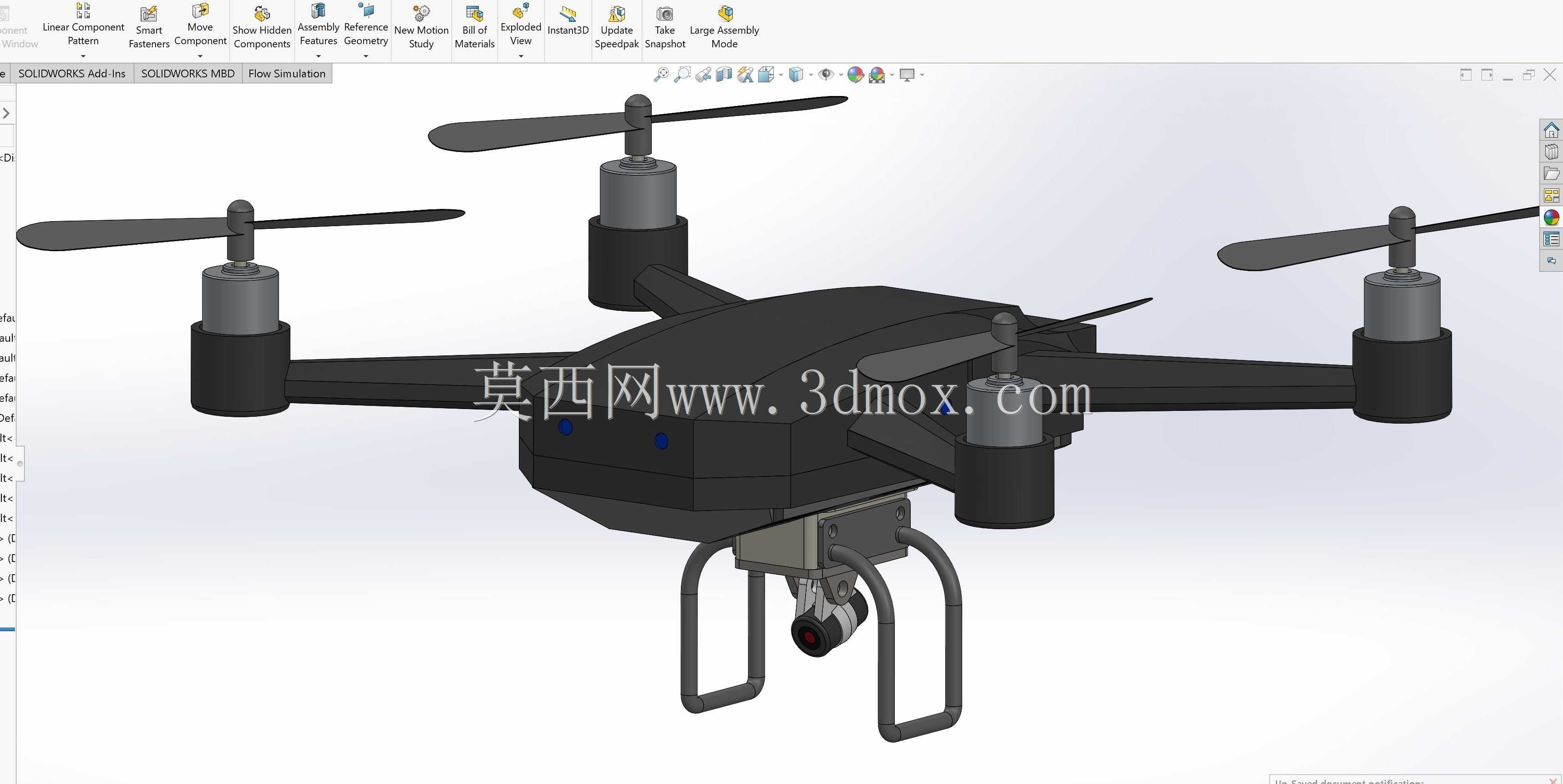

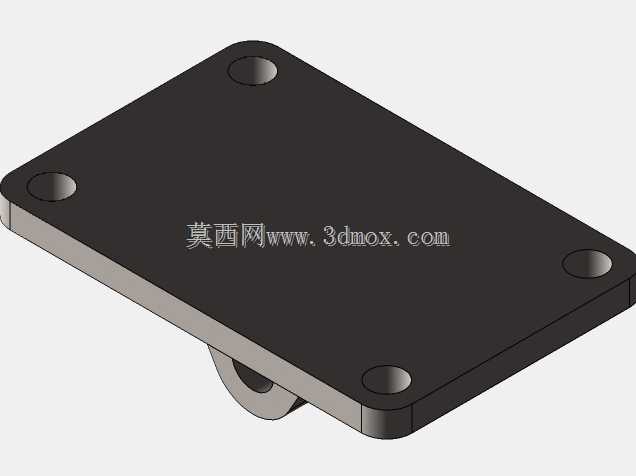

　　从功能特性来看，机腹位置预留的双支架起落架结构，一方面能在飞行器降落时提供足够的缓冲行程，避免硬着陆冲击直接传递到主机舱内部的飞控与电池组件，另一方面起落架的跨距设计刚好为下方挂载的云台相机留出了充足的活动空间，不会在云台俯仰、横滚调整视角时出现结构干涉。云台采用两轴阻尼挂载结构，能在飞行器出现小幅姿态波动时，通过自身的结构阻尼抵消部分振动传递，保证拍摄画面的稳定性，云台的安装接口采用快拆式卡槽设计，可根据不同作业需求更换可见光镜头、红外热成像镜头等不同挂载模块，适配不同的作业场景。

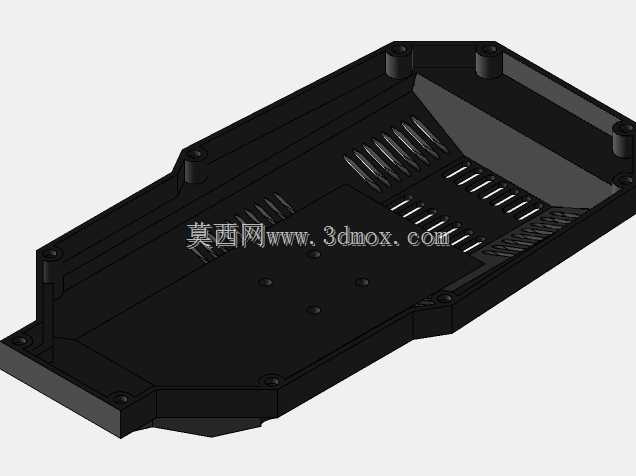

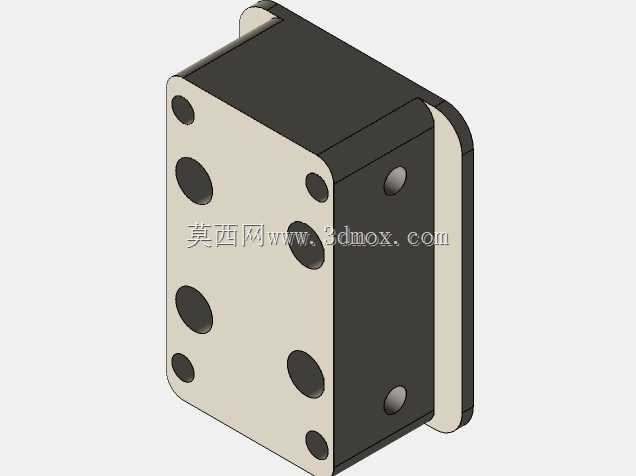

　　设计思路上，主机舱采用上窄下宽的棱台造型，上部的弧面过渡能降低飞行过程中的正面风阻，下部的平整平面则为电池、飞控板、图传模块的布置提供了规整的安装面，所有电子元件的安装位都预留了走线槽，机臂内部为中空结构，电调与电机的连接线可直接穿过机臂内部连接到中心舱的分电板，避免线材外露带来的风阻增加与飞行中剐蹭障碍物的风险。旋翼的动力单元采用电机座与机臂过盈配合的安装方式，电机座下部设计有散热鳍片结构，能在旋翼转动产生的下行气流作用下，带走电机持续工作产生的热量，避免长时间飞行时电机过热导致的动力衰减。

　　尺寸与安装边界方面，整机对角旋翼的轴距控制在适配便携收纳的范围内，机臂采用可拆卸式连接结构，拆卸后可放入常规的双肩摄影包中携带，满足外业作业的便携需求。起落架的高度设计保证了云台最低点距离地面有足够的安全距离，即使在不太平整的野外场地降落，也不会出现镜头磕碰地面的问题。机臂的壁厚经过受力校核，在保证足够结构强度应对飞行中气流冲击、急停急转的惯性载荷的前提下，尽可能降低了不必要的结构重量，提升整机的续航冗余。旋翼桨叶采用快拆式安装结构，无需额外工具即可完成桨叶的更换，外业作业时如果出现桨叶磕碰损坏的情况，可快速完成替换，减少作业等待时间。主机舱顶部预留了GPS模块的安装凸起位，该位置远离下方的电池与电调元件，能最大程度降低电磁信号干扰，保证定位精度。整机的重心设计落在中心舱的几何中心偏下位置，搭配云台挂载的重量，能让飞行过程中的姿态更稳定，降低飞控系统的姿态修正频率，间接减少动力消耗。
