罗兰MDX-540设备ATC换刀臂结构设计

　　在桌面级数控雕刻加工场景中，自动换刀装置的可靠性直接决定了小批量多工序加工的连续运行效率，这款适配罗兰MDX-540机型的ATC工具臂，是刀库与主轴之间完成刀具交接的核心执行构件。日常加工中，设备完成一道工序后需要自动更换对应刀具，该构件的核心作用就是在换刀行程中稳定卡持刀具刀柄，配合主轴的松拉刀动作完成刀具的取放，避免人工换刀带来的定位误差与停机时间损耗，尤其适配非金属材料、小型金属工件的多工序雕刻、铣削加工场景，在广告标识制作、小型手板加工、精密模具精雕等作业环节中，该部件的结构精度直接影响换刀成功率与后续加工的刀具定位精度。

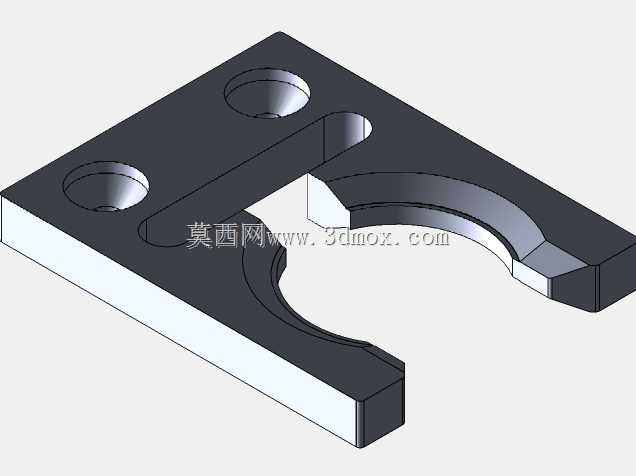

　　从功能特性来看，这款工具臂采用POM材质加工，材料本身具备优异的自润滑性与耐磨特性，在频繁的换刀往复动作中，不会因为金属间的硬接触产生磕碰损伤刀柄定位面，同时材料的抗蠕变性能能够保证长期使用后卡口的形位公差保持在允许范围内，不会因为反复卡持出现卡口扩张导致刀具夹持不稳的问题。构件主体为板式结构，整体轮廓做了圆角过渡处理，避免安装调试过程中尖锐棱边划伤操作人员或者设备线缆，两个沉头安装孔的位置经过精准定位，安装时可以直接通过螺栓固定在换刀机构的摆臂端，不需要额外做位置调整，安装孔的沉头深度能够保证螺栓安装后端面不高出构件平面，避免换刀摆动过程中螺栓与周边部件产生运动干涉。

　　设计过程中，核心的卡口圆弧尺寸完全匹配对应规格刀柄的夹持外径，卡口的开口导向段做了楔形切入设计，当摆臂带动工具臂移动到刀柄卡持位置时，导向斜面能够自动修正小幅的位置偏差，顺利将刀柄导入卡口定位区域，卡口内侧的定位面与刀柄的夹持环面完全贴合，卡持过程中不会出现点接触导致的刀柄压痕或者夹持偏斜。构件上的两个安装孔中心距严格匹配设备换刀摆臂的安装孔位公差，孔位的位置度误差控制在0.02mm以内，保证安装后卡口的中心与主轴、刀库刀位的中心在换刀行程中完全重合，避免换刀过程中出现卡滞、撞刀问题。构件的厚度尺寸经过反复验证，既保证了足够的结构强度，在卡持最大重量刀具时不会出现形变，又尽可能控制了构件自身重量，降低换刀摆臂驱动端的负载，提升换刀动作的响应速度与运行平稳性。

　　从安装边界来看，这款工具臂的整体外轮廓尺寸完全适配MDX-540设备的ATC机构安装空间，安装后构件的最外端不会超出摆臂的运动包络范围，在摆臂完成180度往复摆动的全行程中，构件与刀库侧的刀位挡板、主轴侧的端面结构都保持足够的安全间隙，不会产生运动碰撞。构件的卡口下边缘做了让位缺口设计，当卡持有刀具的状态下摆动时，缺口位置能够避开刀柄上的拉钉结构，不会因为拉钉的凸出结构导致卡持不到位。在实际装配调试中，只需要将构件贴合摆臂的安装基准面，拧紧两个固定螺栓即可完成安装，不需要额外做配磨或者调整，安装完成后可以通过手动盘动摆臂验证全行程的干涉情况，正常状态下整个换刀动作无卡滞、无异常摩擦，卡口在刀库取刀位、主轴换刀位都能准确对准刀柄中心。

　　长期使用过程中，POM材质的自润滑特性不需要额外涂抹润滑脂，避免润滑脂粘附切屑粉尘进入卡口配合面影响夹持精度，日常维护只需要定期清理卡口位置附着的切屑与加工粉尘即可，相比金属材质的换刀臂，这款构件的运行噪音更低，频繁换刀过程中的冲击振动更小，能够有效延长周边传动部件的使用寿命。针对小型雕刻设备加工空间紧凑、换刀行程短的特点，这款工具臂的结构做了最大化的精简，去掉了所有非必要的冗余结构，在保证结构强度与功能完整性的前提下，尽可能压缩构件的外形尺寸，为设备内部的其他管线、部件预留出更多的布置空间，也降低了构件自身的材料成本与加工难度。
