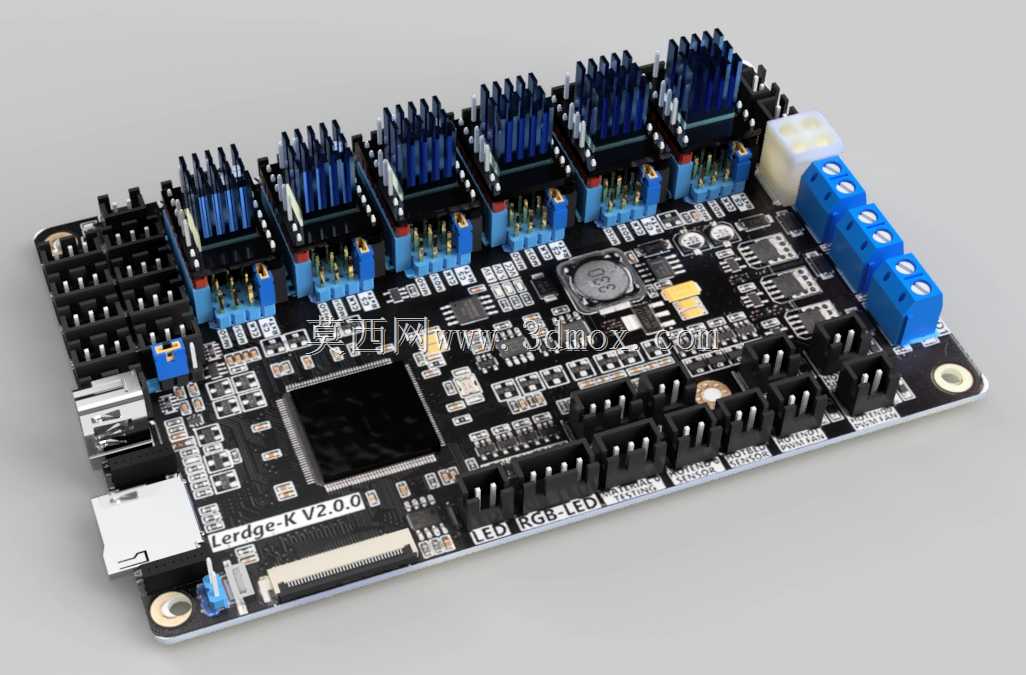

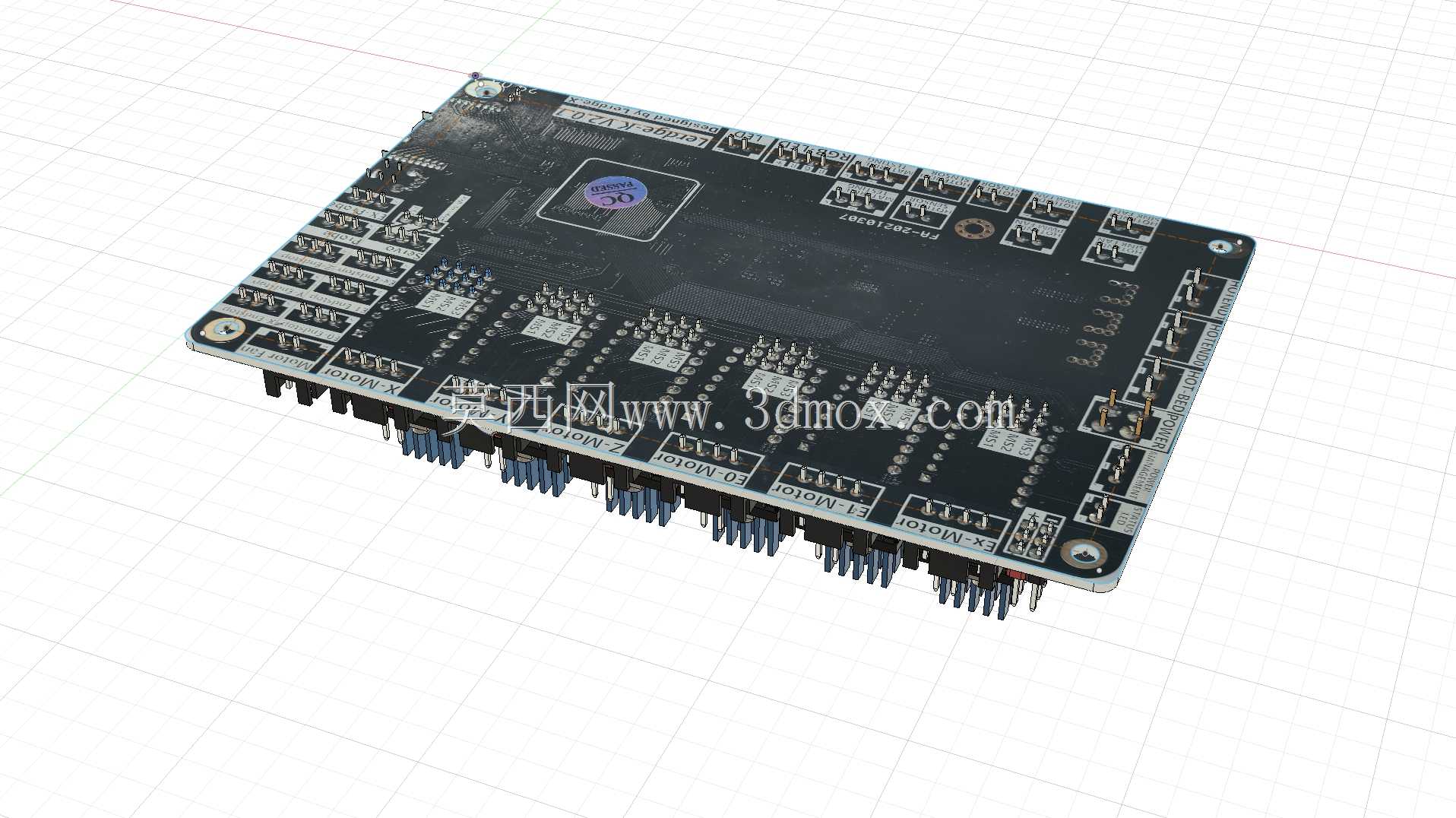

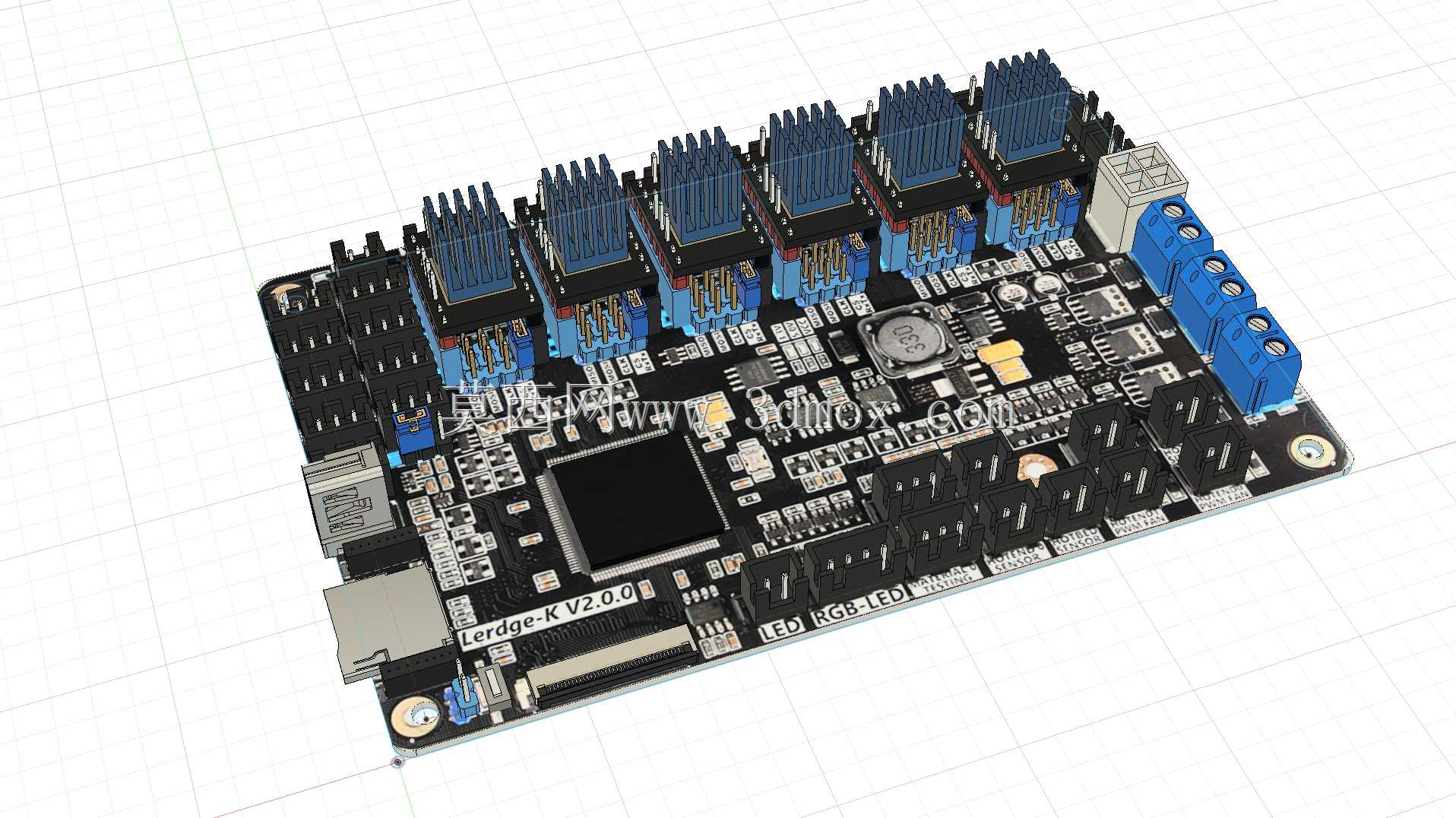

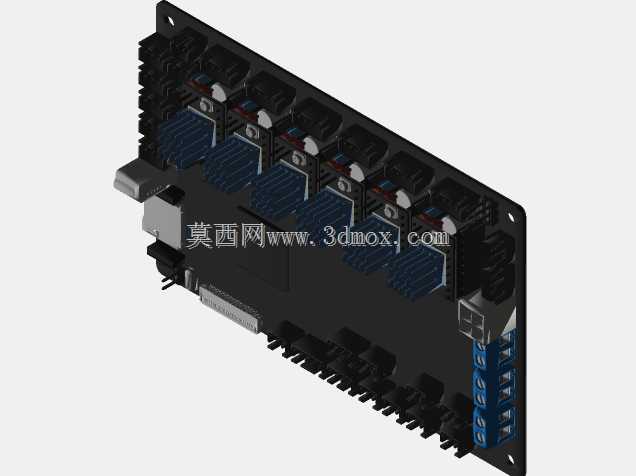

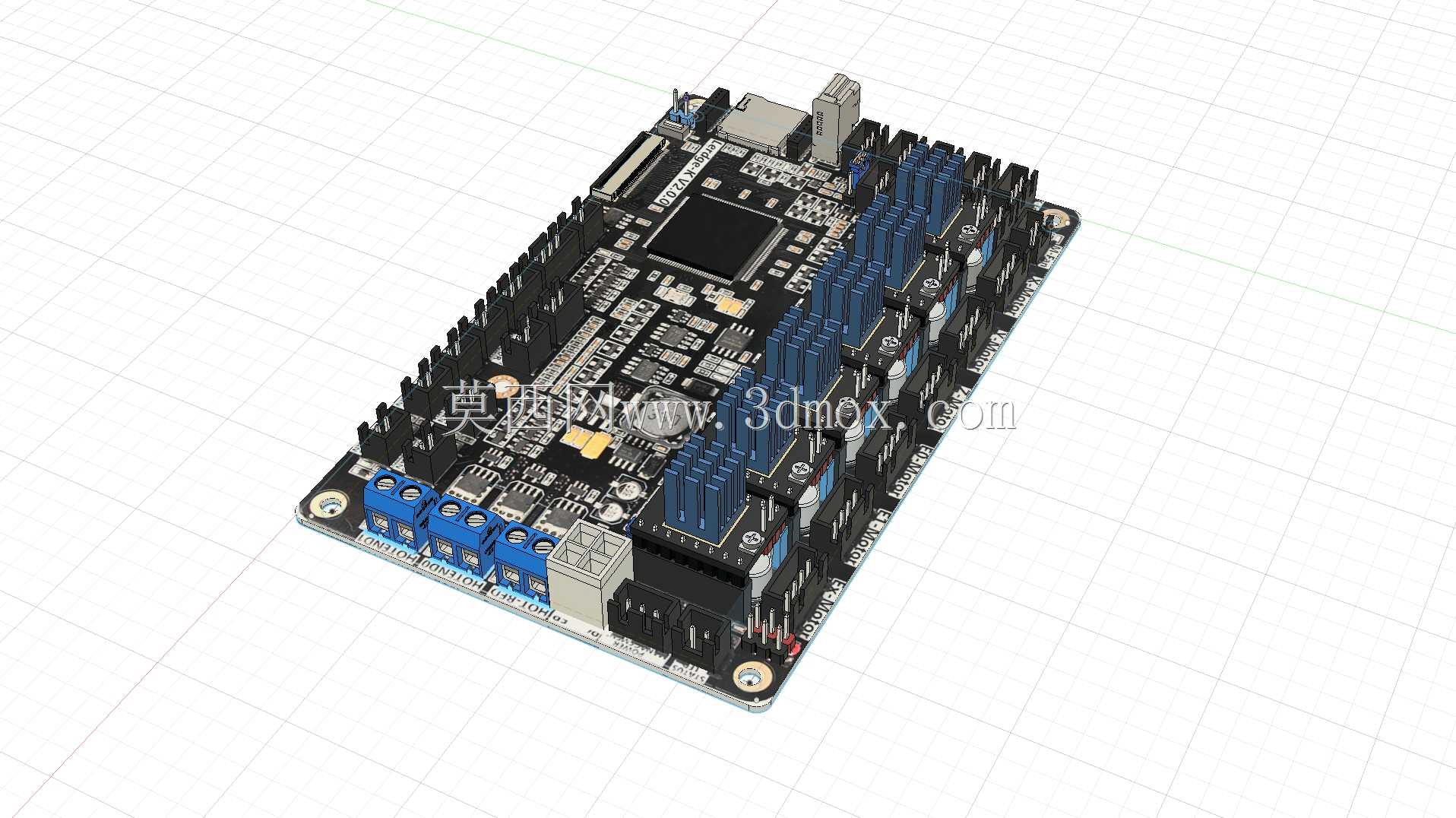

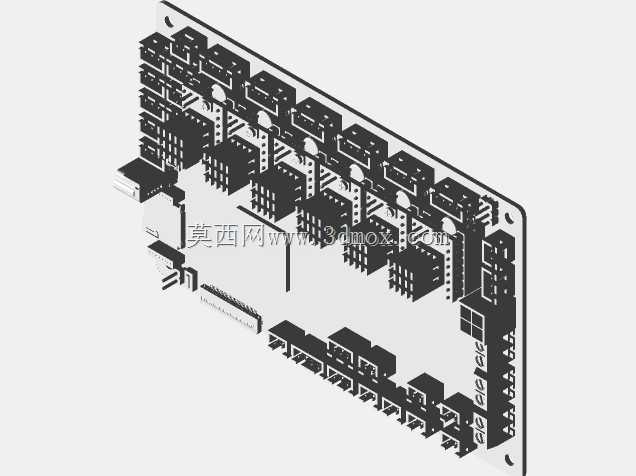

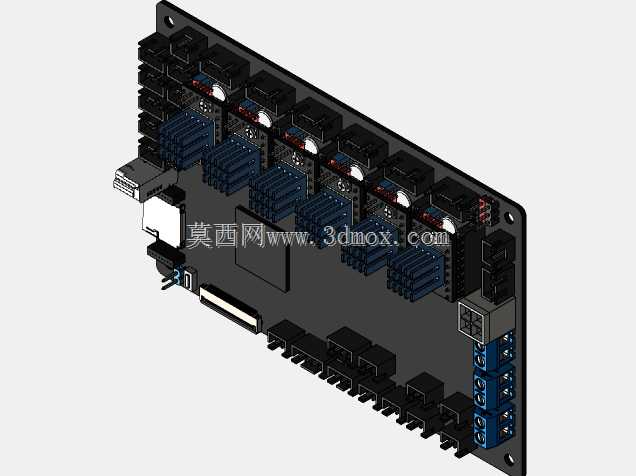

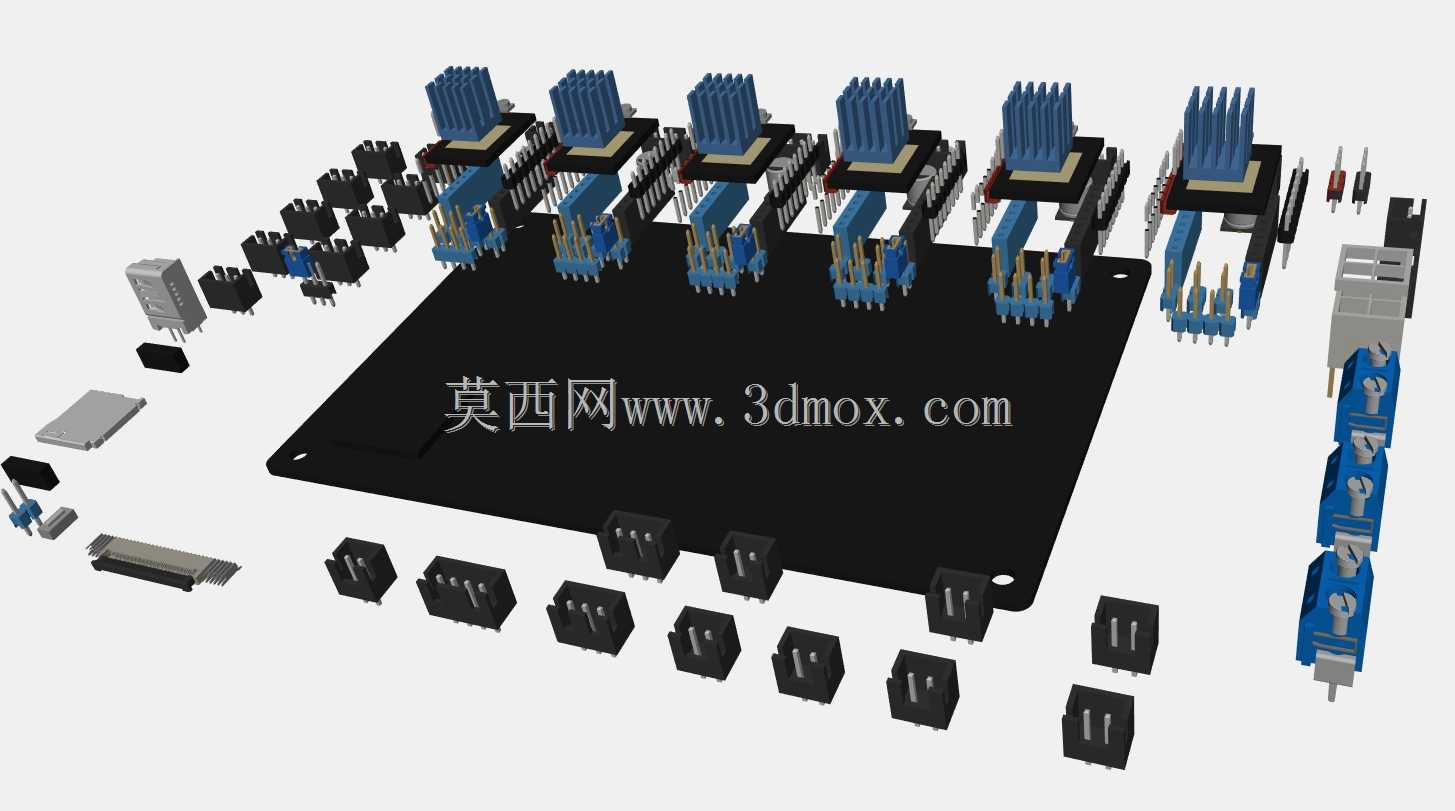

乐积K型3D打印机主控电路板结构设计

　　这款主控板是面向桌面级FDM 3D打印设备开发的核心控制载体，日常应用场景覆盖DIY改装机型、入门级商用桌面打印机、小型教育实训打印设备的电控系统搭建，能够直接替换同安装规格的老旧控制板，完成设备电控部分的升级迭代。从实际使用层面看，它承担着打印过程中所有运动轴的步进驱动、热端与热床的温度采集调控、挤出机构的送料步进控制、散热风扇的转速调节、RGB状态灯效的信号输出，同时预留了拓展接口可对接自动调平传感器、断料检测模块、暂停复位触发装置等外设，完整覆盖单喷头桌面机型的全部电控需求。

　　设计过程中优先考虑了桌面设备的安装适配性，整体板型采用长方形布局，所有外接接口统一排布在板边两侧，接线时无需在板件中部穿插线材，既减少了线材对板上电子元件的电磁干扰，也能让机箱内部走线更规整，降低后期维护的理线难度。板上的步进驱动安装位采用统一的插拔式座子设计，支持用户根据自身驱动需求更换不同细分规格的步进驱动模块，每个驱动位旁都设置了对应的电流调节电位器，可针对不同型号的步进电机微调输出电流，避免驱动电流不匹配导致的电机丢步、驱动芯片过热烧毁问题。驱动模块上方预留了充足的散热空间，可直接安装卡扣式铝制散热片，配合设备机箱内的风道气流，就能满足长时间连续打印的散热需求，无需额外加装主动散热风扇，减少电控部分的故障点。

　　电源输入部分采用大电流接线端子，能够承载热床与热端同时工作时的大电流负载，端子旁设置了对应的电源指示灯，通电后可直观判断供电是否正常，避免排查故障时反复测量通断。板载的存储模块支持直接插入内存卡读取打印文件，可实现脱机打印，无需持续连接上位机，适合长时间无人值守的打印作业。温度采集接口采用标准的接插件定义，兼容市面上主流的NTC热敏电阻，无需修改接线定义就能直接适配常见的热端、热床温度传感器。

　　安装边界设计上，板件四角预留了标准的M3固定孔位，孔位间距匹配桌面级3D打印机常用的电控仓安装尺寸，可直接通过铜柱固定在机箱的电控安装位上，不需要额外打孔制作转接支架。板件上的元件高度做了统一管控，最高的元件为驱动模块上的散热片，整体高度控制在常规电控仓的容纳范围内，不会出现安装后与机箱盖板、其他电控元件干涉的问题。信号接口全部采用带锁扣的接插件，打印过程中设备出现小幅振动时，接线不会轻易松脱导致打印中断，提升了设备运行的稳定性。

　　从电路布局的合理性来看，大电流的电源走线与弱信号的传感走线做了分层排布，减少大电流通断时对温度传感、限位信号的干扰，避免出现温度读数跳变、限位信号误触发的问题。板上预留的拓展接口采用统一的排针定义，用户可根据自身需求拓展WIFI传输模块、无线控制模块等外设，不需要额外飞线接线，降低改装的操作难度。散热风扇接口支持PWM转速调节，可根据设备实际工作温度自动调整风扇转速，在降低运行噪音的同时兼顾散热效果。
