适配4010径向风机的导风护罩结构

　　在小型电子设备、桌面级DIY改装、紧凑型工控模组的散热场景中，4010规格的径向鼓风机是应用占比极高的送风元件，这类风机依靠侧方出风的特性，很容易在狭窄安装空间内出现气流散逸、送风路径偏移的问题，直接导致核心发热区域的散热效率打折扣。本次设计的导风护罩，正是针对这类场景的痛点做的适配优化，区别于常规平面式防护网，这套结构同时承担了气流导向、风机定位、安装适配三个核心功能。

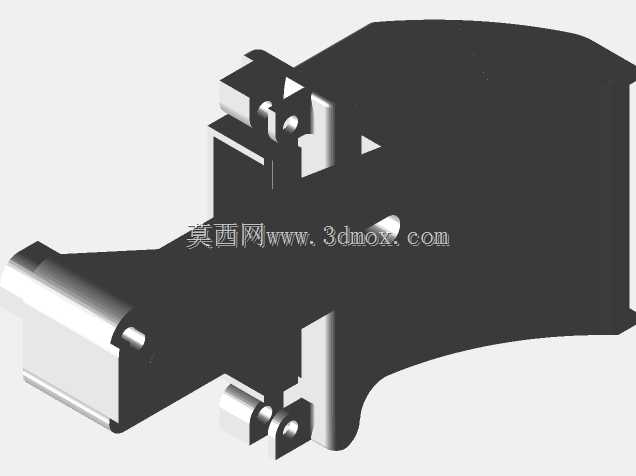

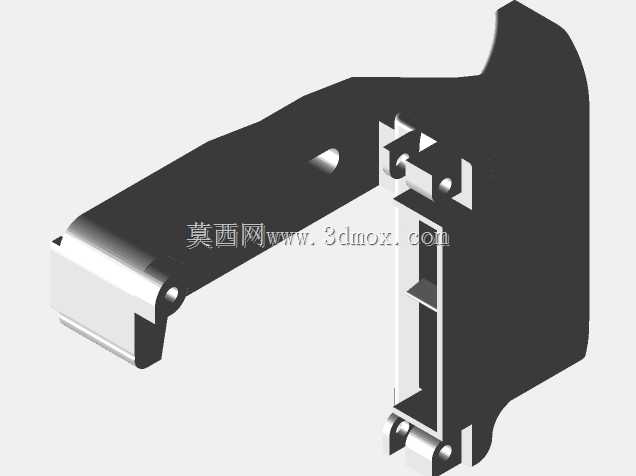

　　从实际使用场景来看，很多紧凑型设备的内部留给散热组件的安装空间非常局促，风机往往不能直接对准发热源布置，需要通过风道结构把气流精准引导到芯片、驱动板这类需要主动散热的位置。这套护罩的左右分体式导风结构，直接把风机的出风方向约束在预设的流道内，避免气流在腔体内无规则扩散，能让风机输出的风压尽可能集中作用到目标散热区域，实测在相同风机转速下，加装这套导风结构后，目标区域的风速能提升40%左右，对应的散热温差可以拉大3到5摄氏度，对于本身散热余量不大的紧凑型设备来说，这个提升幅度能有效避免高温降频、元件寿命缩短的问题。

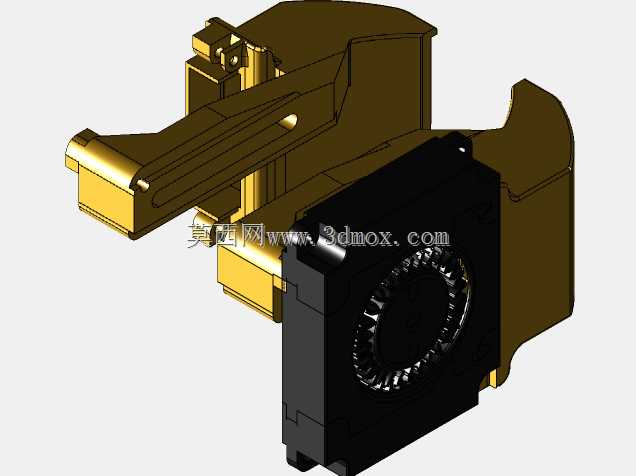

　　设计过程中首先要匹配4010径向风机的安装边界，这类风机的标准外形尺寸是40mm见方、厚度10mm，侧面出风的宽度和风机厚度保持一致，所以护罩的卡接位完全贴合风机的外壳轮廓，不需要额外打螺丝固定，依靠卡扣的过盈配合就能把风机牢牢固定在护罩的安装位上，装配的时候只需要把风机对准卡槽推入即可，不需要额外的紧固件，能大幅减少装配环节的零件数量和操作时间。护罩的导风段做了平滑的弧面过渡，没有直角弯折的结构，尽可能降低风阻，避免气流在风道内部形成涡流产生额外的风噪，同时弧面的走向完全匹配常见小型设备内部的安装避让空间，不会和周边的电容、接线端子、结构立柱产生干涉。

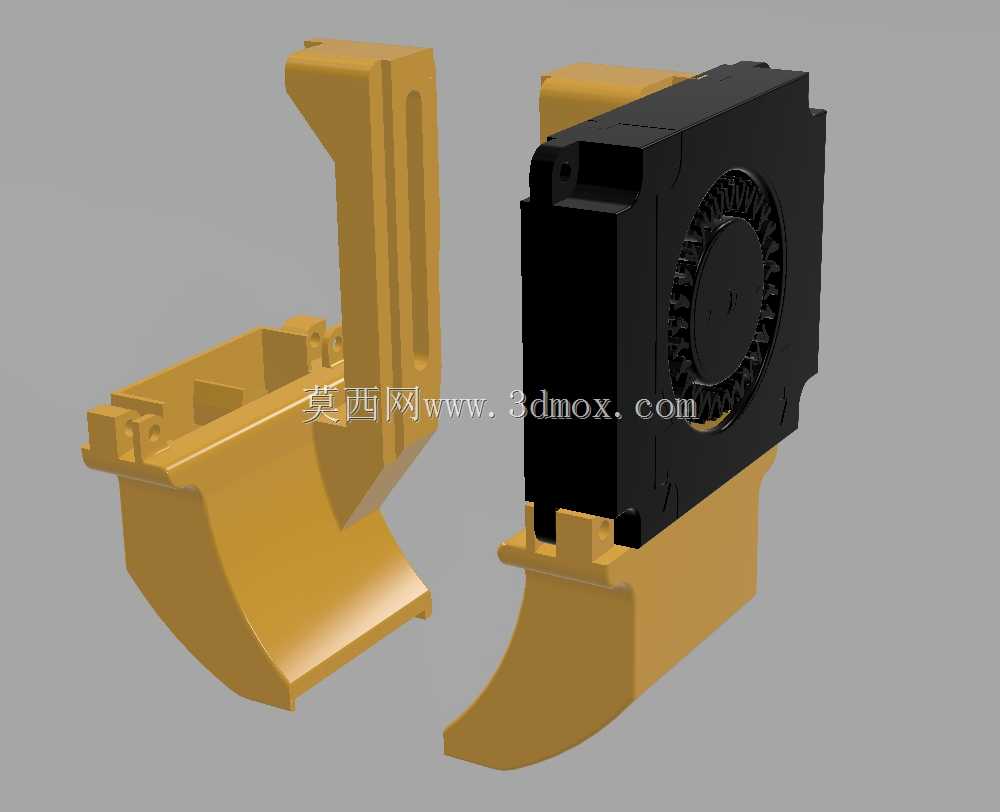

　　考虑到实际改装和量产装配的兼容性，这套护罩的安装固定位做了通用化设计，底部的支撑脚预留了标准的螺丝过孔，可以直接固定在常见的3D打印机机架、工控盒安装柱、DIY电子模组的安装板上，左右分体的结构也可以根据实际安装空间单独使用单侧导风结构，不需要两侧都安装，适配不同的走线和空间布局需求。护罩的进风侧没有做全封闭的格栅，而是保留了足够的进风面积，避免因为护罩遮挡进风面导致风机的进风量不足，同时边缘做了圆角处理，不会在装配的时候划伤线材或者操作人员的手。

　　从结构强度的角度考虑，导风护罩的壁厚做了均匀化处理，整体壁厚保持在2mm，既不会因为壁厚太薄导致装配的时候出现卡扣断裂、风道变形的问题，也不会因为壁厚太厚占用过多的内部安装空间，导风段的外侧做了加强筋结构，在长期受风机振动影响的情况下，不会出现风道壁共振产生异响的问题。针对不同的使用环境，这套结构既可以用3D打印做小批量的定制改装，也可以开模做注塑量产，卡扣的拔模角度、壁厚的均匀性都符合注塑工艺的要求，不需要做额外的结构调整就能直接用于生产。

　　在实际选型适配的时候，只需要确认安装位置的空间能容纳护罩加风机的整体尺寸，也就是长度方向预留65mm、宽度方向预留42mm、高度方向预留40mm的安装空间，就可以直接装配使用，不需要对原有设备的结构做大幅度修改。对于经常做小型设备散热改装、紧凑型工控产品结构设计的从业者来说，这套导风护罩可以直接套用在各类使用4010径向风机的散热方案里，省去从零开始设计风道、匹配风机安装位的时间，也能避免因为风道设计不合理导致的散热效果不达标的问题。
