直流宽压PWM电机风扇调速控制板设计

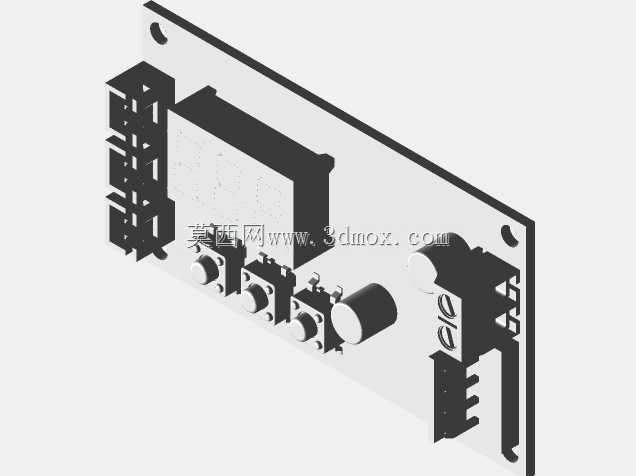

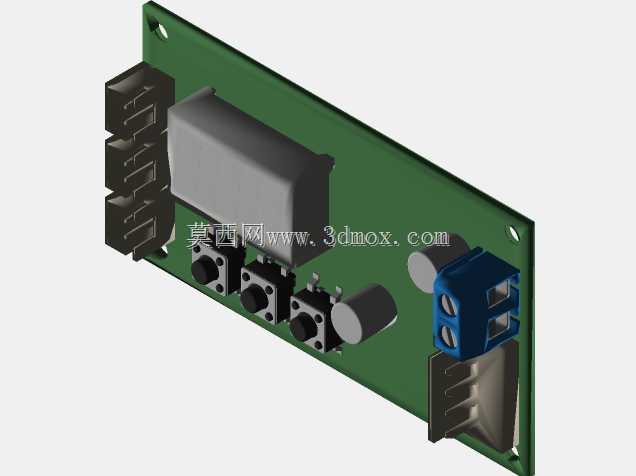

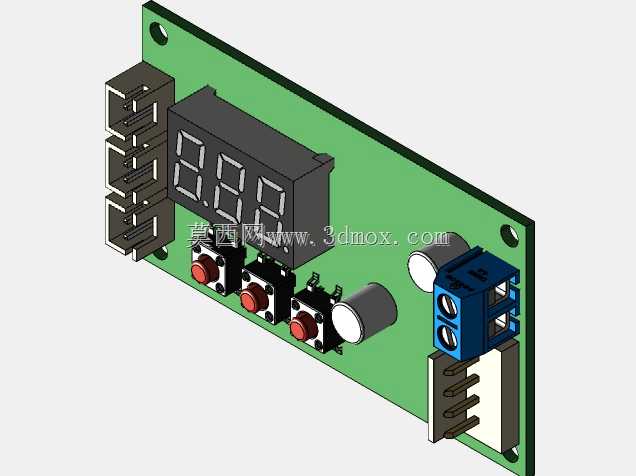

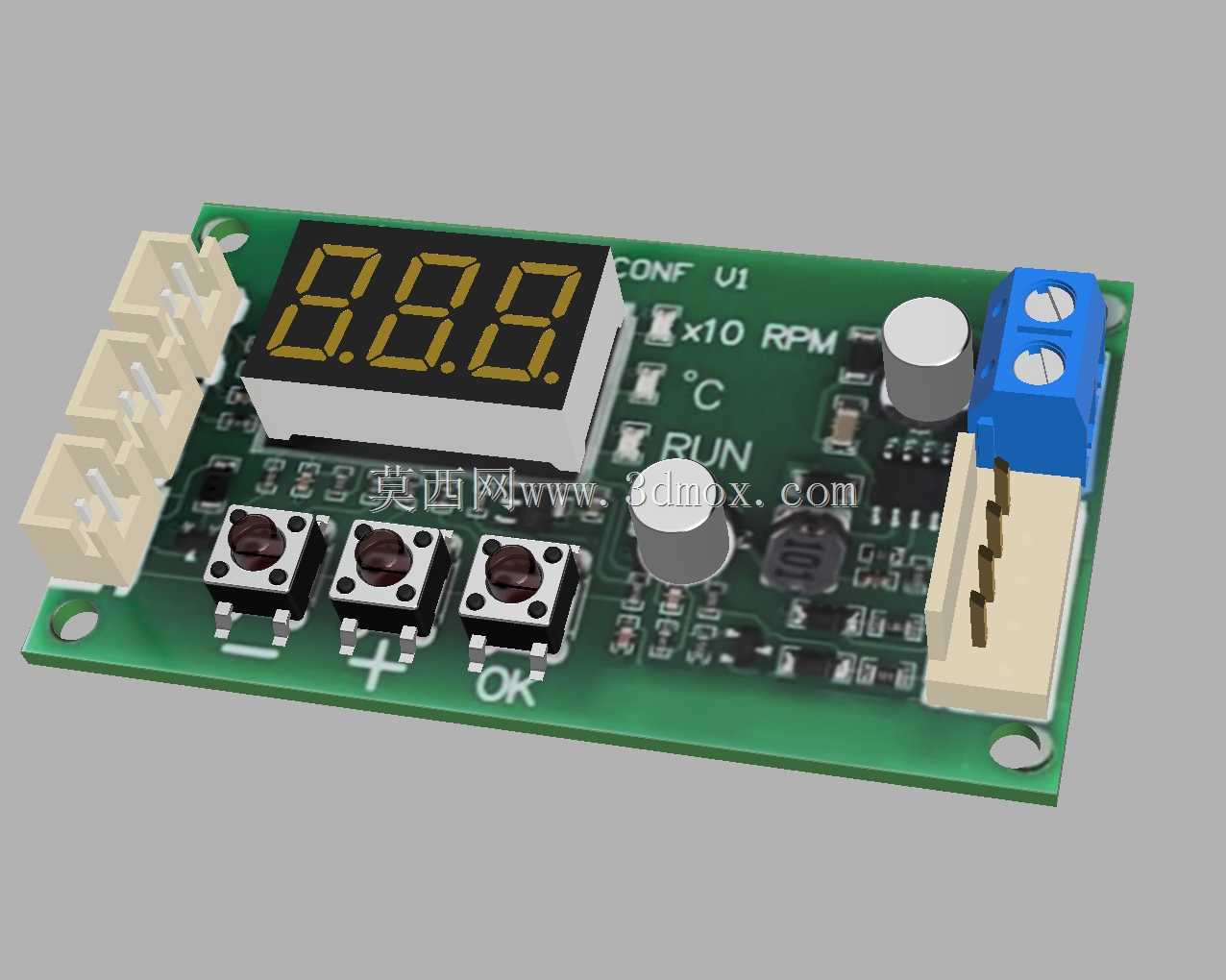

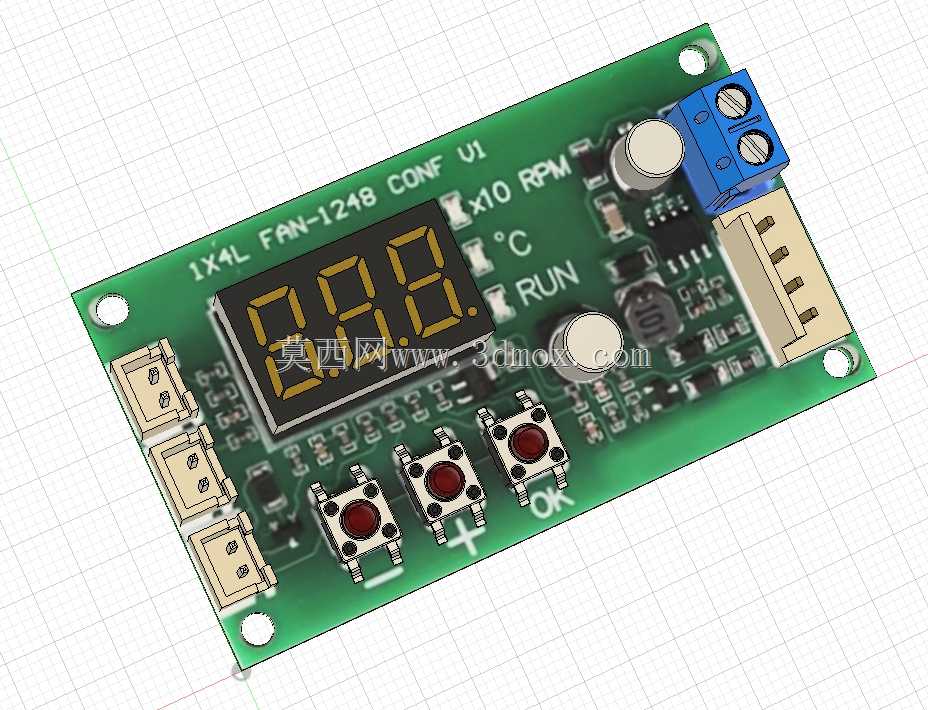

　　这款直流调速控制板主要面向小功率直流电机、散热风扇的转速调节场景，在桌面级3D打印设备散热回路、小型工控柜通风散热、DIY直流传动装置、桌面排风设备等场景中都能适配，可覆盖12V、24V、48V常见直流供电工况，额定持续载流能力5A，足够驱动多数中小型轴流风扇、小型直流减速电机这类负载。从板载功能布局来看，核心采用数码管作为显示单元，可实时展示当前转速档位、温度参数或运行状态，三个实体按键分别对应参数增减、功能确认操作，省去了外接交互模块的麻烦，板载预留的接线端子分别对应电源输入、负载输出、外接传感接口，接线时无需额外焊接插针，直接通过端子压接即可完成装配，适合现场快速改装替换。设计时优先考虑了安装适配性，PCB采用标准矩形轮廓，

　　板角预留固定安装孔，孔位匹配常见的塑料壳体、设备内壁安装螺柱间距，可直接嵌入现有设备的控制仓空位，不需要额外改动原有设备的结构框架。板载的蓝色螺丝端子用于直流电源输入，大电流走线做了加宽覆铜处理，避免长时间满负载运行时走线发热压降过大，米白色的卧式插座用于连接风扇或电机负载，插接方向平行于板面，不会额外占用垂直方向的安装空间，对于内部空间局促的小型设备十分友好。功能逻辑上采用PWM脉宽调制原理实现转速调节，不会像串联电阻调速那样产生额外的功率损耗，调速过程中负载运行平稳，低转速下不会出现明显的抖动或异响，板载的运行状态指示灯可直观反馈当前工作模式，配合数码管的数值显示，调试时不需要外接额外的测量设备就能确认当前输出参数。

　　实际选型适配时，只要负载的额定工作电压在支持的直流电压区间内，额定工作电流不超过5A，都可以直接搭配使用，比如3D打印机的水冷散热风扇，可根据设备当前的工作温度动态调整风扇转速，既保证散热效果，又能降低低负载下的风扇运行噪音；小型传送带的直流驱动电机，也可通过该板实现运行速度的手动调节，适配不同尺寸工件的传送节拍。板上的电位器用于参数校准，生产调试时可通过调整电位器匹配不同的转速显示量程，不需要修改固件参数，对于小批量改装场景来说，调试效率更高。元件布局上，数码管布置在板面上半区的视觉中心位置，按键布置在数码管下方靠近操作侧的位置，接线端子分别布置在板的左右两侧，接线后走线不会遮挡显示区域与按键操作区域，电解电容、

　　功率管这类发热元件布置在靠近板边的位置，便于借助设备内部的空气流动带走热量，长时间运行时不会出现元件过热导致的参数漂移。安装边界方面，板上最高的元件是数码管与接线端子，整体垂直高度不超过15mm，嵌入安装时只要预留16mm以上的垂直空间即可完成装配，板面宽度与长度适配常见的小型控制模块安装位，替换旧款调速板时不需要重新打孔，直接沿用原有安装孔位就能固定。实际使用中，该控制板不需要复杂的参数设置，接通电源后通过按键即可调整输出占空比，从而改变负载的运行转速，数码管可根据设置切换显示转速百分比、当前温度、运行档位等信息，外接温度探头后还可实现温度自动调速功能，当检测到温度超过设定阈值时自动提升风扇转速，温度降低后自动调低转速，实现无人值守的自动散热控制。
