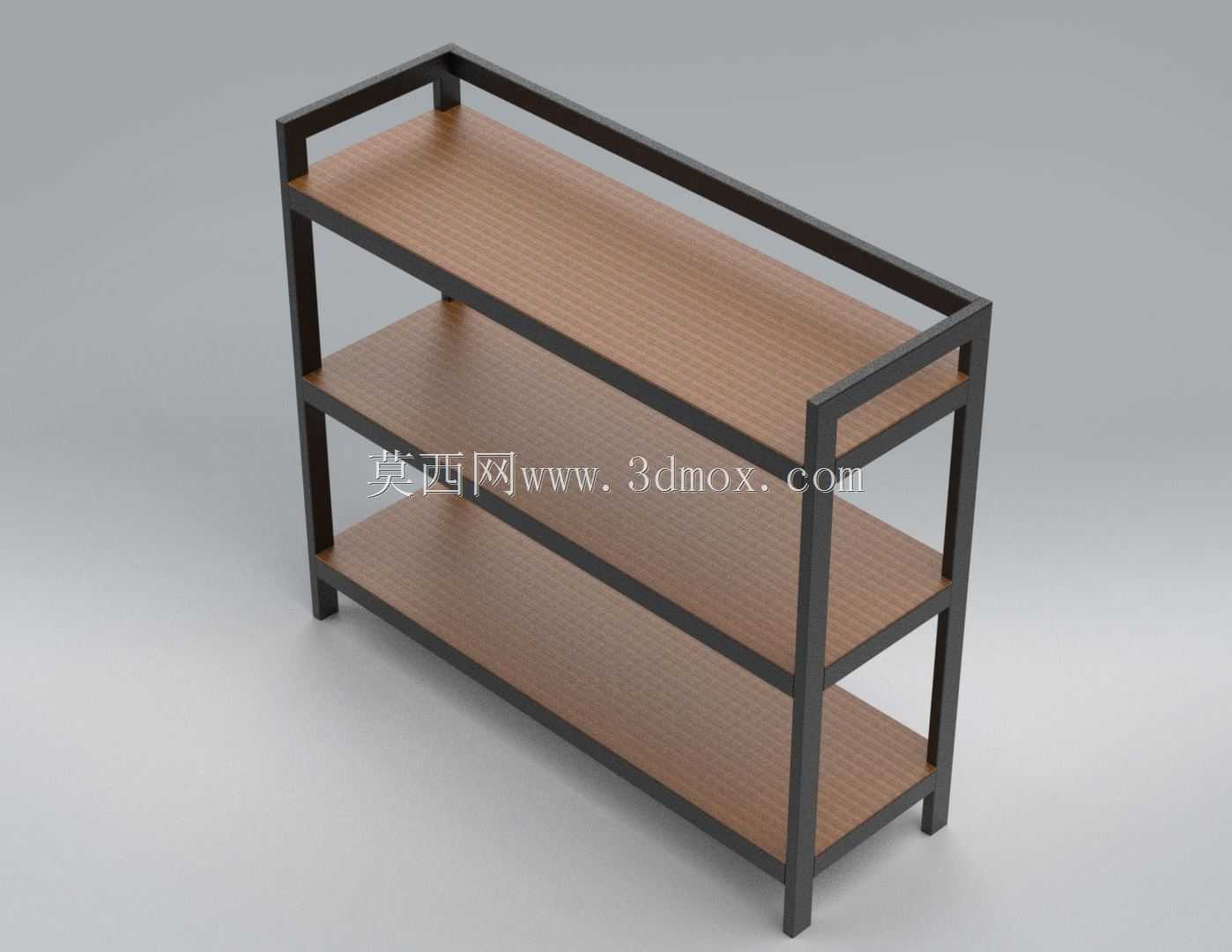

三层简易置物货架结构设计方案

　　这款三层置物货架的结构设计，核心围绕轻载储物场景的实用需求展开，可覆盖车间工位旁工具暂存、小型门店货品陈列、居家杂物收纳等多类使用场景，框架采用矩形金属型材焊接成型，整体结构无多余冗余部件，加工工序简单，适合小批量快速生产落地。从结构受力逻辑来看，四根竖向立柱作为主要承重载体，上下两端通过同规格横向围框焊接固定，形成稳定的矩形外框架，每层置物层板的边缘嵌入横向围框的内侧卡槽中，无需额外紧固件即可完成层板定位，既减少了装配零件数量，也能避免层板在放置物品时出现横向滑移。层板表面采用防滑纹理设计，增大与放置物品的接触摩擦力，即使放置表面光滑的盒装物料、小型工具盒也不易滑落，层板与框架的接触位置设置有隐性支撑筋，

　　可将层板承受的竖向载荷均匀传递到两侧的横向边框上，避免层板中部因长期承重出现下凹变形。在安装边界的尺寸设定上，整体宽度控制在1.2米区间，深度为0.4米，整体高度0.9米，这个尺寸区间既可以保证单层层板的有效置物面积达到0.48平方米，满足常规小件物品的摆放需求，也不会占用过多的地面通行空间，适合放置在工位侧方、墙面边角等狭窄区域。框架的型材壁厚选用1.2mm的冷轧钢材质，经过表面喷塑处理后具备基础的防锈耐磨能力，可适应普通干燥室内环境的长期使用，单层层板的额定承重设计为50kg，三层总承重不超过120kg，完全满足轻载储物的载荷需求，不会出现结构过载失稳的问题。设计过程中特意简化了框架的连接节点，

　　所有焊接位置均采用满焊处理后打磨平整，没有突出的焊渣或尖锐边角，避免使用过程中剐蹭人员或物品，底部四个立柱的下端面设置有防滑橡胶垫，既可以增大货架与地面的摩擦力，防止货架受外力碰撞时出现滑移，也能避免金属框架直接接触地面刮伤地坪漆面。从实际使用的适配性来看，这款货架没有设置可调节层板的复杂结构，固定的层间距为0.28米，刚好可以容纳常规高度的工具盒、零配件箱、包装货品等物品，不会出现层间距过高浪费空间、过低无法放置物品的问题，整体结构没有易损活动部件，日常使用无需特殊维护，仅需定期清理层板表面积尘即可。在三维建模过程中，所有型材的拼接位置均做了干涉检查，确保焊接装配时各部件能够精准对位，层板与框架的配合间隙控制在0.5mm以内，

　　既方便生产时的装配对位，也不会因间隙过大出现层板晃动的问题，框架的所有直角位置均做了R2的圆角过渡处理，消除尖锐棱角带来的安全隐患。这款货架的结构通用性较强，可根据实际使用需求调整整体长宽高尺寸，仅需更换对应长度的横向、竖向型材即可完成衍生型号的快速设计，无需重新调整整体受力结构，能够快速适配不同空间的置物需求，相比复杂的组合式货架，这款简易结构的货架生产成本更低，安装运输更为便捷，适合对成本敏感、储物需求固定的使用场景。
