带金属轮毂的小型橡胶行走轮结构

　　这款带轮毂的橡胶行走轮，在小型移动设备、工装周转载具、轻型AGV、民用代步器械等场景中应用十分广泛，作为整机与地面接触的核心承载部件，其结构合理性直接决定设备移动时的平顺性、噪音表现与负载稳定性。从实际使用需求出发，这类小尺寸行走轮常被用于车间内的轻型物料周转车、小型服务机器人底盘、园林工具移动底座、儿童代步玩具等场景，需要兼顾一定的承重能力与地面缓冲性能，避免硬质轮面对车间环氧地坪、家用瓷砖地面造成划伤，同时降低移动过程中产生的震动传导至设备本体，保护设备上搭载的精密元器件不受震动损坏。

　　设计过程中首先明确了轮体的核心尺寸边界，轮体外径200mm，轮面宽度50mm，轮毂安装轴径适配100mm规格的安装轴系，这个尺寸区间的轮组单轮额定静载通常可覆盖80-120kg的使用需求，完全满足轻型移动设备的承重要求。轮面采用多层环状橡胶结构，表面设置细密的周向防滑纹路，既可以在干燥的水泥、环氧地面提供足够的抓地力，避免设备启停、转向时出现打滑，又能通过橡胶材质本身的弹性形变过滤地面微小凸起、接缝带来的震动，相比尼龙、PP等硬质塑料轮，橡胶轮的滚动噪音可降低15-20分贝，适合对噪音有要求的室内使用场景。

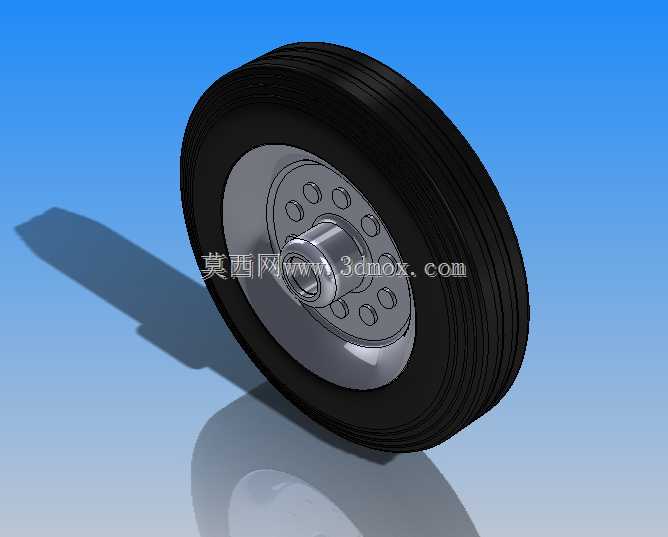

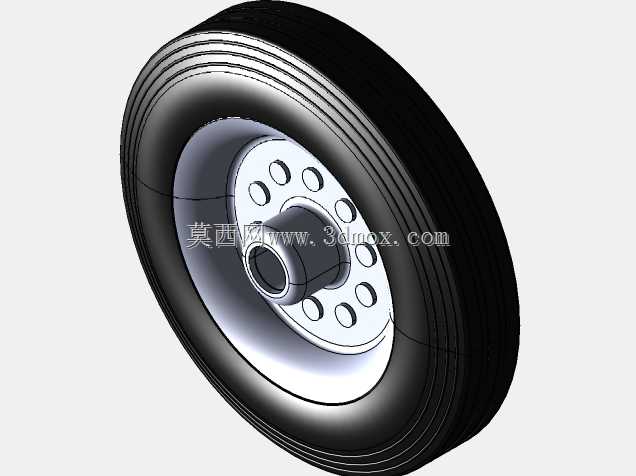

　　轮毂部分采用金属材质一体加工成型，轮辐位置均匀布置8个圆形减重孔，在保证轮毂整体结构强度、支撑刚度的前提下，尽可能降低轮组自身的转动惯量，减少设备驱动时的动力损耗，同时减重孔也可作为轮组安装时的操作孔位，方便维修人员穿入工具固定轮毂与轴端的连接紧固件。轮毂与橡胶轮体的结合面采用滚花压合结构设计，避免轮体承受侧向力、急加速急减速工况下橡胶外圈与金属轮毂出现相对滑动，延长轮组的整体使用寿命。轮毂中心的安装轴位设计有阶梯定位结构，可与配套的轴承、轴套精准配合，保证轮体转动时的同轴度，减少转动过程中的径向跳动，避免轮组转动时出现周期性颠簸。

　　从安装适配性来看，这款轮组的安装边界充分考虑了通用化设计需求，中心安装位的尺寸可适配市面上多数轻型脚轮支架、小型驱动轮轴的安装规格，不需要额外定制转接件即可完成替换安装。轮面的橡胶邵氏硬度控制在65-70A区间，这个硬度区间的橡胶既不会因为过软导致承重后形变量过大、滚动阻力升高，也不会因为硬度过高失去缓冲减震的效果，在常见的室内平整地面滚动阻力系数可控制在0.02以内，能有效降低移动设备的动力消耗，延长电池供电类移动设备的续航时长。

　　在结构细节处理上，轮毂的所有棱边都做了倒角处理，避免安装过程中划伤操作人员，同时也能减少应力集中，避免轮毂承受冲击载荷时在棱边位置出现开裂。橡胶轮体的两侧边缘做了圆弧过渡，当设备经过小高度的地面落差、门槛等障碍时，圆弧边缘可以顺滑地爬上障碍，不会出现直角轮缘卡滞的问题。轮组整体的转动配合间隙控制在0.05mm以内，既保证转动顺畅无卡滞，又不会因为间隙过大导致轮体晃动，影响设备行走时的直线性。这类轮组在实际选型时，通常需要根据设备的总重量计算单轮负载，预留1.5倍以上的安全系数，避免长期过载使用导致橡胶轮体提前老化开裂、轮毂变形。
