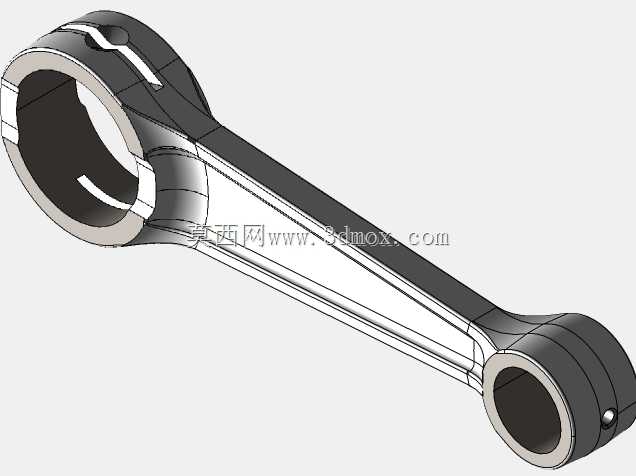

川崎KR150摩托定制钛合金连杆结构

　　这款适配川崎KR150机型的定制钛连杆，核心应用场景集中在小排量高性能摩托的动力传动链路中，作为曲柄连杆机构的核心受力构件，直接承接活塞销传递来的燃烧爆发压力，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，是发动机动力转换路径里无法替代的传力部件。不同于量产车型常用的40Cr调质钢连杆，这款定制件选用钛合金作为基材，核心设计思路围绕高转工况下的往复惯量降低展开——小排量摩托追求动力响应的场景里，连杆每降低10g的往复质量，高转区间的曲轴转速攀升速度就能获得可感知的提升，同时还能降低曲轴平衡块的配平重量，进一步优化曲轴总成的转动惯量。

　　从结构设计细节来看，连杆整体采用传统的长短分体式结构，大头端为剖分式设计，配套连杆螺栓完成与曲轴曲柄销的紧固连接，小头端为整体式整圆结构，用于压装活塞销衬套，与活塞销形成转动副。杆身截面采用工字形设计，这一结构并非刻意追求轻量化噱头，而是在有限的杆身轮廓尺寸内，最大化提升连杆在摆动平面内的抗弯截面模量，同时尽可能削减垂直于摆动平面方向的冗余材料——毕竟连杆工作过程中，主要受力来自活塞传递的爆发压力以及自身高速摆动产生的惯性力，受力方向基本集中在连杆摆动的平面内，垂直方向的受力载荷占比不足10%，工字形截面刚好匹配这一受力特性，在同等重量下比矩形截面杆身的抗弯能力高出40%以上。

　　尺寸与安装边界方面，这款连杆的大小头中心距严格匹配KR150机型的原机设计尺寸，确保活塞在上止点、下止点位置时的燃烧室容积、活塞行程与原机设计值完全一致，不会改变发动机的压缩比参数，避免出现压缩比异常升高导致的爆震问题。大头端的内孔直径与原机曲柄销直径保持一致，剖分面采用成熟的平切口设计，配合高精度的连杆螺栓定位，确保大头上盖与杆身组合后的内孔圆度控制在0.008mm以内，避免高转工况下因内孔失圆导致的轴瓦异常磨损。小头端的内孔尺寸适配原机活塞销直径，衬套压装后预留合理的油膜间隙，确保活塞销在小头衬套内能够灵活转动，同时不会因间隙过大产生敲击异响。杆身的外形轮廓做了圆滑过渡处理，所有棱边都做了R0.5以上的倒圆角，避免应力集中导致的疲劳断裂——钛合金材料虽然比强度高，但对应力集中的敏感度比合金钢更高，加工过程中的刀痕、棱边锐角都可能成为高转工况下的疲劳裂纹起点，因此整个杆身的过渡区域都做了顺滑的曲面衔接，从大头端到小头端的截面变化是连续渐变的，不存在截面突变的位置。

　　实际装机使用场景中，这款钛连杆主要适配经过动力改装的KR150机型，能够承受比原厂钢连杆更高的爆发压力，同时更低的往复质量允许发动机达到更高的安全转速，拓展动力输出的转速区间。安装过程中需要注意，大头端与曲柄销配合的轴瓦间隙需要控制在原厂规定的公差范围内，连杆螺栓的拧紧力矩需要按照钛合金螺栓的力矩要求执行，不能直接套用原厂钢螺栓的拧紧参数，避免螺栓预紧力不足导致的松脱故障，或是预紧力过大导致的螺栓塑性变形。杆身表面没有做额外的涂层处理，依靠钛合金本身的表面氧化层即可满足常规使用的耐磨、抗腐蚀要求，长期使用过程中不需要额外做表面维护，仅需在发动机拆解检修时检查杆身是否存在裂纹、大小头内孔是否出现异常磨损即可。

　　从结构建模的角度来看，这款连杆的建模过程需要重点关注几个关键尺寸的公差配合：大小头孔的平行度公差需要控制在0.02mm/100mm以内，避免活塞在气缸内出现偏磨；大小头孔的中心距公差需要控制在±0.02mm以内，确保活塞行程的准确性；大头端剖分面的平面度需要控制在0.005mm以内，保证组合后的内孔精度。建模时可以先绘制连杆的纵向对称面草图，确定大小头的中心位置、外圆轮廓以及杆身的工字形截面轮廓，再通过拉伸、放样等特征完成整体结构的构建，最后对所有过渡位置做倒圆角处理，还原真实零件的工艺特征。
