雅马哈XMAX定制传动连杆结构设计

　　在踏板摩托车的动力传动系统中，连杆是连接曲轴曲柄销与活塞销的核心受力部件，其结构合理性直接决定了发动机运转的平顺性、动力输出效率以及整机使用寿命。这款针对雅马哈XMAX车型定制的连杆，在设计阶段充分结合了该车型单缸水冷发动机的动力输出特性，针对原厂连杆在高转速区间的刚性冗余不足、往复惯性力偏大的问题做了定向优化，适配日常通勤、中短途摩旅以及轻度动力改装后的使用场景。

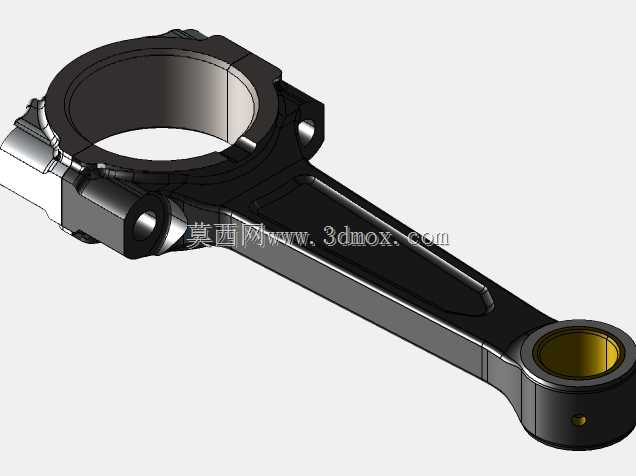

　　从实际装车的安装边界来看，该连杆大头端适配直径38mm的曲轴曲柄销，配合轴瓦安装后可保证与曲轴轴颈的配合间隙控制在0.02-0.04mm的合理区间，既能够保证高转速下润滑油膜的稳定形成，又可避免间隙过大带来的冲击异响与异常磨损。小头端适配直径16mm的活塞销，销孔内部设计有存油凹槽，可在活塞往复运动过程中持续留存少量润滑油，降低活塞销与连杆小头衬套的干摩擦风险。连杆中心距设定为121mm，这个尺寸是匹配该车型活塞行程、曲轴回转半径以及燃烧室压缩比的核心参数，安装后可保证活塞在上止点时的余隙高度符合原厂设计公差范围，不会出现活塞碰气门、压缩比异常变动的问题，无需额外打磨缸体或者调整气缸垫厚度即可直接装车替换。

　　结构设计层面，杆身采用了变截面工字型结构，这种结构相比传统的等截面矩形杆身，可在保证整体抗弯、抗扭刚性的前提下，有效降低连杆自身的往复运动质量，减少曲轴在高转速运转时需要克服的往复惯性力，提升发动机转速攀升的响应速度。大头端采用了分体式斜切设计，斜切角度经过受力仿真优化，可保证连杆螺栓在拧紧后，连杆盖与杆身的结合面拥有足够的抗剪切能力，避免发动机在爆震工况下出现连杆盖错位的故障。杆身与大小头的过渡位置全部采用了大圆角平滑过渡，从根源上减少应力集中点，避免长期交变载荷作用下出现疲劳裂纹。大头端两侧设计有定位止口，可保证轴瓦安装后的同轴度，防止轴瓦在运转过程中出现转动、移位导致的烧瓦故障。小头端的衬套过盈配合量经过反复校核，既能够保证衬套在长期往复冲击下不会松脱转出，又不会因为过盈量过大导致衬套内孔收缩变形，影响活塞销的正常转动。

　　实际应用场景中，这款连杆除了可用于雅马哈XMAX车型的原厂故障件替换，也适配轻度改装动力的使用需求，比如更换高角度凸轮轴、扩缸提升排量后的动力输出场景，其杆身的强度冗余可承受比原厂动力输出高15%左右的爆发压力，不会出现连杆弯曲、断裂的失效问题。在装配过程中需要注意，连杆螺栓必须按照规定的扭矩与转角要求分三次拧紧，保证螺栓预紧力的均匀一致，避免单侧受力过大导致的连杆变形。同时连杆大头与曲轴曲柄之间的轴向间隙需要控制在0.1-0.2mm之间，间隙过小会导致运转过程中出现端面摩擦过热，间隙过大则会带来额外的轴向窜动，影响曲轴的运转稳定性。

　　从受力特性来看，连杆在发动机运转过程中需要同时承受活塞传递的燃气爆发压力、往复运动产生的惯性力以及杆身摆动带来的侧向弯矩，这款连杆在设计阶段通过有限元仿真对全工况下的应力分布做了模拟，针对应力集中的大小头过渡位置做了局部加厚处理，同时对非受力区域做了合理的减重挖除，在强度与重量之间找到了最优的平衡点。杆身表面设计有合理的拔模斜度与加强筋结构，既适合后续的锻造或者精密铸造加工工艺，也能够进一步提升杆身的抗扭刚性。大小头的油孔位置经过精准定位，可保证发动机运转过程中，曲轴轴颈甩出的润滑油能够通过油孔顺利到达连杆小头，对活塞销与衬套进行持续润滑，避免高速工况下的润滑失效。
