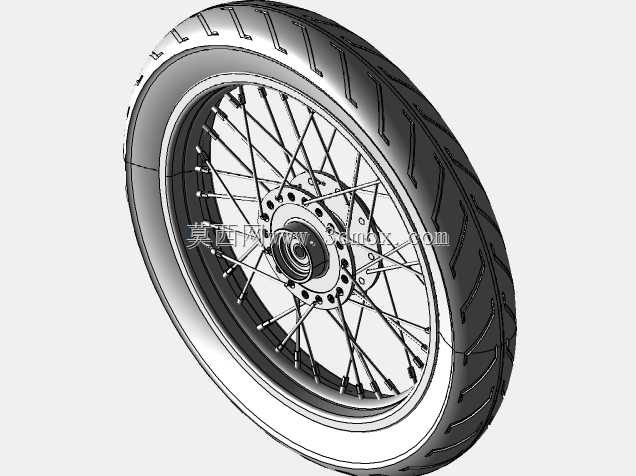

14寸辐条式摩托车前轮结构设计

　　这款14寸规格的辐条式摩托车前轮，是两轮机动车行走系统的核心承载部件，日常适配中小排量跨骑、复古类摩托的前桥安装位，在非铺装路面骑行、日常通勤代步场景下都能发挥稳定的行走支撑作用。不同于一体铸造轮毂的刚性传导逻辑，辐条轮的结构天生带有一定的形变缓冲余量，遇到路面细碎颠簸、坑洼冲击时，多根钢丝辐条可以通过微小的弹性形变分散瞬时冲击力，避免轮辋局部应力集中出现开裂、变形的问题，这也是很多越野、复古车型坚持采用辐条轮结构的核心原因。

　　从结构设计逻辑来看，整个前轮总成分为外胎、内胎（适配有内胎版本）、轮辋、辐条、轮毂、轴承安装位几个核心部分，轮辋采用1.4英寸宽度的卷边钢制型材，滚压成型后做圆周度校准，边缘的胎圈座位置做了光滑圆角处理，避免安装轮胎时割伤胎圈密封层，同时保证轮胎充气后胎圈与轮辋紧密贴合，高速转动时不会出现滑胎、漏气的问题。辐条采用等直径冷拉钢丝制作，两端墩制出螺纹头，一端通过辐条帽连接在轮辋的均匀分布孔位上，另一端固定在轮毂的辐条盘上，每根辐条的张紧力都需要在装配时做均匀校准，保证整个轮组的圆周跳动、端面跳动控制在合理公差范围内，避免骑行时出现车轮抖动、跑偏的问题。

　　轮毂部分采用钢制冲压焊接结构，中心预留轴承安装腔，可适配标准尺寸的深沟球轴承，两侧设计有油封安装槽，防止骑行时泥水、灰尘进入轴承滚道加速磨损，轮毂中部预留刹车盘安装孔位，可适配对应规格的前碟刹系统，部分同结构版本也可兼容鼓刹结构的安装需求。轮胎采用公路取向的斜交胎设计，胎面分布连续的纵向排水沟槽与细碎横向花纹，干燥铺装路面可以提供足够的抓地力，雨天行驶时也能快速划破胎面与路面之间的水膜，减少侧滑风险，胎侧的橡胶厚度做了针对性加强，应对日常路肩剐蹭、小石子冲击时不易出现鼓包破损。

　　从安装边界尺寸来看，整个轮组的名义直径为14英寸，轮辋宽度1.4英寸，轮毂中心的轴承安装位间距、轴孔直径都遵循对应车型的前减震安装开档标准，装配时不需要额外修改减震、前叉的安装尺寸，直接替换同规格原厂轮组即可完成适配。设计过程中需要重点校核几个核心参数：首先是辐条的排布角度，要保证每根辐条的受力方向均匀传递径向、轴向载荷，避免单根辐条受力过大出现断裂；其次是轮辋的圆周度公差，需要控制在0.5mm以内，否则高速转动时会产生明显的离心振动，影响骑行稳定性；最后是轮胎与轮辋的配合过盈量，既要保证充气后密封可靠，也要兼顾维修时拆装轮胎的便利性，不会因为过盈量过大导致胎圈撬伤、轮辋变形。

　　在实际工程应用中，这类辐条前轮的维护成本远低于一体铸造轮毂，单根辐条出现断裂、松动时，只需要更换对应辐条重新校准张紧力即可，不需要整体更换轮组，对于日常通勤、非铺装路面使用频率较高的车型来说，这种结构的耐用性、可维修性都有明显优势。建模过程中需要重点还原辐条的空间排布角度、轮辋的滚压截面形状、轮毂的安装孔位公差，所有配合面的尺寸都需要遵循摩托车轮组的通用设计标准，保证模型可以直接用于结构校验、装配模拟、改装方案验证等场景，不需要额外做尺寸修正。
